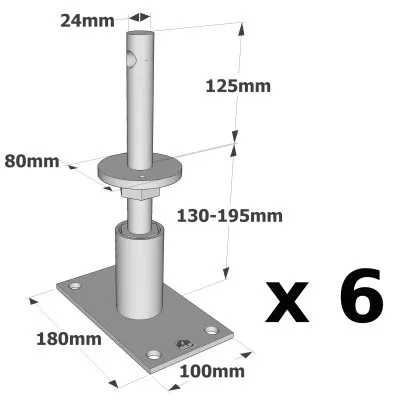

Verstellbarer Rohrpfostenfuß für hohe Belastungen - Réf. PGS24/130_6
Verstellbarer Rohrpfostenfuß für schwere Lasten
Der PGS-Pfostenträger ist für die Aufnahme vertikaler und horizontaler Lasten konzipiert. Es kann schwere Drucklasten (bis zu 3,7 Tonnen) tragen. Durch seine Verstellbarkeit lässt sich die Höhe des Holzpfostens im Verhältnis zum Boden zwischen 130 und 195 mm verstellen. Die Verbindung zum Pfosten erfolgt schließlich über ein Ø24-mm-Rohr, das für ein diskretes Ergebnis in den Pfosten eingeführt wird.
Merkmale
Leistungserklärungen:FR-DoP-e07/0285
Technische Zulassungen:ETA-07/0285
Gegenstand
- S235JR-Stahl gemäß NF EN 10025,
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.
Vorteile
- DER PGS24/130 ist eine strukturelle Säulenbasis, die vertikale und horizontale Lasten aufnehmen kann,
- Es wird in den Holzpfosten eingesetzt, für ein diskretes Ergebnis,
- Die Höhe des Pfostens über dem Boden kann während der Installation angepasst werden.
- Schützt den Holzpfosten vor Feuchtigkeit, indem er ihn vom Boden abhebt.
Anwendungen
Unterstützung
- Träger: Beton, Holz...
- Porté: Massivholz, Brettschichtholz, Verbundholz...
Einsatzbereiche
- Geklebte laminierte Stützpfosten,
- Böden,
- Markisenstangen...

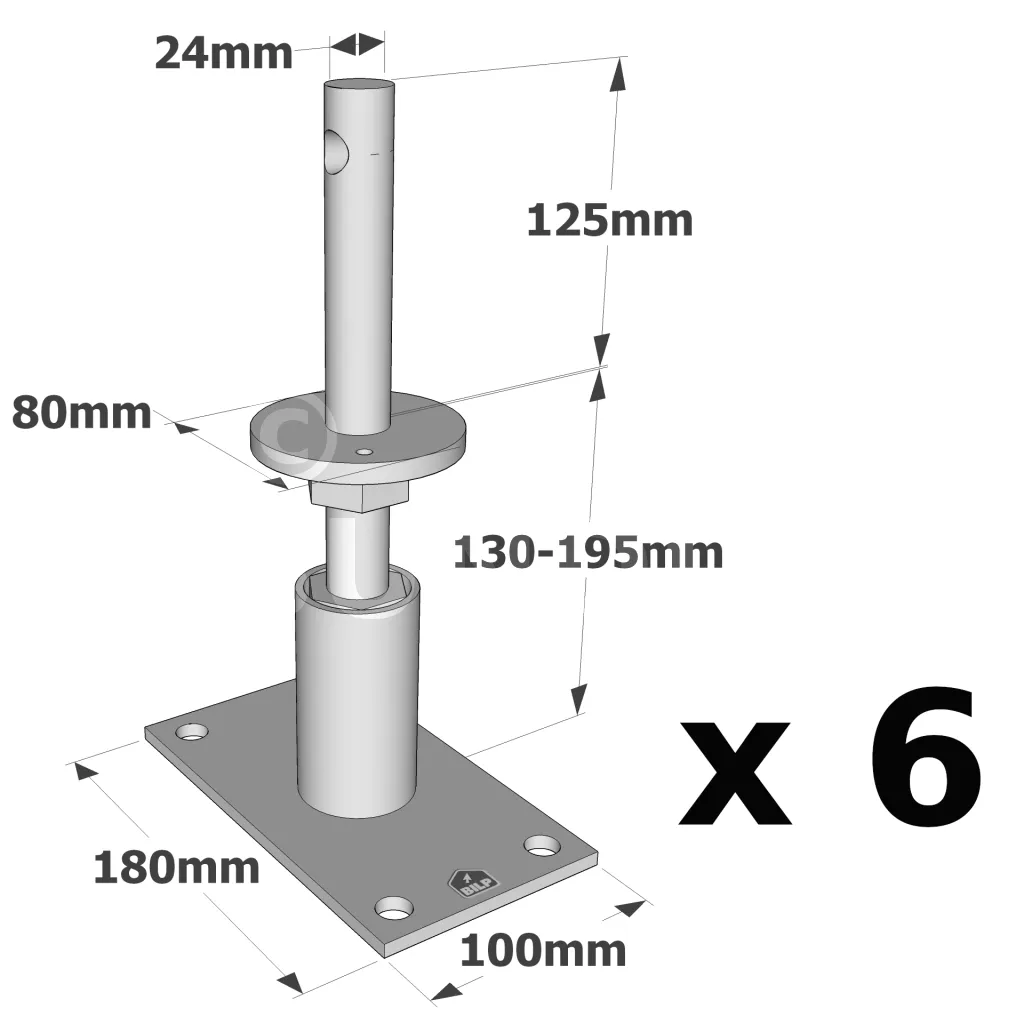

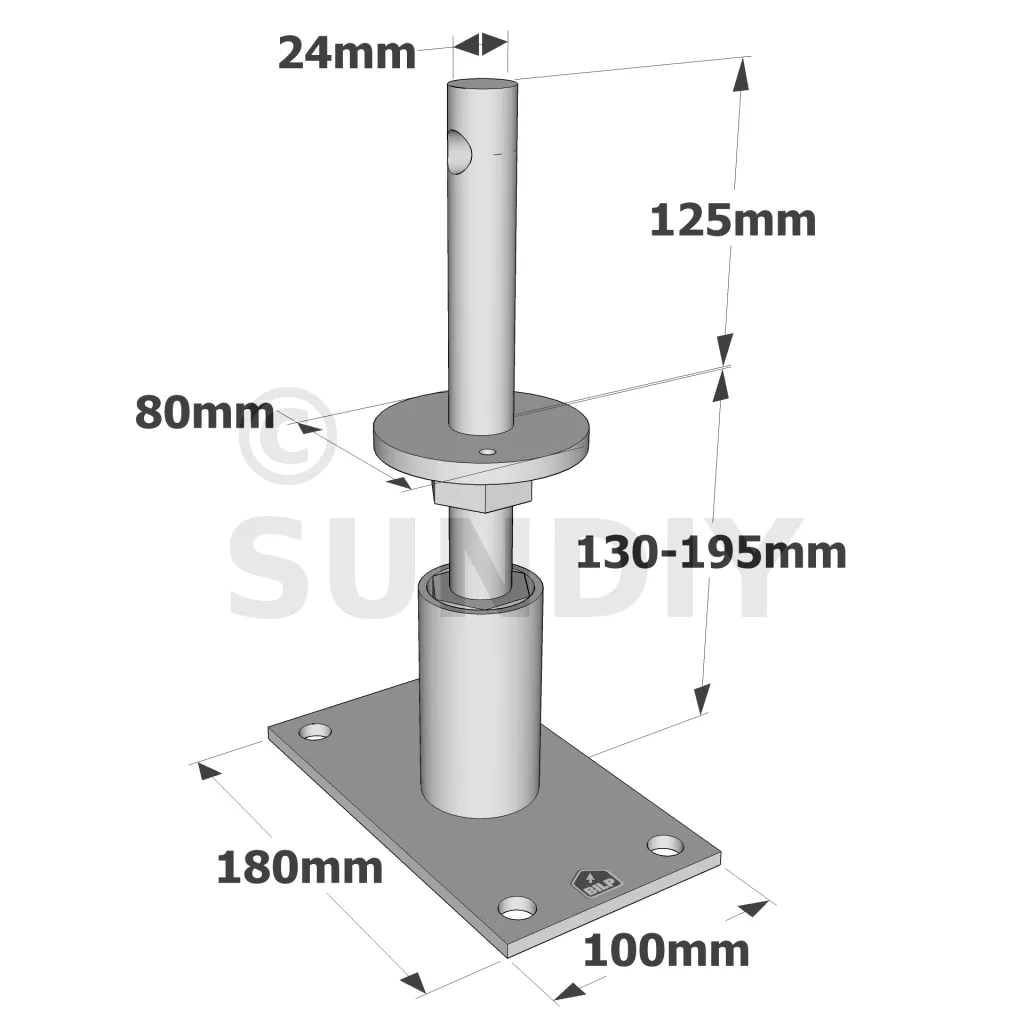

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø11 | Ø6 | Ø14 | |
| PGS24/130 | 24 | 80 | 125 | 100 | 180 | 130 - 195 | 24 | 8 | 6 | 1 | 3 | 4 |
Merkmale Werte
| Referenzen | Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | ||||||
| Menge | Typ | Menge | Typ | Pfostenbreite [mm] | |||||||
| 80 | 100 | 120 | 140 | ||||||||
| PGS24/130 | 1 | Ø10x80 | 4 | Ø12 | Min (96.1 ; 91.3/kmod) | 5 | 5.6 | 6.4 | 7.2 | 2.9/kmod | 2.9/kmod |
Vereinfachte Kennwerte
| Referenzen | Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | ||||||
| Menge | Typ | Menge | Typ | Pfostenbreite [mm] | |||||||
| 80 | 100 | 120 | 140 | ||||||||
| PGS24/130 | 1 | Ø10x80 | 4 | Ø12 | 96.1 | 5 | 5.6 | 6.4 | 7.2 | 4.1 | 4.1 |
Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285
.
Durchführung
Befestigungen
Post:
- 1 Stift Ø10 mm,
- Die Länge des Stiftes entspricht dem Querschnitt des Pfostens.
Platin:
- Mechanischer Knöchel: goujon WA M12-109/10,
- Chemischer Anker: Harz AT-HP +Gewindestange LMAS M12-150/35.

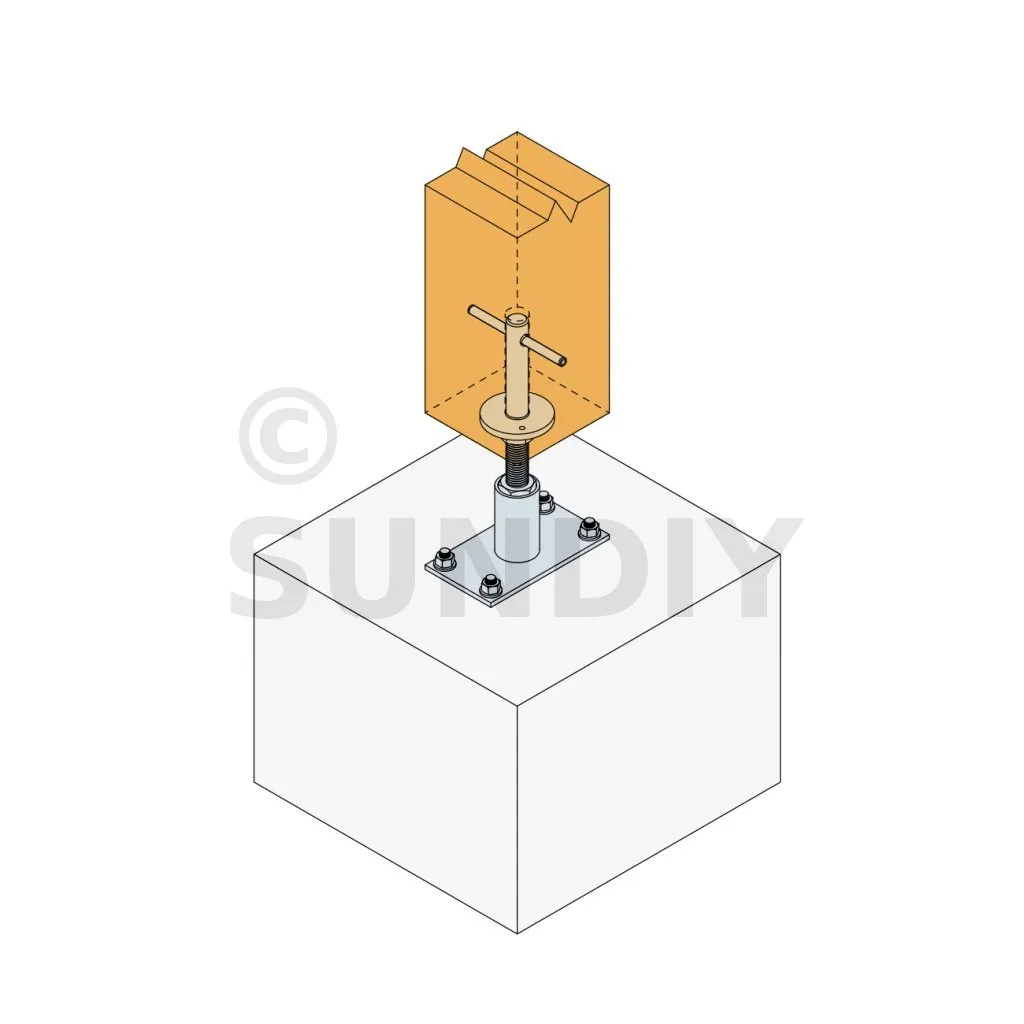

Einrichtung
Oberteil:
1. Bohren Sie mittig am Ende des Holzpfostens eine vertikale Kerbe mit einem Durchmesser von 24 mm und einer Länge von ca. 125 mm.
2. Identifizieren Sie die Position des Stifts (oder Bolzens) an den Seiten des Pfostens, indem Sie das PGS als Schablone verwenden.
3. Bohren Sie den Ø10 mm Pfosten quer,
4. Positionieren Sie den Pfosten auf dem Pfostenfuß
5. Stecken Sie den Ø10-Stift quer ein.
6. Stellen Sie die gewünschte Höhe ein.
Unterteil:
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die untere Platte mit den ausgewählten Ankern am Boden.
