SUNDIY 20 mm – für ALU- oder HOLZklingen

SUNDIY-Mechanismen

Zusammensetzung

• 1 linker Mechanismus
• 1 rechter Mechanismus

Die Mechanismen bilden die Grundlage von SUNDIY. Sie decken eine Höhe (oder Tiefe) von 47,5 cm und bis zu einer Breite von 100 cm (empfohlen) mit Holzlatten oder 200 cm mit Aluminiumlatten ab.

ACHTUNG: Für die Verwendung mit Holz dürfen die Klingen maximal einen Meter lang sein. Verbieten Sie instabile Arten oder solche mit starken Ästen. Verwenden Sie stabiles Holz wie Rotzeder in Tischlerqualität oder nehmen Sie Douglas-Klingen. Nehmen Sie die Kalibrierung unserer Klingen vor und denken Sie vor allem daran, eine Ausdehnung zu berücksichtigen.

Ein praktischer Mechanismus

Diese stoßbare Lösung bietet unübertroffene Flexibilität und ermöglicht Ihnen die Erstellung von Strukturen, die perfekt für jede Art von Konfiguration geeignet sind. Der Mechanismus aus 100 % Aluminium lässt sich leicht zuschneiden und passt sich so genau den gewünschten Abmessungen an, um eine optimale Abdeckung zu gewährleisten.
Eine maßgeschneiderte Lösung, die Flexibilität, Präzision und Ästhetik für alle Ihre Projekte mit verstellbaren Flügeln vereint: Verwirklichen Sie Ihre Ideen.

Einfache Installation und Verwendung

Unser orientable blade kit wurde entwickelt, um die Installation so weit wie möglich zu vereinfachen. Mit ein paar einfachen Werkzeugen ist es möglich, das System in kurzer Zeit zusammenzubauen, sodass Sie Ihren Komfort im Freien fast sofort verbessern können. Darüber hinaus ist die tägliche Nutzung intuitiv. Eine einfache Geste genügt, um die Lamellen in die gewünschte Ausrichtung zu bringen und so für jeden Moment des Tages das perfekte Ambiente zu schaffen.

Dicke der Klingenauflagen am Mechanismus

Die zu montierenden Bretter müssen 20 mm dick und 100 mm bis 120 mm breit (oder etwas mehr) sein. Sie können stabile Holzdielen verwenden, zum Beispiel aus exotischem Holz, Hartholz oder Weichholz. Einige unserer Kunden verwenden Terrassendielen (21 mm), die sie auf die richtigen Abmessungen umformen. Andere lassen Douglasienbretter in einem Sägewerk bearbeiten, und das alles zu wettbewerbsfähigen Kosten.
Wir bieten Aluminium- oder Holzklingen an.

Wirtschaftlich und zuverlässig

Der SUNDIY-Mechanismus besteht aus ALUMINIUM, einem Material mit hervorragenden mechanischen Eigenschaften, sehr guter Schlagfestigkeit und starker Hitze- und UV-Beständigkeit.

Wie wähle ich die Anzahl der zu bestellenden Mechanismen aus?

Nehmen wir zum Beispiel ein Paneel mit einer Breite von 100 cm und einer Höhe von 250 cm. Ein Mechanismus kann mit Holzlatten eine Breite von 100 cm und eine Höhe von 47,5 cm abdecken. Sie benötigen also 250cm / 47,5cm = 5,25, also 5 Mechaniken zur Bestellung.
In diesem Beispiel bleibt ein Raum von 12,5 cm zum Füllen übrig. Sie können einen zusätzlichen Mechanismus nehmen und das Ende abschneiden, um eine zusätzliche Klinge einzusetzen.

2. Beispiel: eine bioklimatische Pergola, deren Dach 600 cm breit und 400 cm tief ist. Mit Aluminiumlamellen können wir eine Breite von bis zu 200 cm abdecken. Sie benötigen also mindestens 3 Mechaniklinien (600 / 200 = 3). Auf der Tiefe können wir 400 / 47,5 = 8,4 anordnen, also 8 Mechanismen. Am Ende verbleiben 20 cm, die mit einem zusätzlichen Mechanismus gefüllt werden können, aus dem wir 3 der 5 Klingenstützspitzen herausgeschnitten haben. Daher müssen 3 x (8 + 1) = 27 Mechanismen bestellt werden.
Bei Holzlatten beträgt die maximale Breite 100 cm, Sie benötigen also 6 Leinen (600/100). Also 6 x 8 = 48 Mechanismen.

Für welche Art von Projekt kann ich ein SUNDIY-Produkt verwenden?

Unsere Produkte können in verschiedenen Szenarien eingesetzt werden:

• Sie möchten das Beste aus Ihrer Terrasse herausholen, indem Sie eine bioklimatische Pergola bauen
• Sie haben bereits eine alte Pergola mit einem beschädigten Beschattungssystem und möchten ihr ein zweites Leben geben und sie aufwerten
• Sie haben einen dem Wind ausgesetzten oder im Blickfeld der Nachbarn gelegenen Raum, den Sie schützen möchten

Möchten Sie Ihre Pergola selbst bauen?

Für jede Sundiy-Produktbestellung führe ich Ihre Planstudie KOSTENLOS durch. Nehmen Sie dazu Kontakt zu mir auf und wir besprechen gemeinsam Ihr Projekt (siehe Seite „Kontakt“ unten auf dieser Seite).

Bitte beachten Sie, dass für jedes Projekt mit mehr als 5 m² eine Anmeldung beim Rathaus erforderlich ist. Benötigen Sie Hilfe beim Zusammenstellen Ihrer Datei? Wir können Sie unterstützen. Zögern Sie nicht, uns zu kontaktieren oder unsere Dienstleistungen im Bereich „Unsere Produkte“ zu entdecken.

Um die Gebrauchsanweisung als PDF-Version herunterzuladen, gehen Sie zum Abschnitt gebrauchsanweisung.

Anwendungsbeispiele

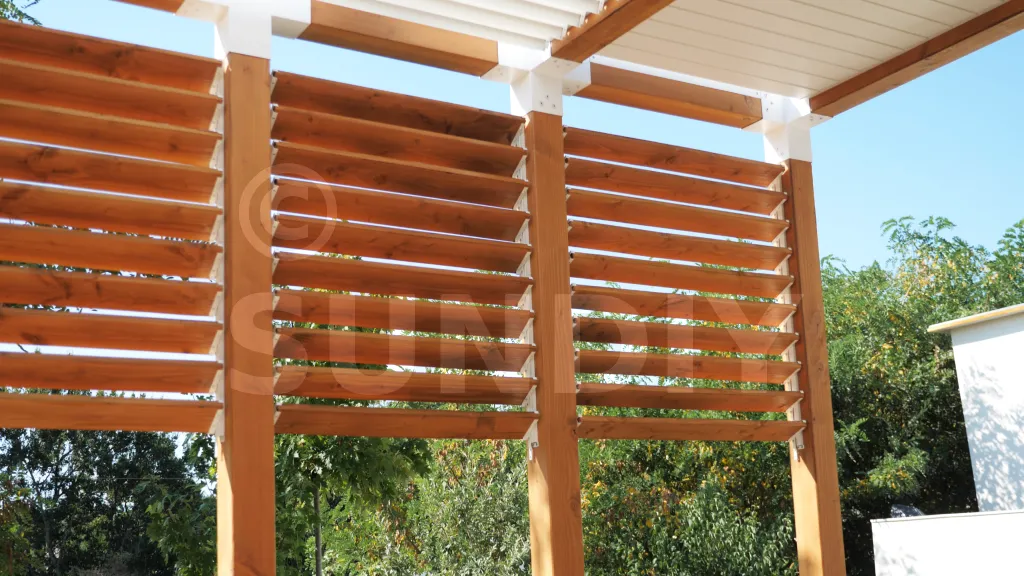

Poolhaus aus Holz

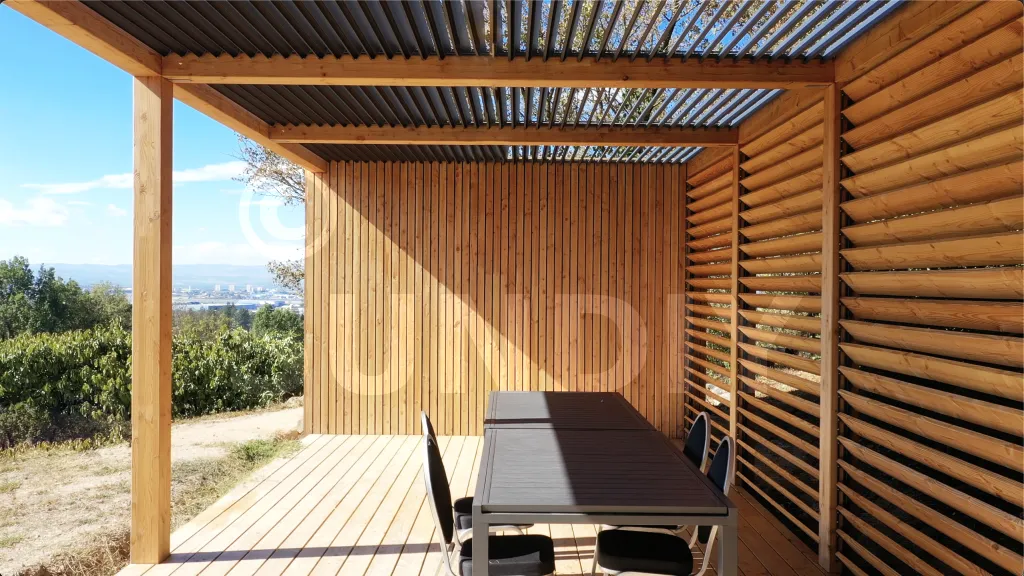

Bioklimatische Pergola

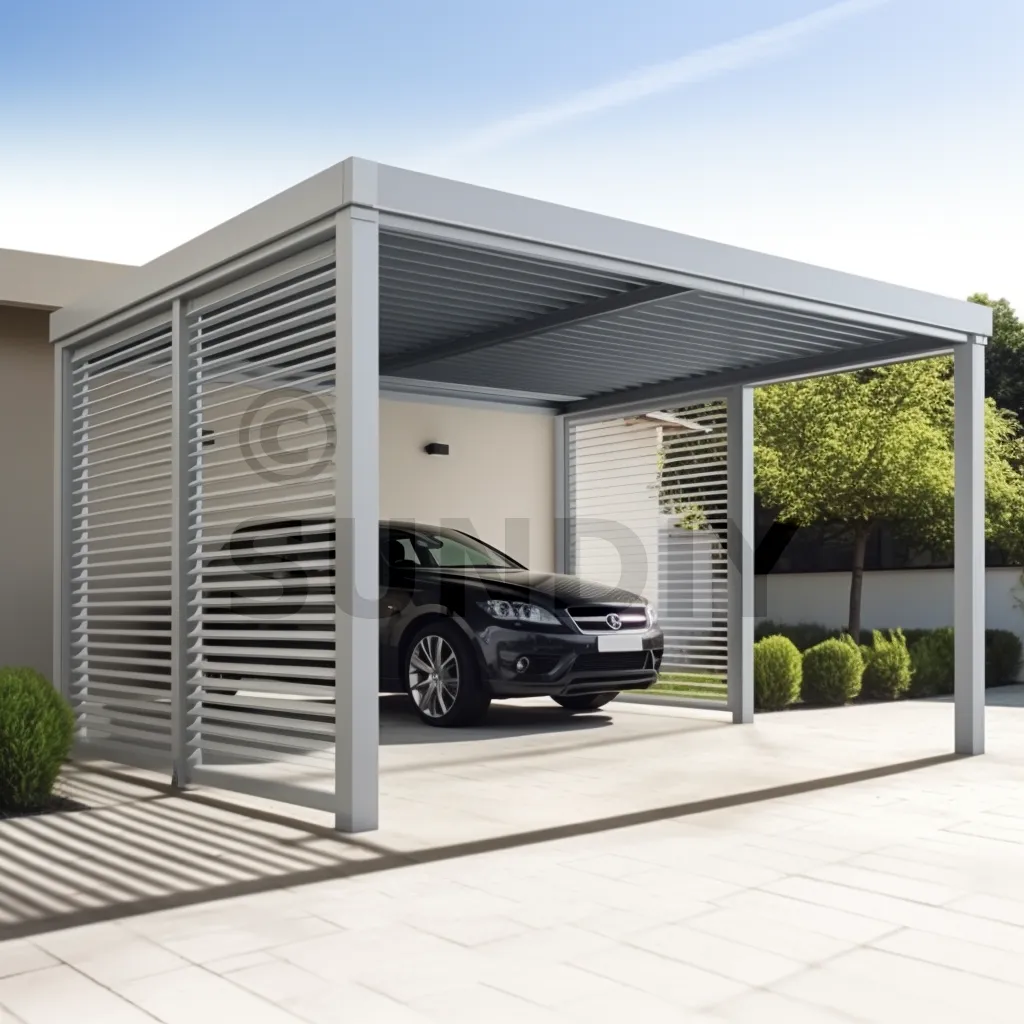

Carport

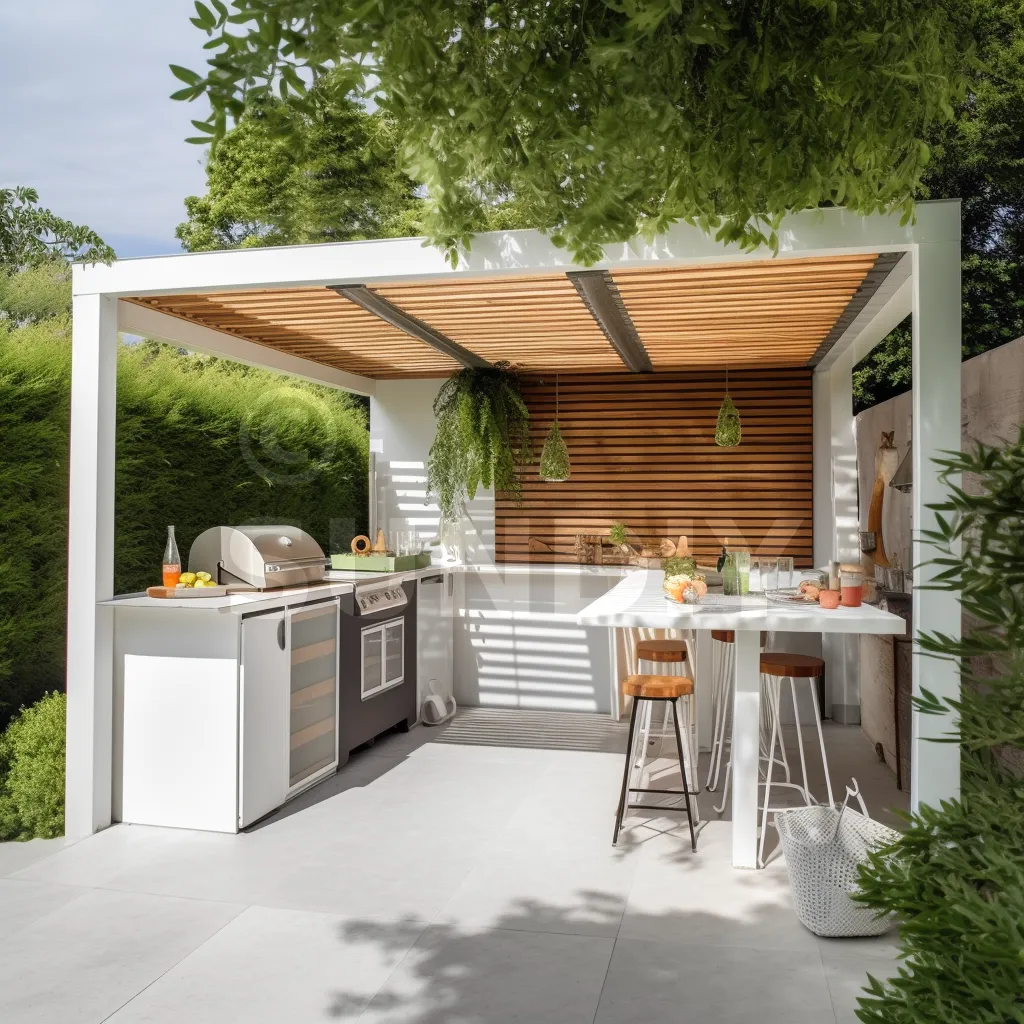

Sommerküche

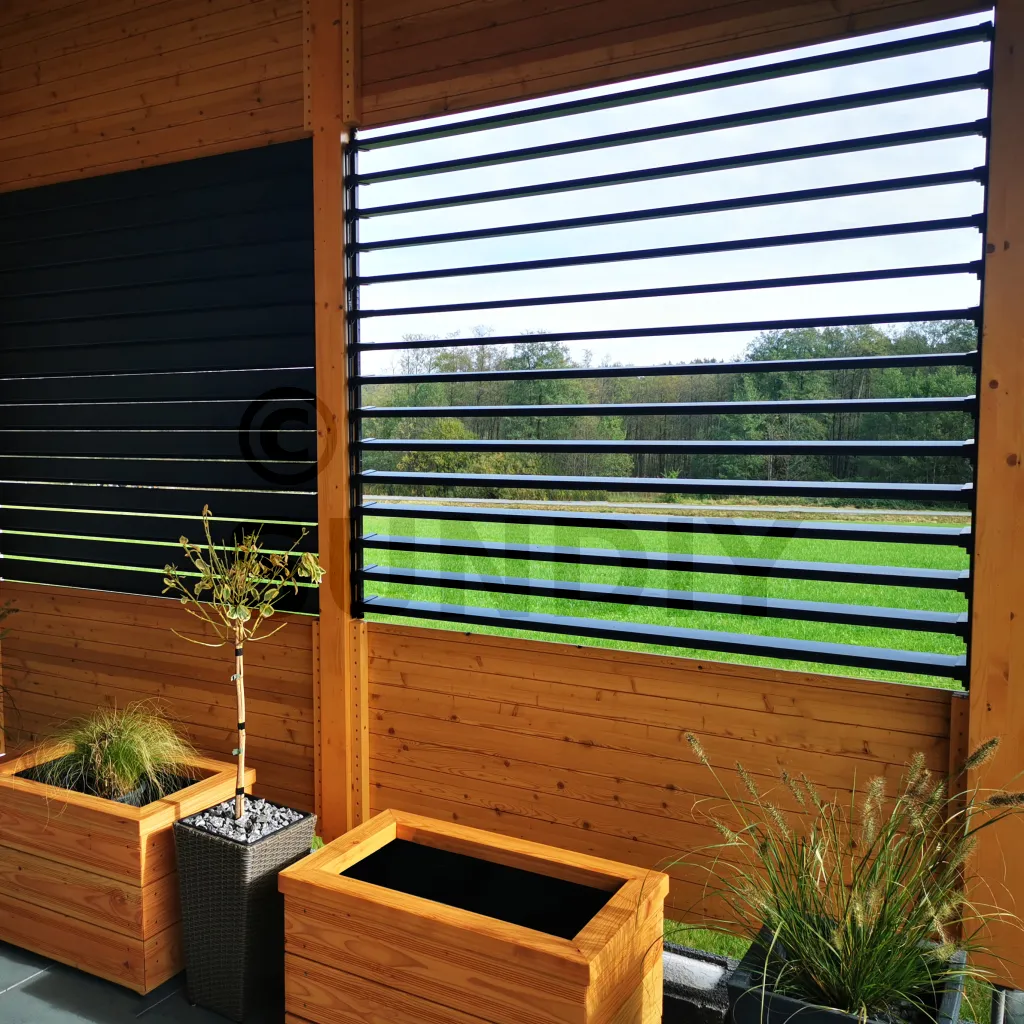

Verstellbarer Verschluss

Innovative Mechanismen für SUNDIY verstellbare Klingen

Präsentation unseres verstellbaren Klingenmechanismus

Suchen Sie nach einer effektiven und ästhetischen Lösung, um die Sonneneinstrahlung in Ihrem Außenbereich zu kontrollieren? Unser SUNDIY verstellbarer Klingenmechanismus bietet eine maßgeschneiderte und anpassbare Reaktion. Mit diesem System können Sie den Winkel der Lamellen Ihrer Pergolen oder Fensterläden präzise und einfach regulieren und so eine perfekte Lichtkontrolle und natürliche Belüftung gewährleisten.

Unser aus hochwertigen Materialien gefertigter Mechanismus gewährleistet Haltbarkeit und Widerstandsfähigkeit gegenüber äußeren Einflüssen. Diese fein abgestimmte Baugruppe garantiert einen reibungslosen und leisen Betrieb und verwandelt jede Terrasse oder jeden Garten in eine Oase der Behaglichkeit.

Vorteile des verstellbaren Klingenmechanismus von SUNDIY

Die Entscheidung für unser Kit von SUNDIY bietet jedem Eigentümer, der seinen Außenbereich optimieren möchte, mehrere bemerkenswerte Vorteile. Dies verbessert nicht nur den Komfort, sondern erhöht auch den ästhetischen und praktischen Wert Ihrer Installation.

Anpassungsfähigkeit und Vielseitigkeit

Dieser flexible Mechanismus passt sich verschiedenen Architekturtypen und Pergolastilen an. Unabhängig davon, ob Sie über eine bestehende Struktur verfügen oder einen Neubau in Betracht ziehen, lässt sich unser System nahtlos integrieren. Es eignet sich ideal für Wohn- und Gewerbeinstallationen und bietet eine maßgeschneiderte Antwort auf alle Anforderungen in Bezug auf Sonnenschutz und natürliche Belüftung.

Energieeffizienz

Der Einsatz verstellbarer Lamellen trägt wesentlich zur Verbesserung der Energieeffizienz Ihres Gebäudes bei. Durch die Modulation der Sonneneinstrahlung trägt unser Mechanismus dazu bei, eine angenehme Innentemperatur aufrechtzuerhalten, ohne dass durch die Klimaanlage ein übermäßiger Energieverbrauch entsteht. Diese natürliche Regulierung ermöglicht erhebliche Einsparungen bei gleichzeitiger Schonung der Umwelt.

Vergleich mit anderen Marktlösungen

Obwohl der Markt verschiedene Optionen für das Licht- und Luftmanagement im Außenbereich bietet, zeichnet sich der verstellbare Lamellenmechanismus von SUNDIY durch seine Robustheit und einfache Anpassung aus. Hier ein direkter Vergleich mit anderen ähnlichen Produkten:

Robustheit und Langlebigkeit

Im Vergleich zu herkömmlichen Systemen wie Jalousien oder Sonnensegeln gewährleistet unser Mechanismus eine viel bessere Widerstandsfähigkeit gegenüber schwierigen Wetterbedingungen. Die Verwendung hochwertiger Materialien garantiert eine lange Lebensdauer ohne ständige Wartung.

Präzise Kontrolle mit dem SUNDIY-Mechanismus

Wo andere Mechanismen nur eine globale Änderung der Belichtung bieten, bietet unser Tilt-Blade-Mechanismus eine präzise Steuerung jeder Klinge. Dieses Detail ermöglicht eine vollständige Anpassung an die individuellen Vorlieben und die spezifischen Bedingungen des jeweiligen Augenblicks.

• Schnelle und einfache Installation
• Präzise Steuerung der Klingenausrichtung
• Langlebige und widerstandsfähige Materialien
• Verbesserte Energieeffizienz
  Da Sie nun einen vollständigen Überblick über die Möglichkeiten unseres Kippklingenmechanismus haben, zögern Sie nicht, uns für weitere Informationen zu kontaktieren.

Verwandeln Sie Ihren Außenbereich effektiv mit unserer fortschrittlichen Technologie!

Durchführung

Abstand zwischen den Stützen: Unter der Annahme, dass der Mechanismus zwischen zwei Balken befestigt ist, muss der Abstand zwischen diesen beiden Balken gleich der Länge der Lamellen + 35 mm sein: 2 x 15 mm (Breite des Mechanismuskörpers) + 5 mm Spiel.

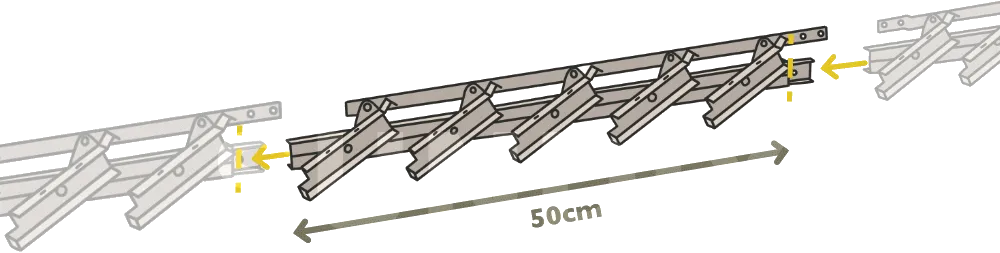

Unsichtbare Befestigung: Die Mechanismen werden durch ein spezielles Endstück zusammengefügt, das selbst am Träger (z. B. Pergolabalken) befestigt ist. Die Befestigung muss einen Durchmesser von 5 mm haben und aus Edelstahl bestehen. Seine Länge und Art hängen vom Träger ab:

• HOLZ: Holzschraube mit abgerundetem Kopf, Länge 50 mm oder mehr.
• BETON: Ankerschraube oder Dübel zum Einschlagen.
• METALL: PARKER-Schraube

Zählen Sie 1 Befestigung für jeden linken und rechten Mechanismus, 2 Befestigungen für den Startmechanismus.

Fordern Sie Ihre KOSTENLOSE Studie an

Sie erhalten :

• Modellierung der Struktur nach Ihren Vorgaben
• eine 3D-Überlagerung des Projekts auf einem Foto Ihrer Terrasse
• ein Angebot (oder mehrere, wenn Sie zögern)

Die richtige Farbe wählen

Zur Personalisierung Ihrer Pergola stehen sechs Farboptionen zur Verfügung:

Mattschwarz RAL9005

Ideal, um eine perfekte Harmonie mit moderner Architektur zu schaffen. Es verleiht dem Ganzen ein raffiniertes und zeitloses Aussehen.

Anthrazitgrau RAL7016

Besonders beliebt bei Architekten. Es ist die sichere Wahl für eine elegante und moderne Pergola, perfekt für zeitgenössische Projekte.

Aluminiumgrau RAL9006

Kombiniert solide Wärmeleistung mit einem klaren, modernen Stil, perfekt für alle, die ein Gleichgewicht zwischen Ästhetik und Komfort suchen.

Weiß RAL9010

Bietet hervorragende Wärmedämmung. Modern und hell erhellt es Ihre Terrasse, ohne sie zu verdunkeln, und sorgt für einen Hauch von Glanz, der den Raum optisch vergrößert.

Sandbeige YAZD

Was wunderbar mit natürlichen Materialien harmoniert. Dieser warme und beruhigende Ton ist ideal für eine entspannte Atmosphäre und passt besonders gut zu hellen Holzlamellen für eine natürliche und harmonische Atmosphäre.

Marsoxid RAL8011

Eine ideale Wahl zur Kombination mit traditioneller Steinarchitektur oder schmiedeeisernen Elementen. Für einen authentischen Stil lässt es sich auch perfekt mit dunklen Holzlatten kombinieren.

Auf Anfrage und unter bestimmten Voraussetzungen können wir auch andere Farben herstellen. Kontaktieren Sie uns
