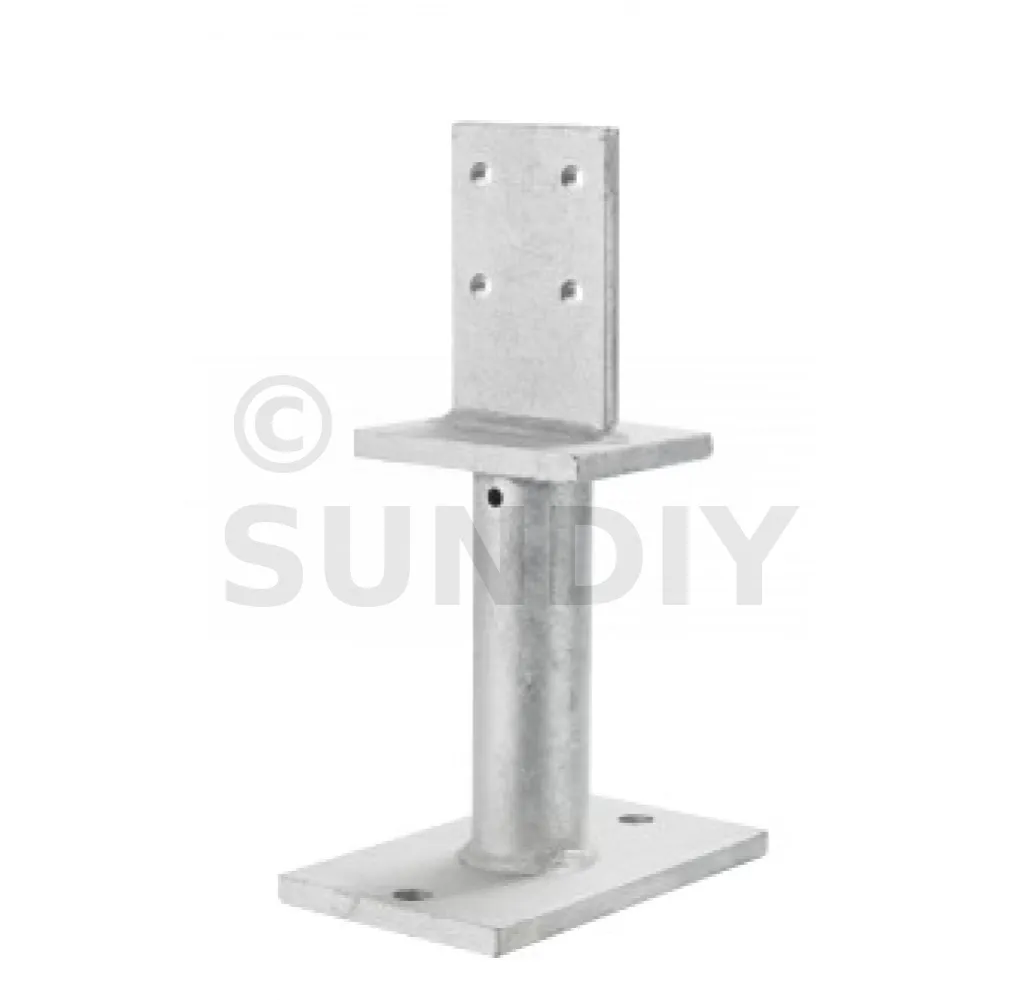

KIT PISB160G-B + zwei WA-Dübel M12-109/10 - Réf. PISB160G-K
Die typischen Stützenfüße ermöglichen diskrete und zuverlässige Verbindungen. Ihr Stegdesign sorgt für Belastungen beim Anheben.
Eigenschaften :
Technische Zulassungen : ETA-07/0285
Leistungserklärungen :FR-DoP-e07/0285
Material :
- S235JR gemäß NF en 10025-2,
- Feuerverzinkt gemäß DIN EN ISO 1461.
Vorteile :
- Hohe Lastaufnahme bei Druckbelastung,
- Das Modell wird als Bausatz mit zwei Bolzen angeboten WA M12-109/10.
Anwendungen
Träger :
- Hauptträger : Beton
- Nebenträger : Massivholz, Leimholz, Verbundholz
Anwendungsbereiche :
- Stützpfosten aus schichtverleimtem Holz,
- Fußboden,
- Vordach,
- Veranda.

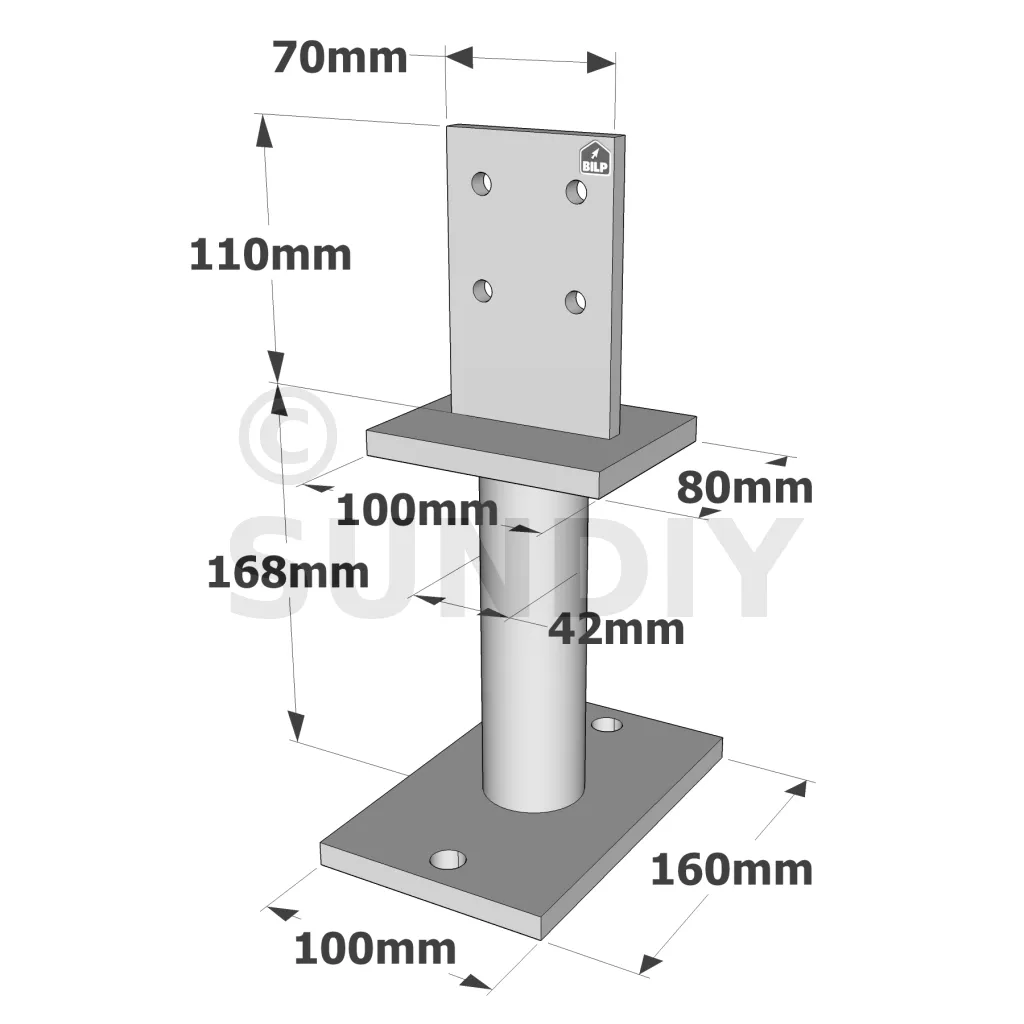

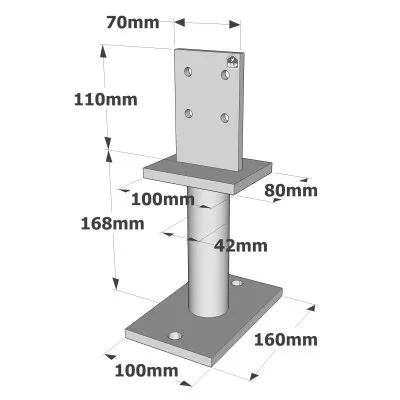

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen der oberen Platte | Löcher in der Fußplatte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t1 | t2 | Ø8,5 | Ø14 | |
| PISB160G-K | 100 | 80 | 110 | 160 | 100 | 168 | 42 | 70 | 8 | 10 | 4 | 2 |
Charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k | R2,k | R3,k | R4,k | |||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||
| 80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
| PISB160G-K | 4 | Ø8 | 2 | Ø12* | min (142.8 ; 110.8/kmod) | 16 | 18.7 | 20.7 | min (10.9 ; 5.6/kmod) | 5.6/kmod | 5.6/kmod | 4.1 | min (5.9 ; 5.1 /kmod) | min (7.9 ; 5.5 /kmod) |
Die Bodenverankerungen und ihre Kapazität sollten immer überprüft werden.
Vereinfachte charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k** | R2,k | R3,k** | R4,k** | |||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | |||||||
| 80 | 100 | 120 | 80 | 100 | 120 | |||||||
| PISB160G-K | 4 | Ø8 | 2 | Ø12* | 142.8 | 16 | 18.7 | 20.7 | 8 | 4.1 | 5.9 | 7.8 |
* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Ladezeiten und Dienstklassen siehe ETE-07/0285.
umsetzung
Befestigungen

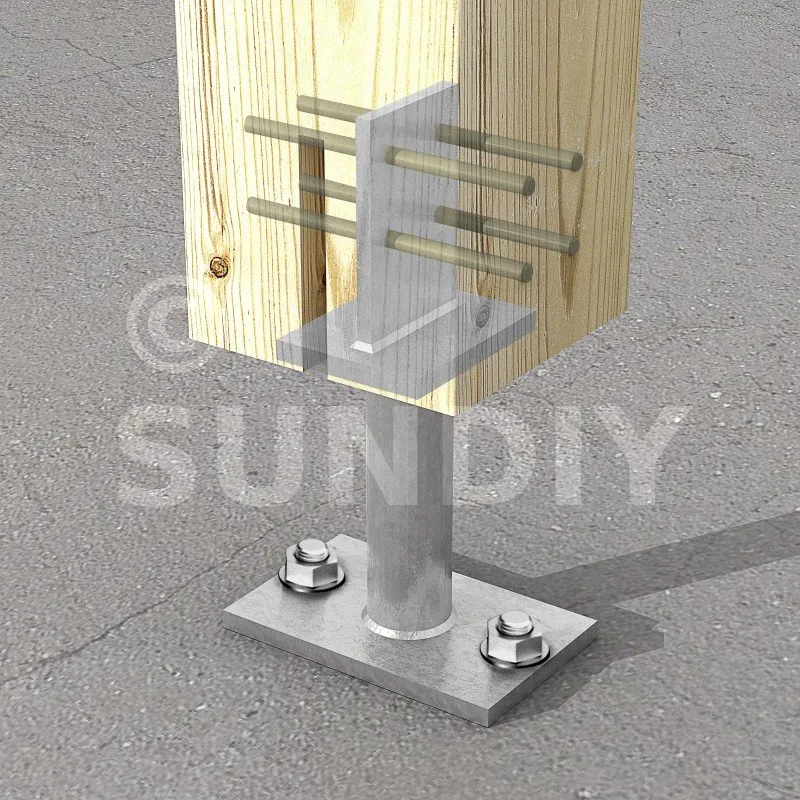

Holzpfosten :
- 2 Stabdübel STD Ø12,
- Die Länge der Stabdübel entspricht dem Querschnitt des Pfostens.

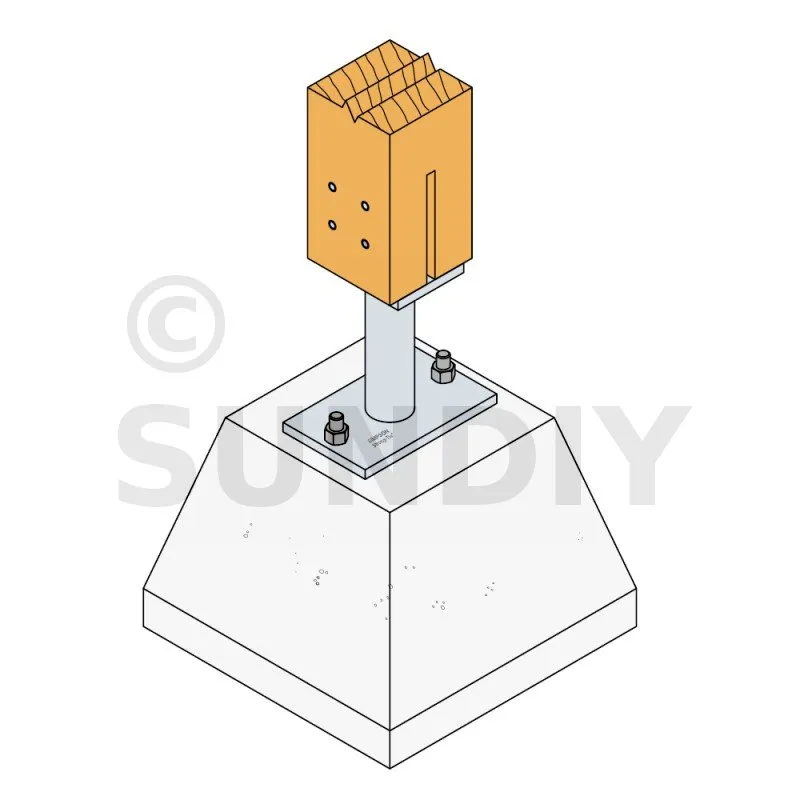

Auf Beton :
- Mechanische Dübel : WA-Dübel M16-110/5 (mitgeliefert)
- Chemische Verankerung : AT-HP-Verbundmörtel + Gewindestange LMAS M16-170/20.
Installation
Obere Platte :
1. Bringen Sie eine vertikale Kerbe im Kern des Pfostens an, die 9 oder 10 mm dick und ca. 120 mm hoch ist,
2. Ermitteln Sie die Position der Stabdübel (oder Bolzen) an den Seitenwänden des Pfostens,
3. Bohre den Pfosten mit Ø12 mm quer durch, um die beiden Stabdübel einzusetzen,
4. Positionieren Sie den Pfosten auf dem Stützenenfuß und stecken Sie die beiden Stabdübel ein.

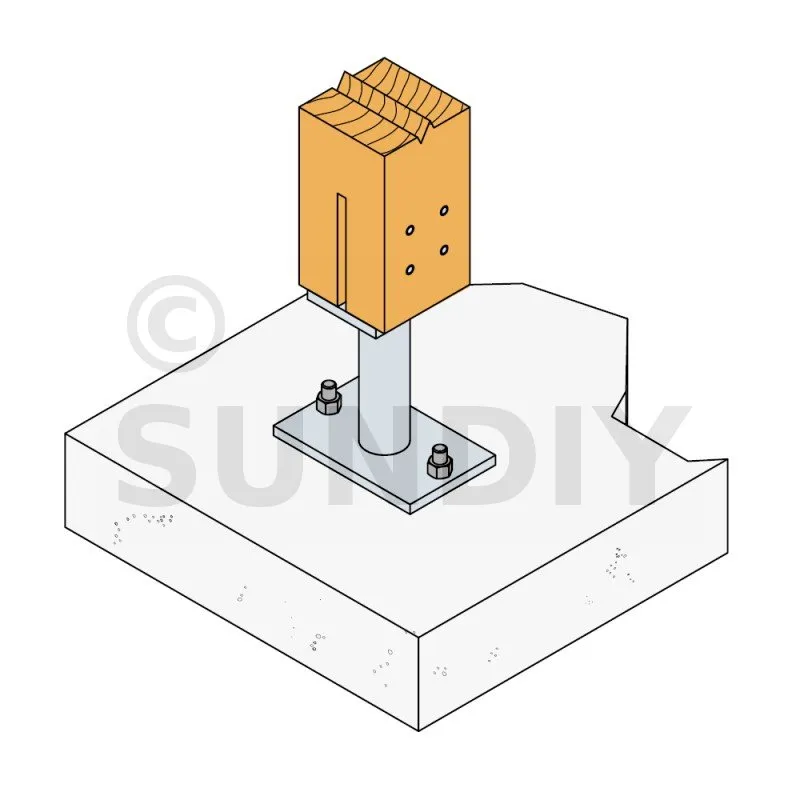

Fußplatte :
1. Den Pfosten senkrecht in der Struktur positionieren,
2. Identifizieren Sie die Position der Bodenanker an dem Träger,
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden,
4. Befestigen Sie die Bodenplatte mit den ausgewählten Bodenankern.
