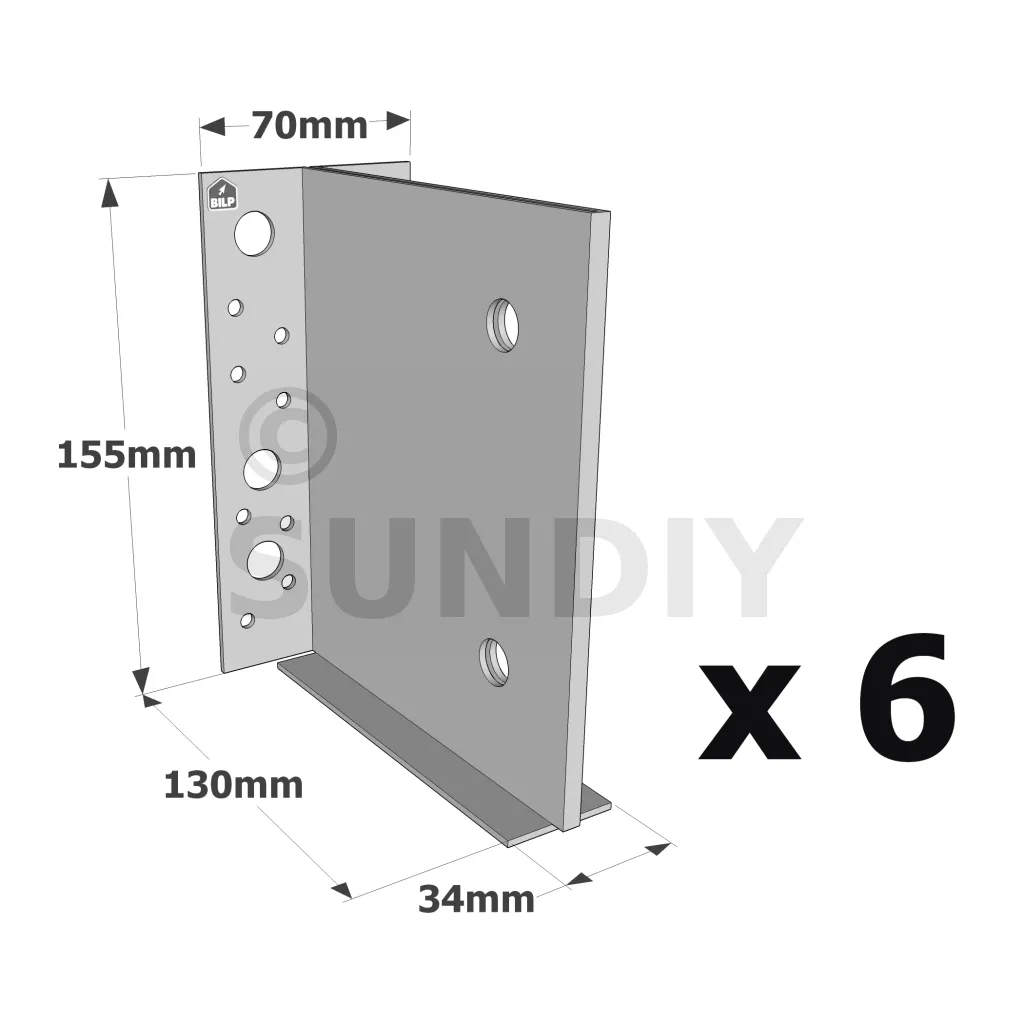

Verdeckter T-Balkenträger für HOLZ - Réf. ETNM155/130/2_6
- ReferenzETNM155/130/2_6
- Dicke2mm
- Herstellungfranzösisch
- MaterialVerzinkter Stahl S 250 GD +Z 275 gemäß DIN EN 10326. Dicke 2 mm
- MarkeSIMPSON Strong-Tie
- Mindesthöhe des Nebenträgers aus Holz155mm
- Maximale Höhe des Nebenträgers aus Holz230mm
- EAN Code3523140202242
- Breite70mm
- Tiefe130mm
- Bohrungen auf dem Hauptträger2Ø13mm
- Bohrungen auf den Hauptträger6Ø13mm - 15Ø5mm
- Befestigung des Balkens auf dem Träger - vollständige VernagelungPorteur : 15XCNA4,0X50 - Porté : 2XSTD12
- Fixation solive sur poteauPorteur : 10XCNA4,0X50 - Porté : 2XSTD12
- Entraxe E199mm
- Entraxe E235mm
- Entraxe E390mm

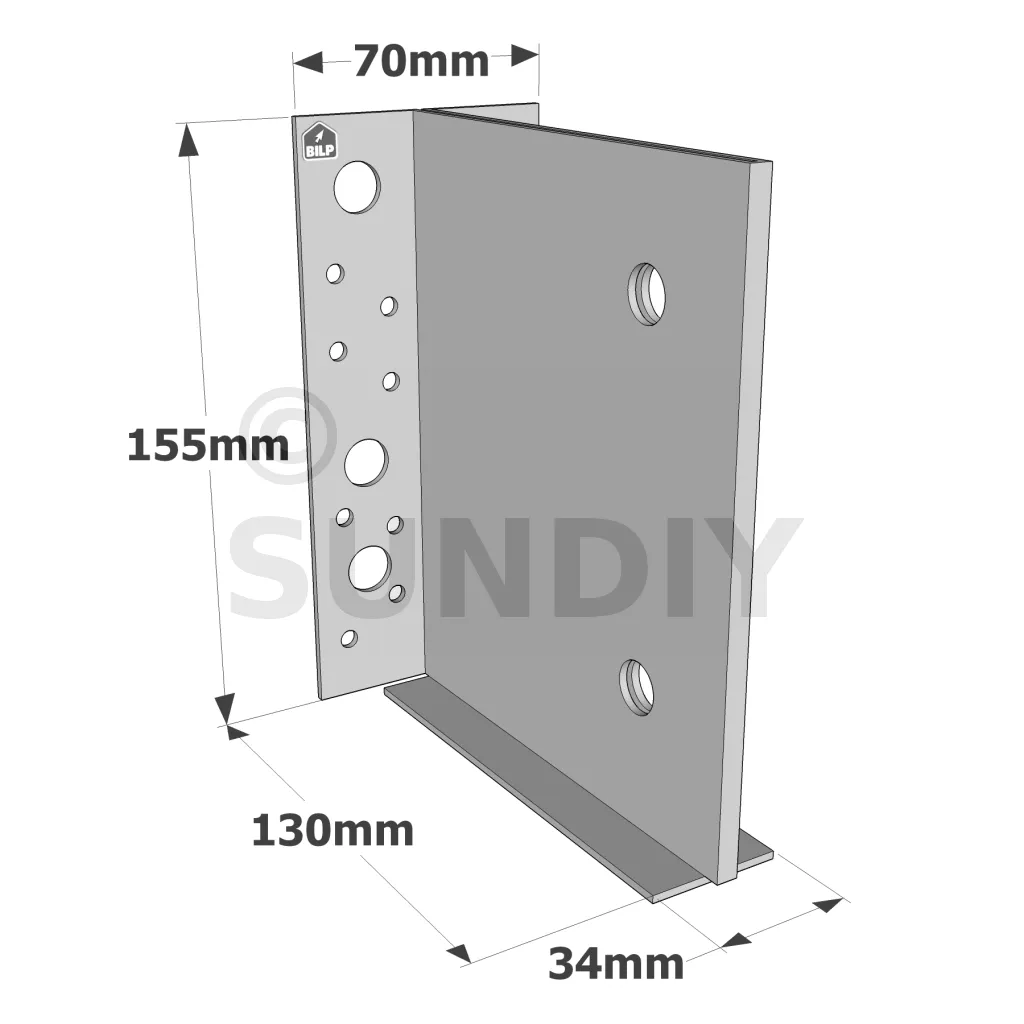

Verdeckter T-Balkenträger
Der verdeckte T-Balkenträger ermöglicht eine unauffällige Montage. Der untere Absatz positioniert den Balkenträger in Bezug auf das Holz und erleichtert so die Montage der Stifte.
Eigenschaften :
Leistungserklärungen :FR-DoP-e07/0245
Technische Zulassungen : ETA-07/0245
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346.
- Dicke 2 mm
Vorteile :
- Unsichtbare Verbindung,
- Optimierte Umsetzung gemäß den Eurocodes.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz.
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Balken
- Pfetten
- Schwellbalken und Ständer
Abmessungen
| Referenzen | Trägerabmessungen [mm] | Abmessungen des Holzhauptträgers[mm] | Abmessungen [mm] | Bohrungen auf den Hauptträgers | Bohrungen auf den Nebenträgers | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Pfostenbreite | Höhe | Tiefe | Breite (C) | Breite (D) | Dicke (t1) | Dicke (t2) | Ø13 | Ø5 | Ø13 | ||
| Min. | Max. | Max. | Min. | ||||||||||
| ETNM135/130/2 | 70 | 160 | 200 | 92 | 135 | 130 | 70 | 34 | 2 | 5.5 | 5 | 14 | 2 |
| ETNM155/130/2 | 70 | 160 | 230 | 92 | 155 | 130 | 70 | 34 | 2 | 5.5 | 6 | 15 | 2 |
| ETNM185/130/2 | 70 | 160 | 270 | 92 | 185 | 130 | 70 | 34 | 2 | 5.5 | 6 | 18 | 2 |
| ETNM230/130/2 | 80 | 160 | 345 | 92 | 230 | 130 | 80 | 34 | 2 | 5.5 | 6 | 22 | 3 |
Charakteristische Merkmale - Balken auf Balkenträger
| Referenzen | Charakteristische Merkmale - Balken auf Hauptträger - Vollausnagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||
| Hauptträger | Nebenträger | R1,k | ||||||||
| Anzahl | Typ | Anzahl | Typ | Stiftenlänge [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 14 | CNA4,0x50 | 2 | STD12 | 11.7 | 12.2 | 13.1 | 14.2 | 15.4 | 16.6 |
| ETNM155/130/2 | 15 | CNA4,0x50 | 2 | STD12 | 14.4 | 15 | 16 | 17.2 | 18.6 | 20 |
| ETNM185/130/2 | 18 | CNA4,0x50 | 2 | STD12 | 17.1 | 17.8 | 18.9 | 20.4 | 22 | 23.8 |
| ETNM230/130/2 | 22 | CNA4,0x50 | 3 | STD12 | 26.2 | 27 | 28.6 | 30.6 | 32.8 | 35.1 |
Charakteristische Merkmale - Balken auf Pfosten
| Referenzen | Charakteristische Merkmale - Balken auf Pfosten | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Merkmale - Holz C24 [kN] | |||||||||
| Hauptträger | Nebenträger | R1,k | ||||||||
| Anzahl | Typ | Anzahl | Typ | Länge der Stiften [mm] | ||||||
| 60 | 80 | 100 | 120 | 140 | 160 | |||||
| ETNM135/130/2 | 11 | CNA4,0x50 | 2 | STD12 | 11 | 11.6 | 12.5 | 13.6 | 14.7 | 15.9 |
| ETNM155/130/2 | 10 | CNA4,0x50 | 2 | STD12 | 13.1 | 13.7 | 14.7 | 15.8 | 17.1 | 18.4 |
| ETNM185/130/2 | 12 | CNA4,0x50 | 2 | STD12 | 15.5 | 16.2 | 17.3 | 18.7 | 20.3 | 21.9 |
| ETNM230/130/2 | 18 | CNA4,0x50 | 3 | STD12 | 25.1 | 25.9 | 27.4 | 29.2 | 31.3 | 33.4 |
Umsetzung
befestigungen
Installation
Befestigen der ETS-Buchse :
1. Bringen Sie eine vertikale Kerbe in den Nebenträger ein (Breite 6 mm).
2. Identifizieren Sie die Position der Stifte auf dem Nebenträger.
3. Bohren Sie eine Querbohrung in den Träger, um die Stifte einzusetzen (Ø 12 mm).
4. Bringen Sie eine 4 mm tiefe Senkung in den Träger ein. Diese Senkung ist nicht zwingend erforderlich, sie dient jedoch dazu, die Ästhetik der Verbindung zu verbessern.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an dem Träger.
6. Legen Sie den Nebenträger so vor, dass die Bohrungen im Nebenträger und im Balkenträger aufeinander ausgerichtet sind.
7. Setzen Sie die Stifte ein.
Befstigungen
Auf Hauptträgerholzes :
- Kammnägel CNA Ø4,0x50 mm oder Schrauben CSA Ø5,0x40 mm
- Sechskant-Holzschrauben oder Bolzen Ø10 mm
Auf Nebenträger :
- Spindeln aus Stahl S235JR Typ STD12.
- Die Länge der Spindeln muss kleiner oder gleich der Breite des getragenen Balken sein.
Tout type de structure : neuve ou existante, bois, métal, béton, etc.
Utilisable pour rénovation thermique. S’adapte au bois (matériau naturel) et à l’aluminium (durable).
