verdeckter T-Balkenträger Typ U für HOLZ - 1/2h oder 1h Feuerwiderstand
Video
Verdeckter T-Balkenträger
verdeckter T-Balkenträger Typ TU ermöglicht eine unsichtbare Montage. Die Aussparung an der Oberseite erleichtert die Montage vor Ort.
Merkmale
Technische Zulassungen :ETA-07/0245 ;
Leistungserklärungen :DE-DoP-e07/0245 ;
Werkstoff
- Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 3,5 mm.
Vorteile
- Unsichtbare Montage,
- Optimierte Ausführung gemäß den Eurocodes,
- Kann in Winkeln verwendet werden (bei Bestellung Winkel angeben),
- Feuerbeständigkeit 1/2h oder 1h nach bestimmten Empfehlungen. Zögern Sie nicht, unsere Dokumentation "Feuerbeständigkeit - Zuverlässigkeit und Steckverbinder" zu konsultieren.
Anwendungen
Träger
- Hauptträger : Massivholz, verleimtes Schichtholz, Verbundholz,
- Nebenträger : Massivholz, verleimtes Schichtholz, Verbundholz.
Anwendungsbereiche
- Balken,
- Pfette,
- Tragbalken, ...
Technische Daten

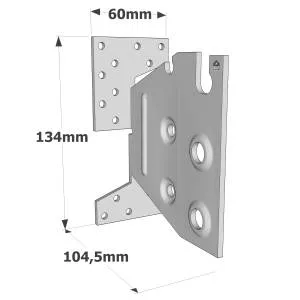

Abmessungen
| Artikel | Abmessungen des Trägers [mm] | Abmessungen des Holzträgers [mm] | Abmessungen [mm] | Bohrungen auf Träger | Bohrungen auf den Nebenträger | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | Stützenbreite | A | B | C | t | Ø5 | Ø8,5 | Ø12,5 | ||||
| Min. | Max. | Min β=0 | Min β≠0 | Max. | Min. | ||||||||

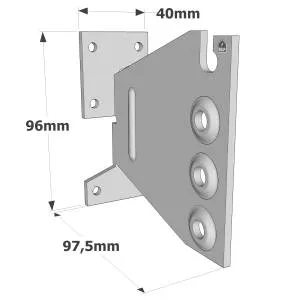

| TU12 | 45 | 120 | 120 | 160 | 200 | 68 | 96 | 97.5 | 40 | 3.5 | 6 | 4 | - |
| TU16 | 60 | 160 | 160 | 190 | 240 | 88 | 134 | 104.5 | 60 | 3.5 | 18 | - | 3 |

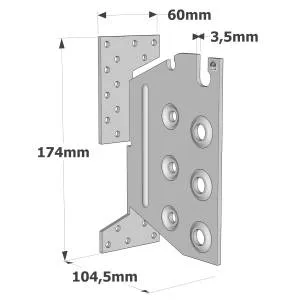

| TU20 | 60 | 160 | 200 | 225 | 280 | 88 | 174 | 104.5 | 60 | 3.5 | 22 | - | 4 |

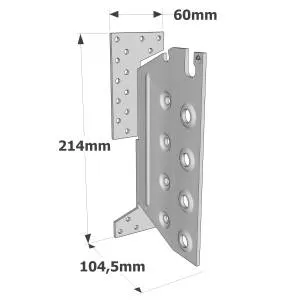

| TU24 | 60 | 160 | 240 | 260 | 300 | 88 | 214 | 104.5 | 60 | 3.5 | 26 | - | 5 |

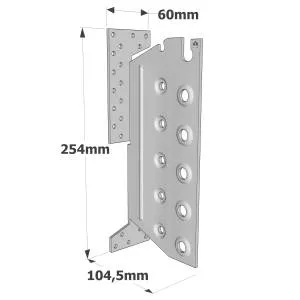

| TU28 | 60 | 160 | 280 | 295 | 340 | 88 | 254 | 104.5 | 60 | 3.5 | 30 | - | 6 |
Charakteristische Tragfähigkeiten - Balken an Träger - Vollausnagelung
| Artikel | Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - Holz C24 [kN] | ||||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k | R2,k | R3,k | R4,k | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | |||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 6.1 | 6.8 | 7.6 | 8 | 8 | 8 | 1.2 | 1.7 | 2.2 | 2.8 | 3.3 | 3.8 | 4.9 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | 17.5 | 18.1 | 19.2 | 20.5 | 22 | 23.5 | 11.7 | 12.1 | 12.8 | 13.7 | 14.7 | 15.7 | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 7.5 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | 26.7 | 27.6 | 29.2 | 31.1 | 33.3 | 35.6 | 20 | 20.7 | 21.9 | 23.3 | 25 | 26.7 | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 9.8 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | 36.6 | 37.7 | 39.8 | 42.5 | 45.4 | 48.3 | 29.3 | 30.2 | 31.8 | 34 | 36.3 | 38.6 | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 12.1 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | 46.9 | 48.3 | 50.9 | 54.1 | 57.6 | 61.1 | 39.1 | 40.3 | 42.4 | 45.1 | 48 | 50.9 | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 14.4 |
Charakteristische Tragfähigkeiten - Balken an Stütze
| RArtikel} | Charakteristische Tragfähigkeiten - Balken an Stütze - Vollausnagelung | ||||||||||||||||||||||
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | ||||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k | R2,k | R3,k | R4,k | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | |||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | - | - | 6.1 | 6.8 | 7.6 | 8 | - | - | 1.2 | 1.7 | 2.2 | 2.8 | 3.3 | 3.8 | 4.9 |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | 16.1 | 16.7 | 17.7 | 19 | 20.4 | 21.9 | 10.7 | 11.1 | 11.8 | 12.7 | 13.6 | 14.6 | 1.6 | 2.2 | 2.9 | 3.6 | 4.4 | 5.1 | 6.4 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | 22.9 | 23.7 | 25.1 | 26.8 | 28.6 | 30.1 | 17.2 | 17.8 | 18.8 | 20.1 | 21.5 | 22.6 | 2.2 | 2.9 | 3.8 | 4.6 | 5.6 | 6.4 | 7.6 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | 31.9 | 33 | 34.8 | 36.9 | 38.9 | 39.9 | 25.5 | 26.4 | 27.8 | 29.5 | 31.1 | 31.9 | 2.7 | 3.6 | 4.7 | 5.8 | 6.7 | 7.9 | 9.8 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | 38 | 38.9 | 39.9 | 39.9 | 39.9 | 39.9 | 31.7 | 32.4 | 33.3 | 33.3 | 33.3 | 33.3 | 3.2 | 4.4 | 5.5 | 6.7 | 7.9 | 9.2 | 9.8 |
Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90°
| Artikel | Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=90° | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k - Neigung β=15° | R1,k - Neigung β=30° | R1,k - Neigung β=45° | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 | 8.1 | 9 | 10.1 | 10.7 | 10.7 | 10.7 |
| TU16 | 18 | CNA4,0x50 | 3 | STD12 | 16.9 | 17.4 | 18.3 | 19.4 | 20.7 | 22.1 | 16.5 | 16.8 | 17.5 | 18.5 | 19.6 | 20.8 | 15.9 | 16.4 | 17 | 17.9 | 18.9 | 20 |
| TU20 | 22 | CNA4,0x50 | 4 | STD12 | 25.8 | 26.4 | 27.8 | 29.5 | 31.4 | 33.5 | 25.1 | 25.6 | 26.7 | 28.1 | 29.8 | 31.6 | 24.4 | 25.1 | 26.1 | 27.4 | 28.9 | 30.5 |
| TU24 | 26 | CNA4,0x50 | 5 | STD12 | 35.4 | 36.2 | 38 | 40.2 | 42.8 | 45.5 | 34.3 | 35.2 | 36.6 | 38.6 | 40.8 | 43.2 | 33.6 | 34.7 | 36 | 37.8 | 39.8 | 42 |
| TU28 | 30 | CNA4,0x50 | 6 | STD12 | 45.5 | 46.4 | 48.6 | 51.4 | 54.5 | 57.8 | 44 | 45.3 | 47.1 | 49.5 | 52.3 | 55.2 | 43.4 | 44.9 | 46.5 | 48.7 | 51.3 | 53.9 |
Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90°
| Artikel | Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=90° | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Tragfähigkeiten - Nadelholz C24 [kN] | |||||||||||||||||||||
| Hauptträger | Nebenträger | R1,k - Neigung β=15° | R1,k - Neigung β=30° | R1,k - Neigung β=45° | ||||||||||||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
| TU12 | 6 | CNA4,0x50 | 4 | STD8 | 8.1 | 9 | 10.1 | 10.7 | - | - | 8.1 | 9 | 10.1 | 10.7 | - | - | 8.1 | 9 | 10.1 | 10.7 | - | - |
| TU16 | 14 | CNA4,0x50 | 3 | STD12 | 15.5 | 16 | 16.9 | 18 | 19.3 | 20.6 | 15 | 15.4 | 16.1 | 17 | 18.1 | 19.3 | 14.5 | 14.9 | 15.6 | 16.4 | 17.4 | 18.4 |
| TU20 | 14 | CNA4,0x50 | 4 | STD12 | 22.1 | 22.7 | 23.9 | 25.5 | 27.1 | 28.7 | 21.4 | 21.9 | 22.9 | 24.2 | 25.7 | 27.2 | 20.7 | 21.3 | 22.2 | 23.4 | 24.7 | 26.1 |
| TU24 | 18 | CNA4,0x50 | 5 | STD12 | 30.9 | 31.6 | 33.2 | 35.2 | 37.2 | 39.1 | 30 | 30.6 | 31.9 | 33.6 | 35.5 | 37.4 | 29 | 30 | 31.1 | 32.7 | 34.4 | 36.2 |
| TU28 | 18 | CNA4,0x50 | 6 | STD12 | 36.9 | 37.7 | 39.1 | 39.9 | 39.9 | 39.9 | 36.1 | 36.6 | 37.9 | 39.3 | 39.9 | 39.9 | 35 | 36 | 37.2 | 38.6 | 39.7 | 39.9 |
Installation
Befestigungen
An Holzhauptträger :
- Kammnägel CNA Ø4.0x50 mm oder Schrauben CSA Ø5.0x40 mm.
An Nebenträger :
- Stabdül aus Stahl S235JR Typ STD12,
- TU12 : Ø 8 mm Typ STD8,
- TU16 bis 28 : Ø 12 mm Typ STD12.
Die Länge der Stabdübel muss kleiner oder gleich der Breite des getragenen Balkens sein.
Beton- und Stahlträger :
Die Verwendung von Balkenträgern wird bei Beton- oder Stahlträgern nicht empfohlen, da die Bolzen überlastet werden und der Abstand der Holzenden von den Bolzen nicht dem Eurocode 5 entspricht.
Installation
1. Machen Sie eine vertikale Kerbe in den gestützten Träger (Breite 6 mm für TU12 und Breite 9 mm für TU16 bis TU28).
2. Bestimmen Sie die Position der Stabdübel auf dem Träger, bevor Sie in Querrichtung bohren.
3. Führen Sie nur den ersten Bolzen in den Träger am oberen Teil ein (Bohrdurchmesser abhängig vom Bolzendurchmesser).
4. Machen Sie eine 6 mm tiefe Senkung in der Stütze. Dies ist nicht zwingend erforderlich, verbessert aber die Ästhetik der Baugruppe.
5. Befestigen Sie den Balkenträger mit Nägeln oder Schrauben an der Stütze.
6. Legen Sie den Tragbalken so vor, dass der Bolzen bereits in der Aussparung des Balkenträgers sitzt.
7. Bringen Sie die restlichen Stabdübel an.
Technische Hinweise
