Um diesen Schritt zu vereinfachen, haben wir ein Online-Tool für 3D-Simulation und automatische Angebotserstellung eingerichtet. Sie geben einfach Ihre Maße und Präferenzen ein und bestätigen Ihre Angaben. Anschließend können Sie Ihre Pergola in 3D visualisieren und erhalten ein vollständiges Angebot mit allen erforderlichen Materialien.
Ein weiterer großer Vorteil dieses Online-Tools: Es warnt Sie, wenn:
- die Spannweite oder der Abstand zwischen Sparren und Balken zu groß ist und dadurch die Tragfähigkeit der Holzquerschnitte beeinträchtigt werden könnte. Wir verwenden zum Beispiel Holz in 120 x 120 mm und 90 x 90 mm.
- leere Zwischenräume in der Tiefe erkannt werden. In diesem Fall schlägt Ihnen das Tool passende Maße vor, um die Abdichtung und Wasserableitung Ihrer Pergola zu verbessern.
Abstand zwischen den Sparren

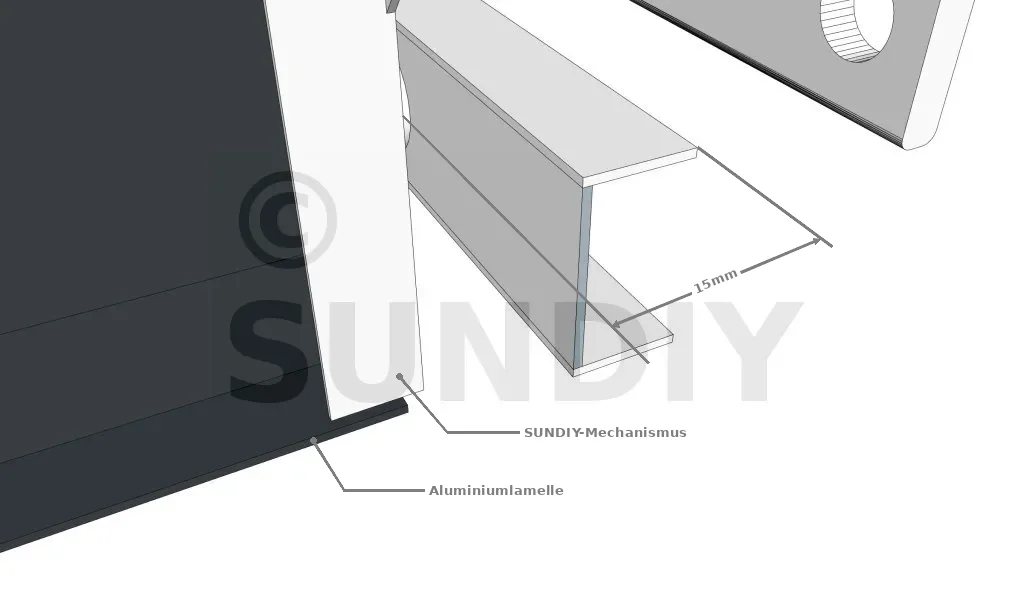

Ob Sie Aluminium- oder Holzlamellen verwenden: Der Abstand zwischen zwei Sparren muss der Länge der Lamellen + 35 mm entsprechen. Diese 35 mm setzen sich aus der Breite des Gehäuses des SUNDIY-Mechanismus zusammen, also 15 mm x 2, plus 5 mm Spiel.
Sie haben zwei Möglichkeiten:
- den Abstand zwischen den Sparren an die Länge Ihrer Lamellen anpassen.
- die Länge Ihrer Lamellen an den vorgesehenen Abstand zwischen den Sparren anpassen.

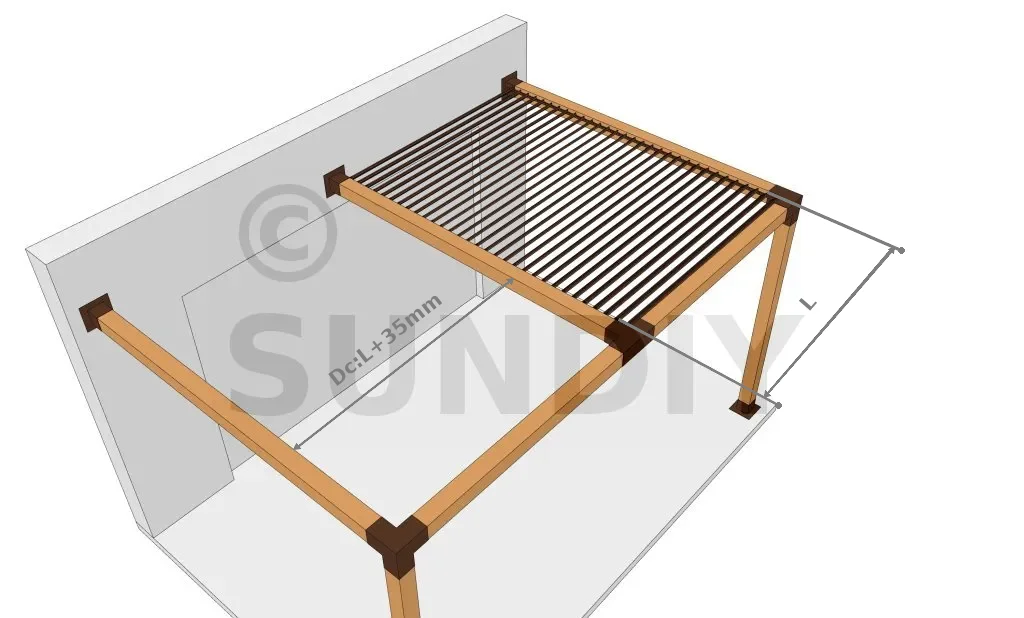

Abstand zwischen den Sparren Dc = Lamellenlänge L + 35 mm
Wenn Ihre Lamellen 150 cm lang sind, muss der Abstand zwischen den Sparren daher 150 cm + 3,5 cm = 153,5 cm betragen.

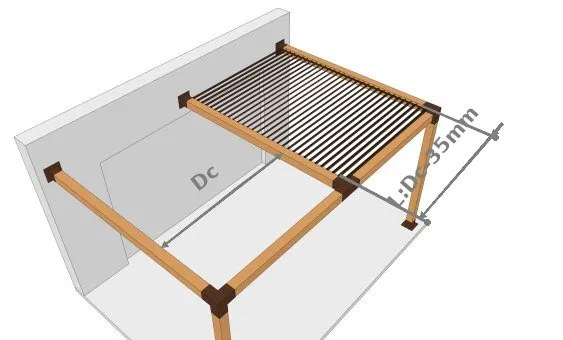

Lamellenlänge L = Abstand zwischen den Sparren Dc − 35 mm
Wenn der Abstand zwischen den Sparren 200 cm beträgt, müssen die Lamellen also 200 cm − 3,5 cm = 196,5 cm lang sein.
PRAKTISCHER TIPP
Da das Holz Ihres Lieferanten nie vollkommen gerade ist, empfiehlt es sich, nicht exakt mit den berechneten Maßen zu arbeiten. Dies könnte bei der Montage zu Abweichungen führen. Wir empfehlen, eine etwas kleinere Toleranz als berechnet einzuplanen: Reduzieren Sie die Maße zum Beispiel um 10 mm und schneiden Sie die Lamellen nach und nach entsprechend ihrer jeweiligen Position zu. So lassen sich die Lamellen präzise ausrichten, und Probleme durch ungeeignete Längen werden vermieden.
Bestimmung der Tiefe
Die Tiefe Ihrer Pergola hängt von Ihren persönlichen Wünschen und vom verfügbaren Bauraum ab. Sie beeinflusst zugleich die Anzahl der benötigten Lamellen. Umgekehrt können Sie die Tiefe auch anhand der gewünschten Lamellenanzahl festlegen.

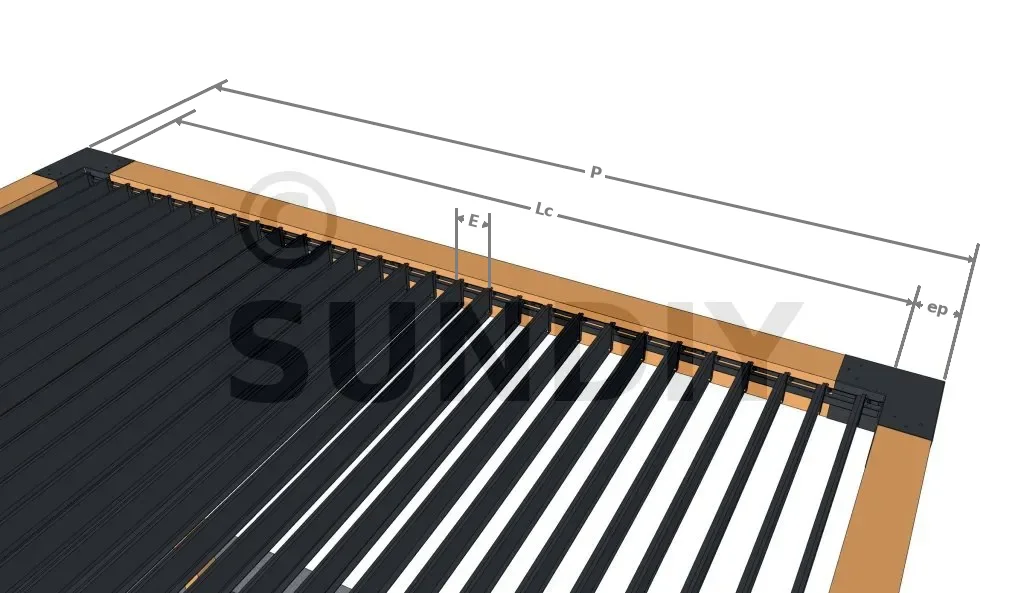

P = Tiefe der Pergola (400 cm in unserem Anwendungsbeispiel)
E = Achsabstand der Lamellen = 12,8 cm
ep = Stärke des Trägers (12 cm in unserem Anwendungsbeispiel)
Es ist wichtig, ein Spiel von 2,1 cm für die Anschläge zu berücksichtigen. Der Anfangsanschlag misst 0,7 cm, der Endanschlag 1,4 cm.
Lc = abzudeckende Länge = P - (ep x 2) – (0,7 + 1,4)
Anwendungsbeispiel:
Lc = 400 - (12 x 2) – (2,1) = 373,9 cm
Berechnung der Anzahl der Lamellen:

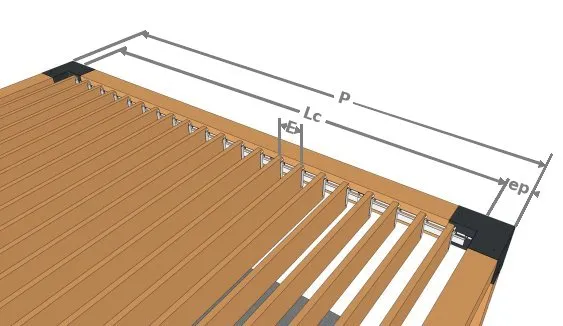

Anzahl der Lamellen = Lc / E
Anzahl der Lamellen = 373,9 / 12,8 = 29,21
Wird der berechnete Wert abgerundet, werden 29 Lamellen benötigt.

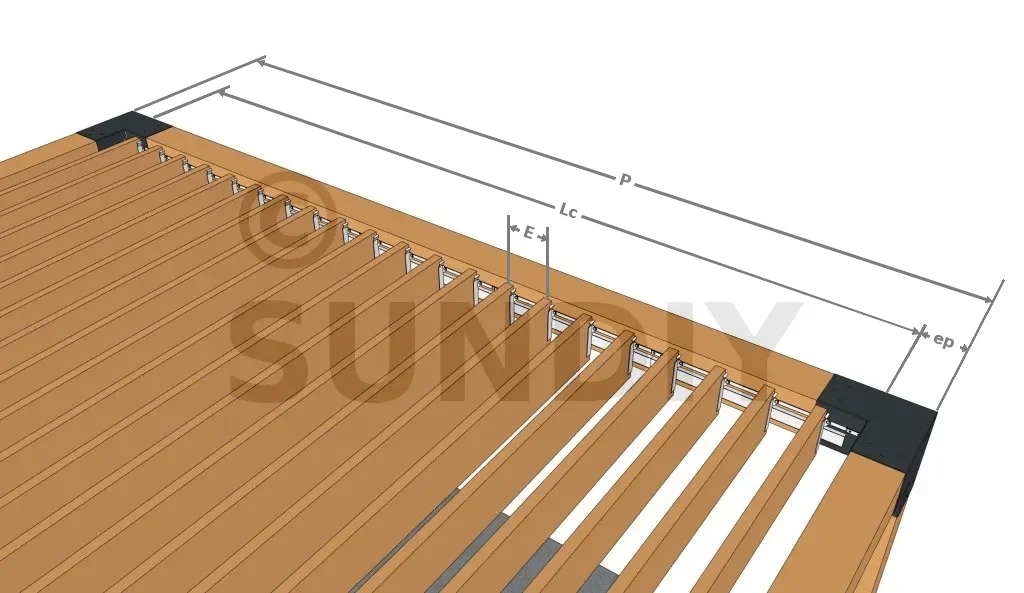

P = Tiefe der Pergola (300 cm in unserem Beispiel)
E = Achsabstand der Lamellen = 9,55 cm
ep = Balkenstärke (12 cm in unserem Beispiel)
Es ist wichtig, ein Spiel von 2,1 cm zu berücksichtigen. Dieses entspricht den Abmessungen der Anschläge. Der Anfangsanschlag beträgt 0,7 cm, der Endanschlag 1,4 cm.
Lc = abzudeckende Länge = P - (ep x 2) – (0,7 + 1,4)
Anwendungsbeispiel:
Lc = 300 - (12 x 2) – (2,1) = 273,9 cm
Berechnung der Lamellenanzahl:
Anzahl der Lamellen = L / E
Anzahl der Lamellen = 273,9 / 9,55 = 28,68
Das berechnete Ergebnis muss immer auf die nächstniedrigere ganze Zahl abgerundet werden. Die erforderliche Anzahl an Lamellen beträgt somit 28.

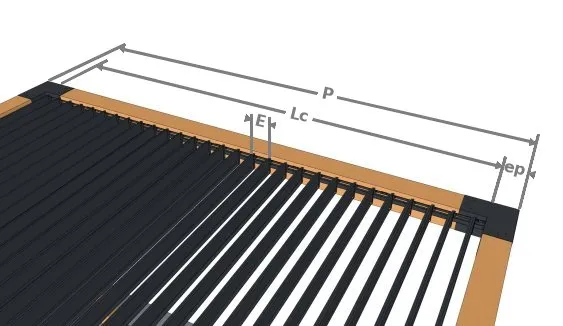

Dazu genügt es, die oben angegebene Berechnung umzukehren.
Für die SUNDIY XL Mechanismen beträgt der Achsabstand 12,8 cm
P = (Anzahl der Lamellen x E) + (ep x 2) + (0,7 + 1,4)
Anwendungsbeispiel:
P = (30 x 12,8) + (12 x 2) + (2,1) = 410,1 cm
Um 30 SUNDIY XL Lamellen mit Balken von 120 x 120 mm korrekt einzusetzen, muss die Tiefe 410,1 cm betragen.
Hier wird die umgekehrte Berechnung der oben beschriebenen Formel angewendet.
Für SUNDIY-Mechanismen beträgt der Achsabstand 9,55 cm
P = (Anzahl der Lamellen x E) + (ep x 2) + (0,7 + 1,4)
Anwendungsbeispiel:
P = (26 x 9,55) + (12 x 2) + (2,1) = 274,4 cm
Damit 26 SUNDIY-Lamellen mit Balken von 120 x 120 mm korrekt eingesetzt werden können, muss die Tiefe 274,4 cm betragen.
