Der maßgefertigte Balkenschuh AG703 - Réf. AG703
Die Balkenschuhe mit Trägern AG703 und AG713 bieten die Möglichkeit, die Höhe zu verstellen, indem die Träger je nach gewünschter Konfiguration auf den Hauptträger geklappt werden.
-
ReferenzAG703
-
HerstellungFranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346 und Sylodyn® : Polyurethan Sylomer® SR220.
-
MarkeSIMPSON Strong-Tie
-
Tiefe (C)48mm
-
Höhe (B)(344-Breite (A))/2
-
Höhe (E)(680-Breite (A))/2
-
Tiefe (F)49.2mm
-
Tiefe (D)25mm
-
Bohrungen am Träger Ø4.518
-
Bohrungen auf den Hauptträger Ø4.510
Riemchen-Clog
Die Riemenclogs AG703 und AG713 bieten die Möglichkeit, die Höhe durch Falten der Riemen am Träger entsprechend der gewünschten Konfiguration anzupassen.
Einsatzbereiche
- Dachsparren befestigen,
- Balken,
- Überschriften, ...
Technische Daten
Abmessungen

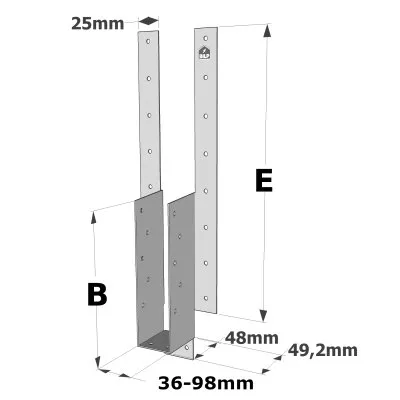

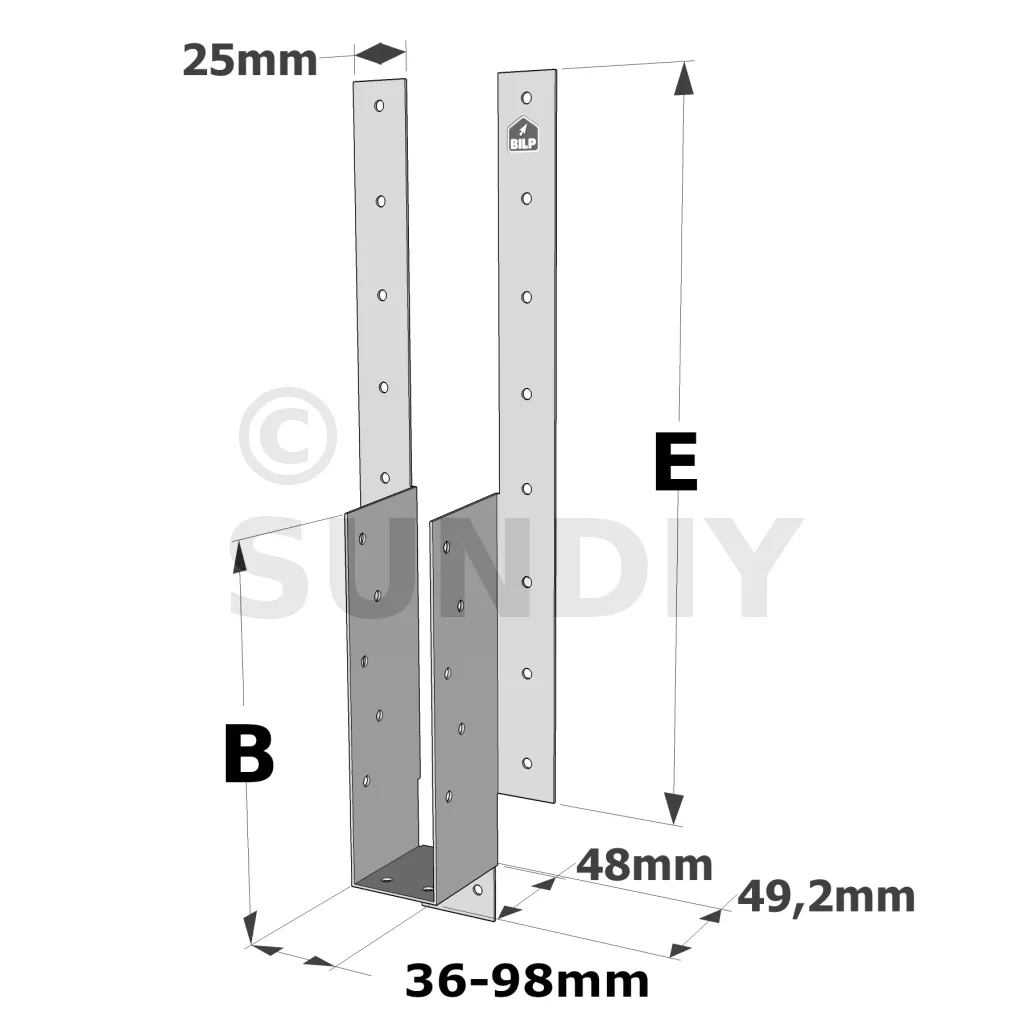

| Referenzen | Abmessungen [mm] | Bohrungen am Träger | Bohrungen am Träger | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4,5 | Ø4,5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Eigenschaftswerte - Holz auf Holz - Flache Flügel
| Referenzen | Eigenschaftswerte - Holz auf Holz - Flache Flügel | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C18-Holz [kN] | Kennwerte - C24-Holz [kN] | Kennwerte - SCL-Holz [kN] | |||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Menge | Menge | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Eigenschaftswerte – Holz auf Holz – Befestigung von oben
| Referenzen | Kennwerte - Holz auf Holz - Obere Befestigung | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – C18-Holz [kN] | Charakteristische Werte – C24-Holz [kN] | Charakteristische Werte - SCL Holz [kN] ] | ||||||
| Getragen | Getragen | R1.k | R2.k | R1.k | R2.k | R1 .k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Beim Tragen:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Auf dem Holzträger:
- Beringte Spitzen CNA Ø3,1x35 als Referenz AG703.
- Beringte Spitzen CNA Ø4,0x50 als Referenz AG713.
Einrichtung
2 mögliche Konfigurationen:
- Flache Flügel, traditionelle Montage identisch mit Außenflügel-Sabots,
- Gefaltete Flügel zur Höhenverstellung des Schuhs im Verhältnis zum Stützelement. Nageln Sie die gefalteten Flügel fest.
