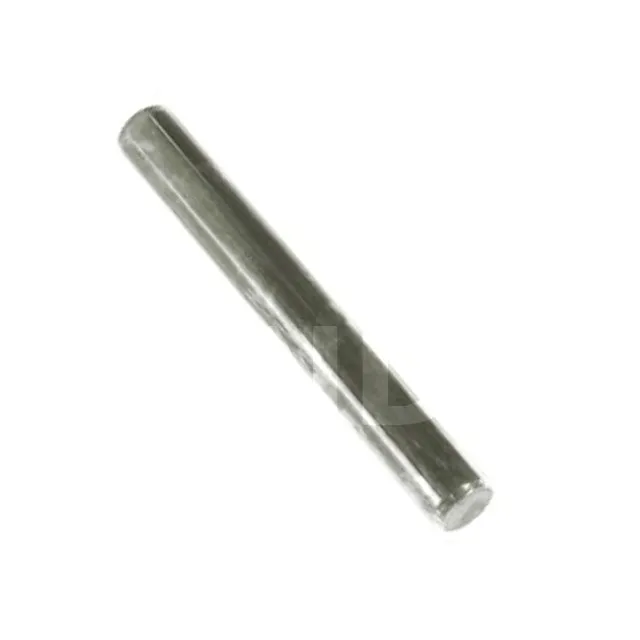

Stabdübel für T- Verbinder - EDELSTAHL A4 - Réf. STD12X100S

Balkenschuhe mit außenliegenden Schenkeln, SBE ECONOMIC-Serie (Dicke 1,5 mm, Tiefe 55 mm) - Réf. SBE32/99

AUF LAGER

Sofortiger Versand verfügbar für 54 Einheiten verfügbar.
Geliefert in 24/72h

5€⁵³

ohne MWST / Stabdübel

(6.64 € inkl. MWST)

Durchmesser :
- 12mm
Länge :
- 100mm
Andere Wahlmöglichkeiten

Referenz
STD12X100S
Herstellung
französisch
Material
Edelstahl A4 gemäß DIN EN 10088
Marke
SIMPSON Strong-Tie
Passende Produkte
PPS170IX, PPSDT230IX

Stabdübel für T- Verbinder - Edelstahl A4

Die Edelstahlstabdübel STDS sind für die Lastaufnahme von Edelstahl-Strukturverbindern mit Simpson Strong-Tie-Steg unerlässlich. Sie ergänzen die CBHS T-Balkenträger aus Edelstahl und ermöglichen auch die Befestigung von Holzpfosten an den T-Edelstahlpfostenträgern PPS170IX und PPSDT230IX.

Eigenschaften

Leistungserklärungen :FR-DoP-h10/0004

Werkstoff

Edelstahl A4 gemäß DIN EN 10088.

Vorteile

Abgeschrägtes Ende für ein vereinfachtes Eindringen in das Holz,
Rostfreier Stahl für bessere Korrosionsbeständigkeit in aggressiven Umgebungen.

Anwendungen

Träger

T-Balkenträger aus Edelstahl,
Strukturelle T-Pfostenträger aus Edelstahl,
Edelstahlplatten, ...

Anwedungsbereiche

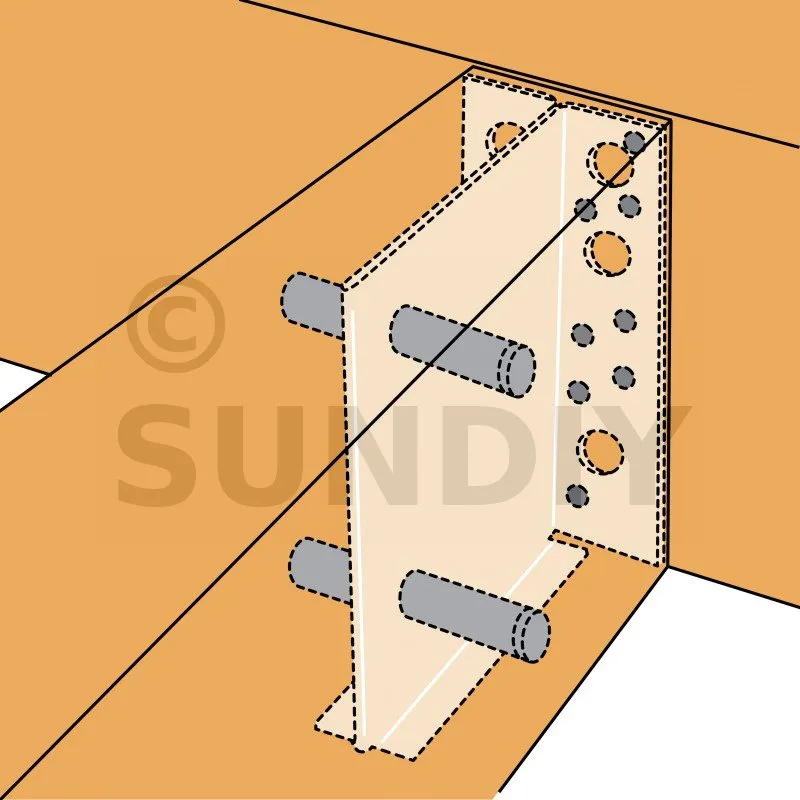

Befestigung von T-Balkenträger aus Edelstahl,

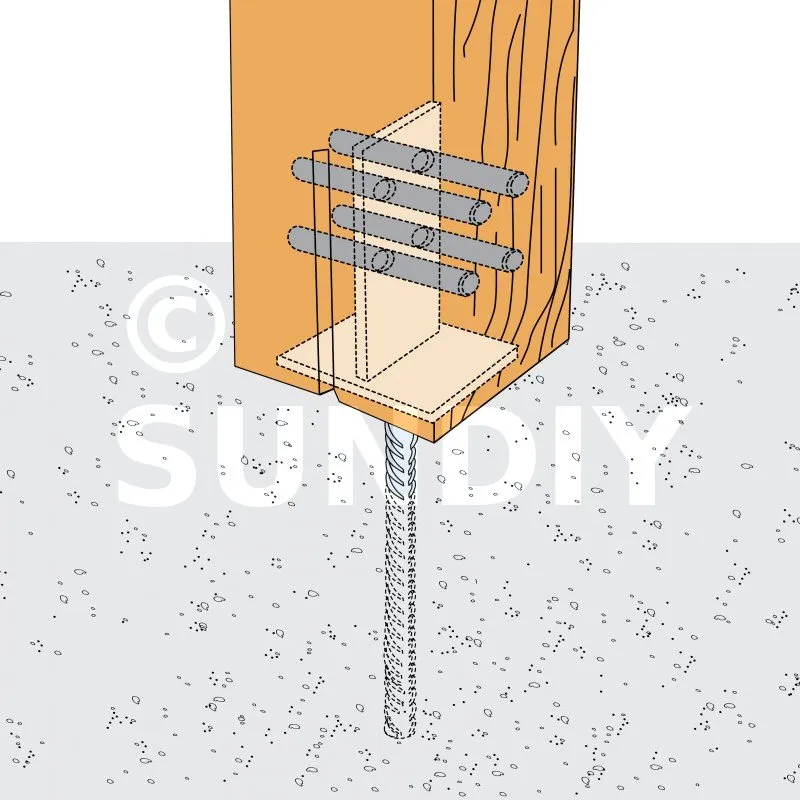

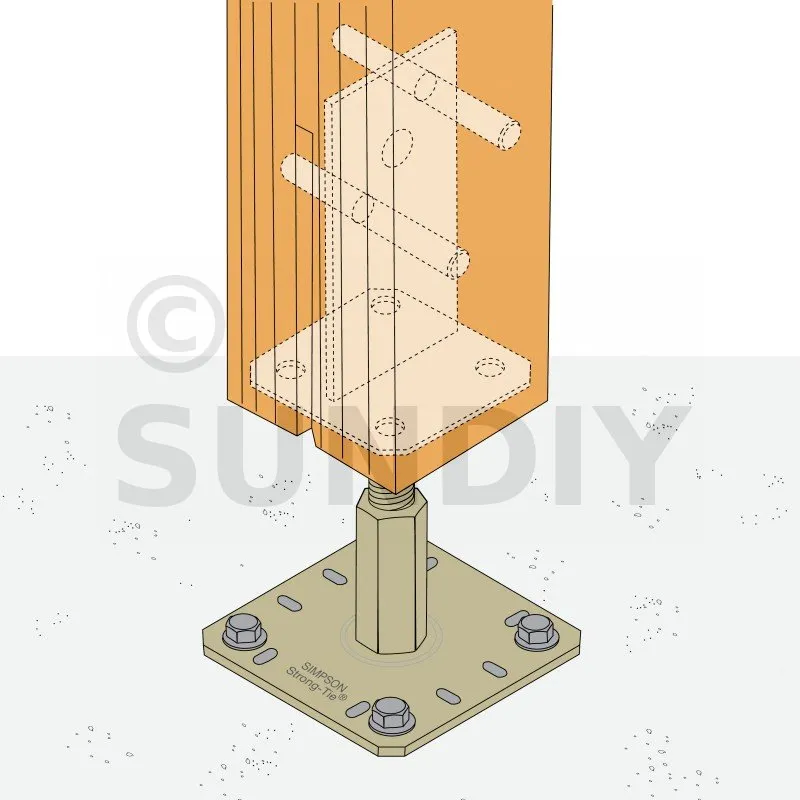

Befestigung von strukturellen T-Pfostenträger aus Edelstahl,
Befestigung von Edelstahlplatten, ...

Technische Daten

Abmessungen

Referenzen	Befestigungsabmessungen [mm]		Kompatible Produkte
	d	l
STD8X60-B	8	60	TU12
STD10X60S	10	60	CBHS
STD10X80S	10	80	CBHS
STD10X100S	10	100	CBHS
STD12X60S	12	60	PPS170IX, PPSDT230IX
STD12X100S	12	100	PPS170IX, PPSDT230IX
STD12X140S	12	140	PPS170IX, PPSDT230IX
STD12X200S	12	200	PPS170IX, PPSDT230IX

Charakteristische Merkmale

Referenzen	Charakteristische Merkmale
	Charakteristisches plastisches Fließmoment [My,k] [Nm]
STD10X60S	59.7
STD10X80S	59.7
STD10X100S	59.7
STD12X60S	95.9
STD12X100S	95.9
STD12X140S	95.9
STD12X200S	95.9

Installation

Die Vorbohrung wird mit einem Durchmesser ausgeführt, der kleiner oder gleich dem Nenndurchmesser des Stabdübels ist,
Die Fasen erleichtern das Einsetzen der Elemente in das Holz,
Die Stabdübel tragen zur Lastaufnahme unserer Verbinder bei. Es sind die Verarbeitungsempfehlungen zu beachten, die in den folgenden ETAs angegeben sind: ATE-07/0125 (Bügel mit Innenkern) und ETA-07/02850 (Pfostenträger).
