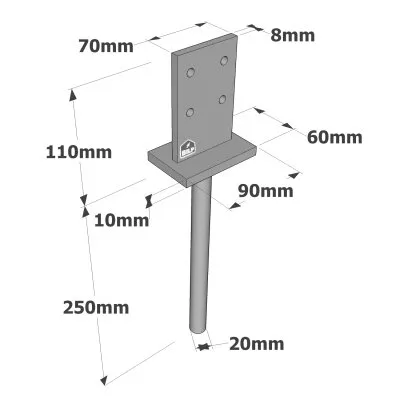

T-Pfostenträger mit Steg zum Einbetonieren - Réf. PIG
- ReferenzPIG
- Herstellungfranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
- MarkeSIMPSON Strong-Tie
- Breite (A)90mm
- Bohrungen der Kopfplatte4Ø8.5
- Höhe (C)110mm
- Tiefe (B)60mm
- Höhe (F)250mm
- Durchmesser (G)20mm
- Dicke t18mm
- Dicke t212mm
- Maximal zulässige Belastung in Druckrichtung3.66 Tonnen
T-Pfostenträger mit Steg zum Einbetonieren
Das PIG wird verwendet, um die Pfosten zu verankern und vor Verrottung zu schützen. Er muss in den Beton eingegossen werden.
Eigenschaften :
Technische Zulassungen :ETA-07/0285
Leistungserklärungen :FR-DoP-e07/0285
Material :
- S235JR gemäß DIN EN 10025.
- Finish Feuerverzinkung gemäß DIN EN ISO 1461,
Vorteile :
- Lastaufnahme beim Anheben,
- Einstellbare Höhe dank der zu verankernden Stütze,
- Verbesserte Diskretion.
Anwendungen
Träger :
- Hauptträger : Beton
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Pfosten für Vordächer und Pergolen
- Pfosten für Verandas und Terrassen,
- Konsolenpfosten...
Technische Daten

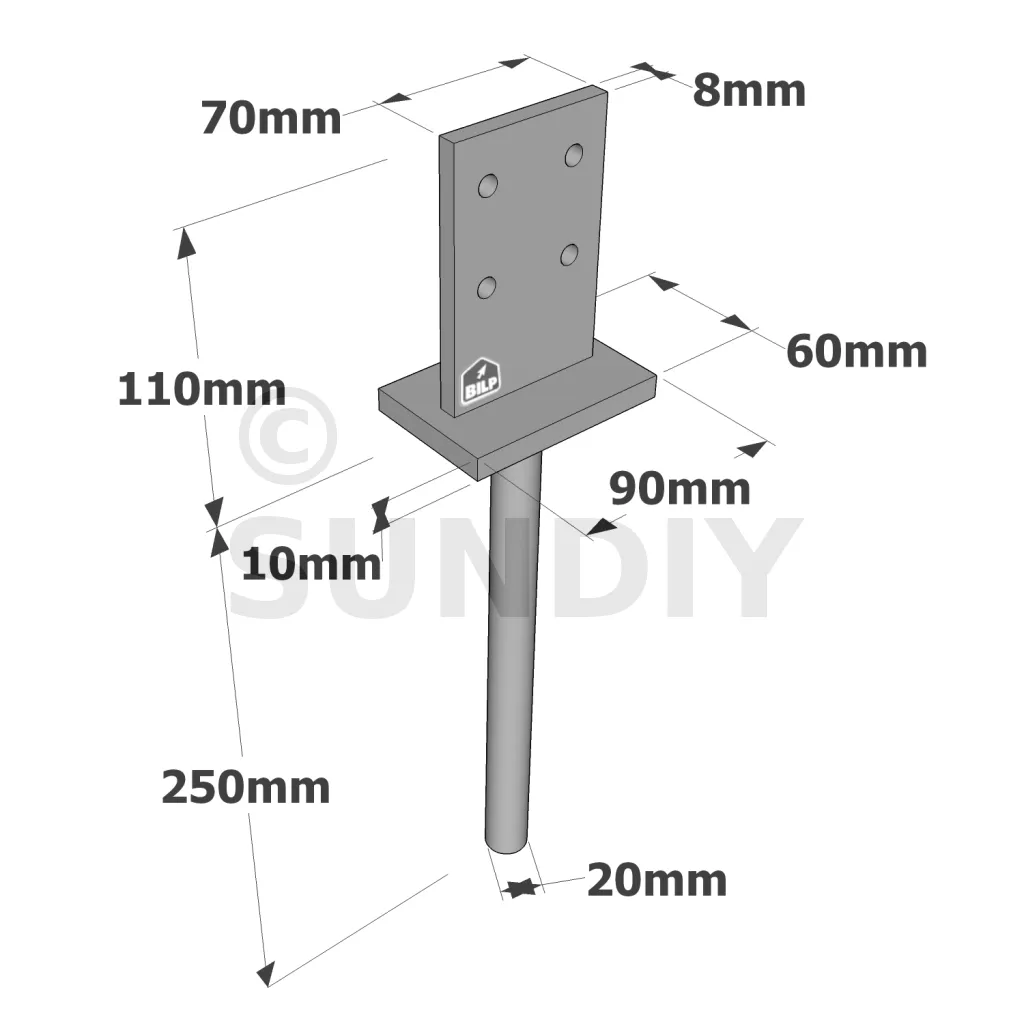

Abmessungen
Achtung: Diese Konstruktion ist nicht für jede Holzart und nicht für jede Region geeignet. Vor der Umsetzung sollten statische Berechnungen durchgeführt werden, um die passenden Querschnitte für alle Bauteile festzulegen.
| Referenzen | Abmessungen [mm] | Bohrungen der oberen Platte | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | G | H | t1 | t2 | Ø8.5 | |
| PIG | 90 | 60 | 110 | 250 | 20 | 70 | 8 | 10 | 4 |
Produktleistung
Achtung: Diese Konstruktion ist nicht für jede Holzart und nicht für jede Region geeignet. Vor der Umsetzung sollten statische Berechnungen durchgeführt werden, um die passenden Querschnitte für alle Bauteile festzulegen.
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Anzahl | Typ | Pfostenbreite [mm] | Pfostenbreite [mm] | Pfostenbreite [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 54.5/kmod | 13.8 | 16 | 18.7 | 20.7 | min( 9.4 ; 7.9/kmod ) | min( 10.9 ; 7.9/kmod ) | min( 12.7 ; 7.9/kmod ) | 7.9/kmod | 3.1 | 4.1 | min( 5.9 ; 5.3/kmod ) | min( 7.9 ; 5.4/kmod ) | min( 9.4 ; 5.7/kmod ) | 6.3/kmod |
vereinfachte charakteristische Werte
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | R1.k | R2.k | R3.k | R4.k | |||||||||||||
| Anzahl | Typ | Pfostenbreite [mm] | Pfostenbreite [mm] | Pfostenbreite [mm] | |||||||||||||
| 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 60 | 80 | 100 | 120 | 140 | 160 | ||||
| PIG | 4 | STD8x L | 77.8 | 13.8 | 16 | 18.7 | 20.7 | 9.4 | 10.9 | 11.3 | 11.3 | 3.1 | 4.1 | 5.9 | 7.9 | 8.1 | 9 |
* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)) beruhen. Für andere Belastungsdauern und Nutzungsklassen siehe ETE-07/0285.
Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen
Auf Holzpfosten :
- STD-Stabdübel8 oder Ø 8 mm-Bolzen.
Auf Beton :
- Vergießen des Betonrundstabs Ø 20 mm in der Betonplatte mit AT-HP-Verbundmörtel.

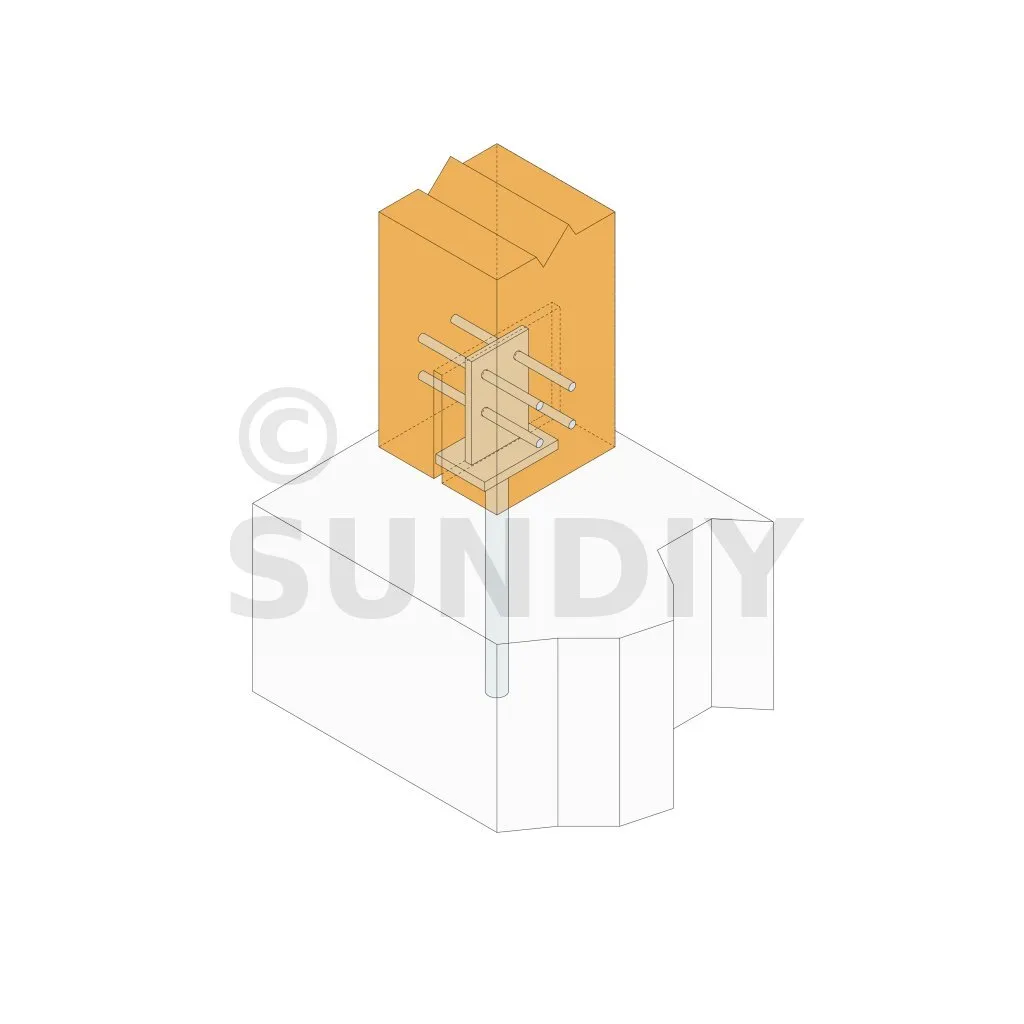

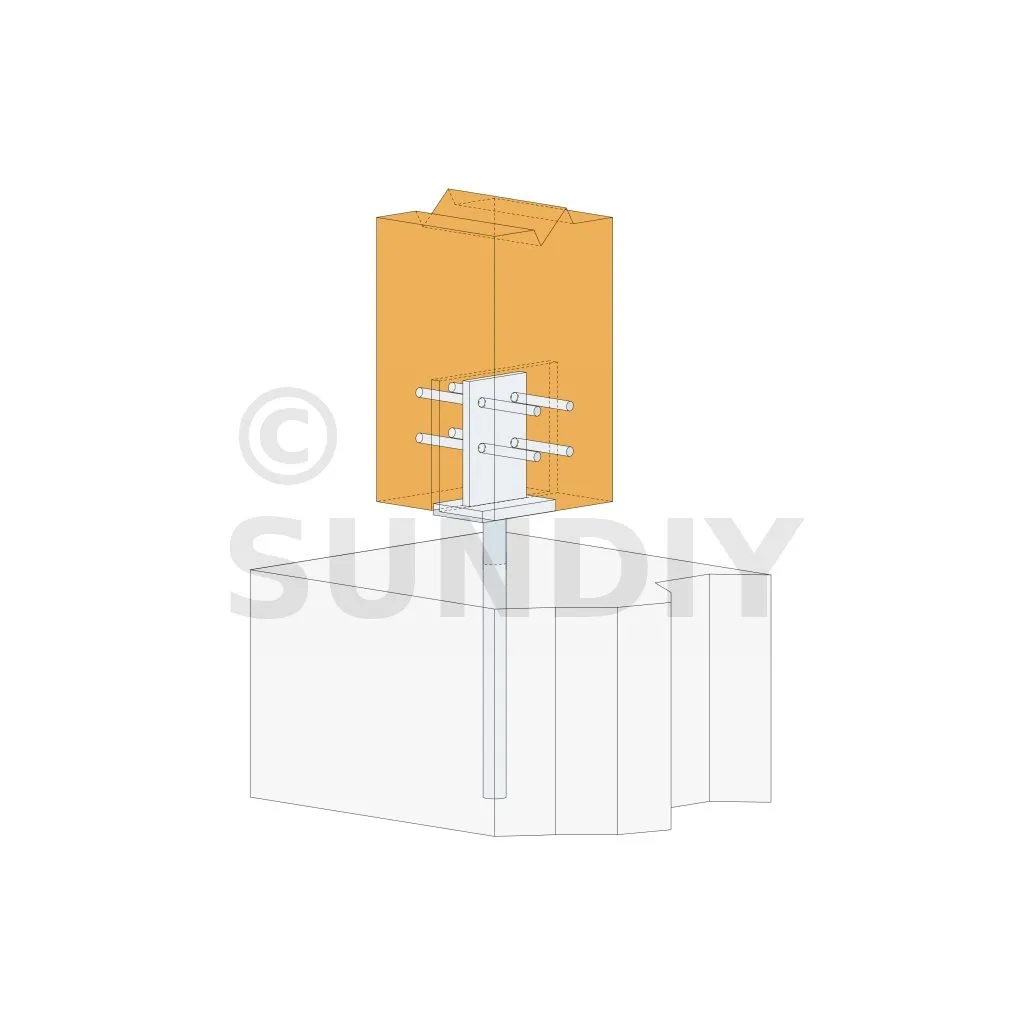

Installation
Obere Platte :
1. Einen vertikalen Einschnitt in den Kern des Pfostens machen (Breite entsprechend der Stegdicke).
2. Identifizieren Sie die Position der Stabdübel (oder Bolzen) an den Flanschen des Pfostens.
3. Bohren Sie quer durch den Pfosten, um die Stabdübel einzusetzen. (Bohrdurchmesser abhängig vom Durchmesser der Stabdübel).
4. Positionieren Sie den Pfostenträger als Steg und stecken Sie die Stabdübel ein.
Fußplatte :
1. Befestigen Sie den Pfostenträger am Pfosten,
2. Bohren Sie senkrecht in die Halterung, mit dem empfohlenen Durchmesser und der empfohlenen Tiefe,
3. Setzen Sie den Pfosten auf und befestigen Sie ihn mit einer Schraube am Boden,
4. Der Pfostenträger kann auch in den Beton eingegossen werden, wenn dieser gegossen wird.
Achtung: Diese Konstruktion ist nicht für jede Holzart und nicht für jede Region geeignet. Vor der Umsetzung sollten statische Berechnungen durchgeführt werden, um die passenden Querschnitte für alle Bauteile festzulegen.
