Langschaftdübel aus Nylon Senkkopf - Réf. FPN08150_50

Langer Nylon-Knöchel

Merkmale

Technische Zulassungen:ETA-12/0358;
Leistungserklärungen:FR-DoP-e12/0358

Vorteile :

• Montage durch: Holz und vormontierte Dübel.
• 8 Lamellen, die jegliche Drehung im Bohrloch verhindern.
• PA6-Polyamidanker, der eine sehr gute Zeitbeständigkeit garantiert.

Anwendungen

Unterstützung
Beton, Porenbeton, Naturstein, Voll- und Hohlmauerwerk.

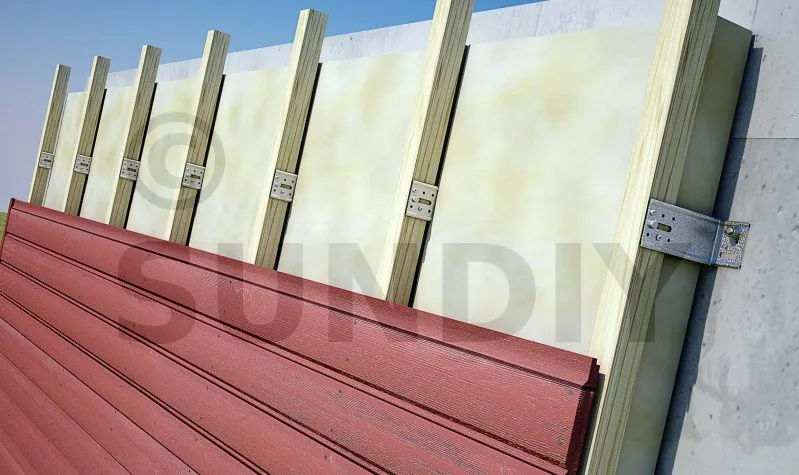

• Befestigung von Sparren oder Dachlatten.
• Befestigung einfacher Konsolen und Tischlerarbeiten.
• Befestigungsschienen und Klemmen für Kabel und Rohre.

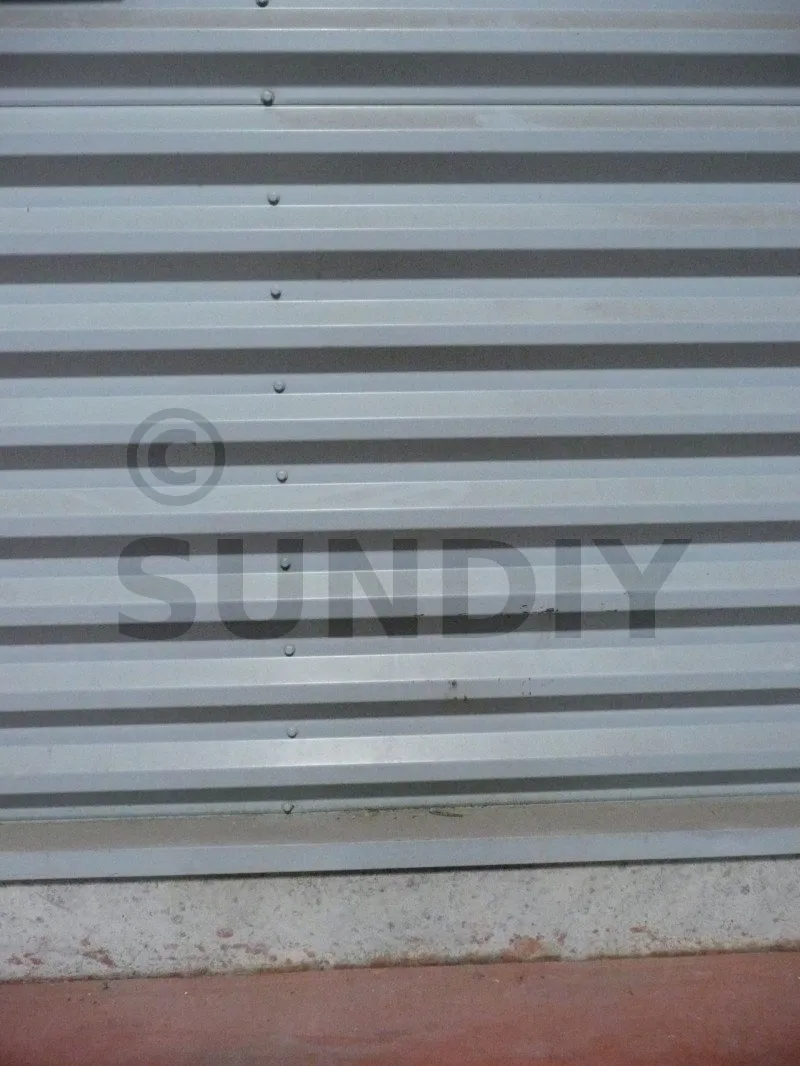

• Anbringung dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Zug-Betriebslasten [kN] (1-2)

Betriebslasten in Scherung [kN] (1-3)

1) Betriebslasten: Sie werden aus den in den ETAs angegebenen charakteristischen Werten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert γ f = 1,4 angewendet werden.

2) Betriebslasten im Zugbetrieb: Sie werden für unbewehrten Beton und Standard-Stahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.

3) Gebrauchslasten auf Scherung: Die Gebrauchslasten auf Scherung werden für eine Verankerung allein ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.

4) Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σ L + σ R ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σ R = 3N/mm2 aus ( σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

5) Betonhohlblock: Bei der Verwendung auf Betonhohlblock muss unbedingt darauf geachtet werden, dass der Dübel die 2. Zelle durchquert.

Durchführung

Montage :
Dieser Anker ermöglicht eine schnelle Installation auf und durch das zu befestigende Teil. Die seitlichen Rastnasen sorgen für perfekte Formbeständigkeit und Arretierung bei Hohl- und Vollmaterialien.

Montagedaten [mm]

Achsabstand, Randabstand und Trägerdicke [mm]
