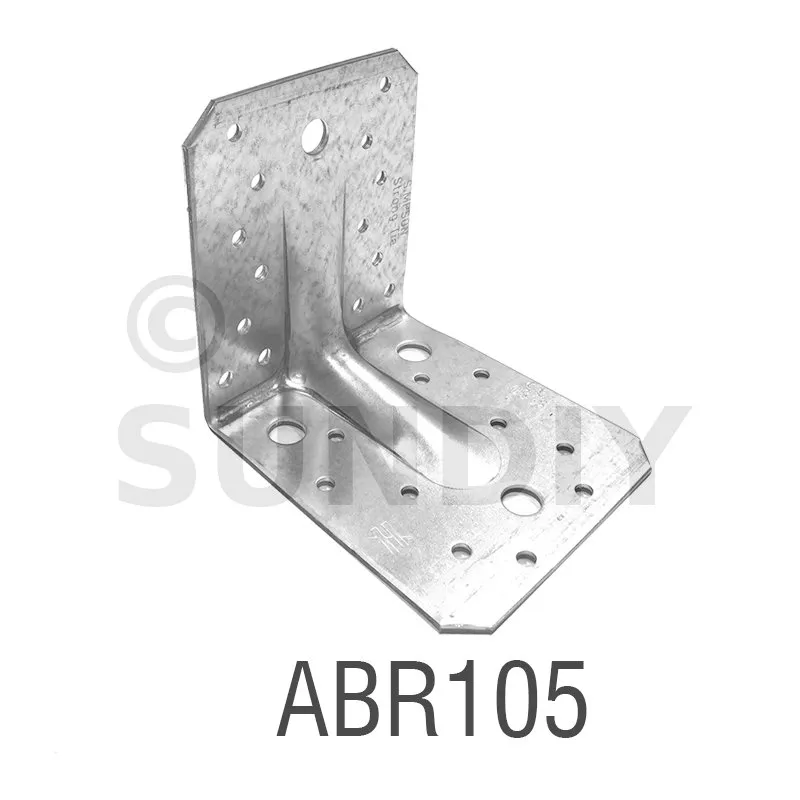

SPEZIELLE symmetrisch verstärkte Winkelverbinder für HOLZ - Réf. ABR105
- ReferenzABR105
- HerstellungFrançaise
- MaterialAcier galvanisé S250GD + Z275 suivant NF EN 10346
- MarkeSIMPSON Strong-Tie
- Breite (A)-
- Dicke3mm
- Bohrungen der Lasche B14Ø5, 1Ø11
- Bohrungen der Lasche A10Ø5, 3Ø11
- HOLZ/HOLZ-Befestigung - TotalvernagelungAile A : 10 ; Aile B : 14 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- HOLZ/HOLZ-Befestigung - TeilvernagelungAile A : 6 ; Aile B : 6 ; type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- Holzverbindung auf starrem TrägerAile A : 10 - type : Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile B : 1 - type : Boulons Ø10 ou Tirefonds Ø10
- Holz-/Holzbefestigung - Pfosten-/Trägertyp-
- EAN Code5701953351052
- HOLZ/starre Stützenbefestigung - vollständige Vernagelung-
- HOLZ/starre Stützenbefestigung - Teilvernagelung-
- Höhe105mm
SPEZIELLE verstärkte Halterungen
Die ABR-verstärkte Halterung wurde entwickelt, um eine hohe Steifigkeit zu bieten. Seine Größe ermöglicht eine große Vielseitigkeit bei Anwendungen auf Holz.
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 3 mm.
Vorteile
- Hohe Steifigkeit,
- Große Vielseitigkeit der Anwendungen...
Anwendungen
Unterstützung
- Träger: Massivholz, Brettschichtholz, Beton, Stahl...
- Porté: Massivholz, Verbundholz, Brettschichtholz, Dreiecksbinder, Profile usw.
Einsatzbereiche

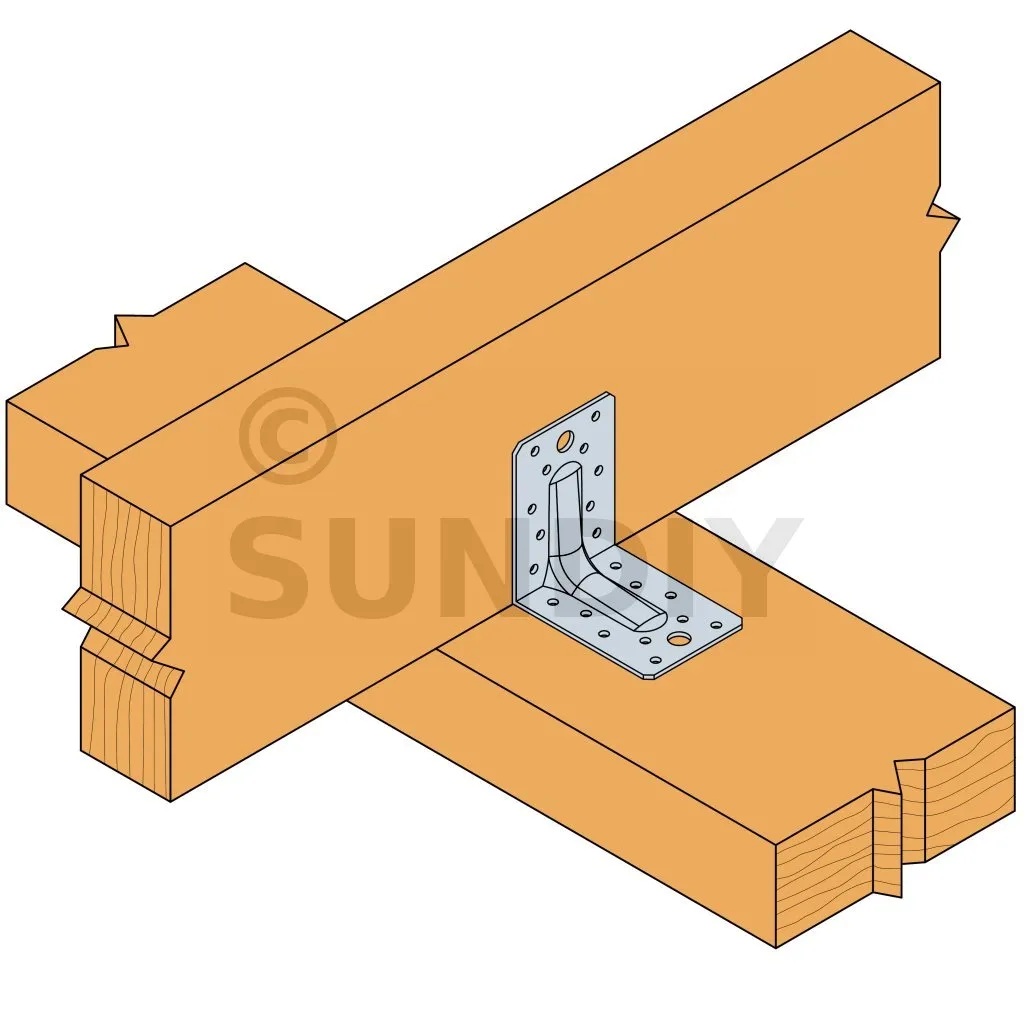

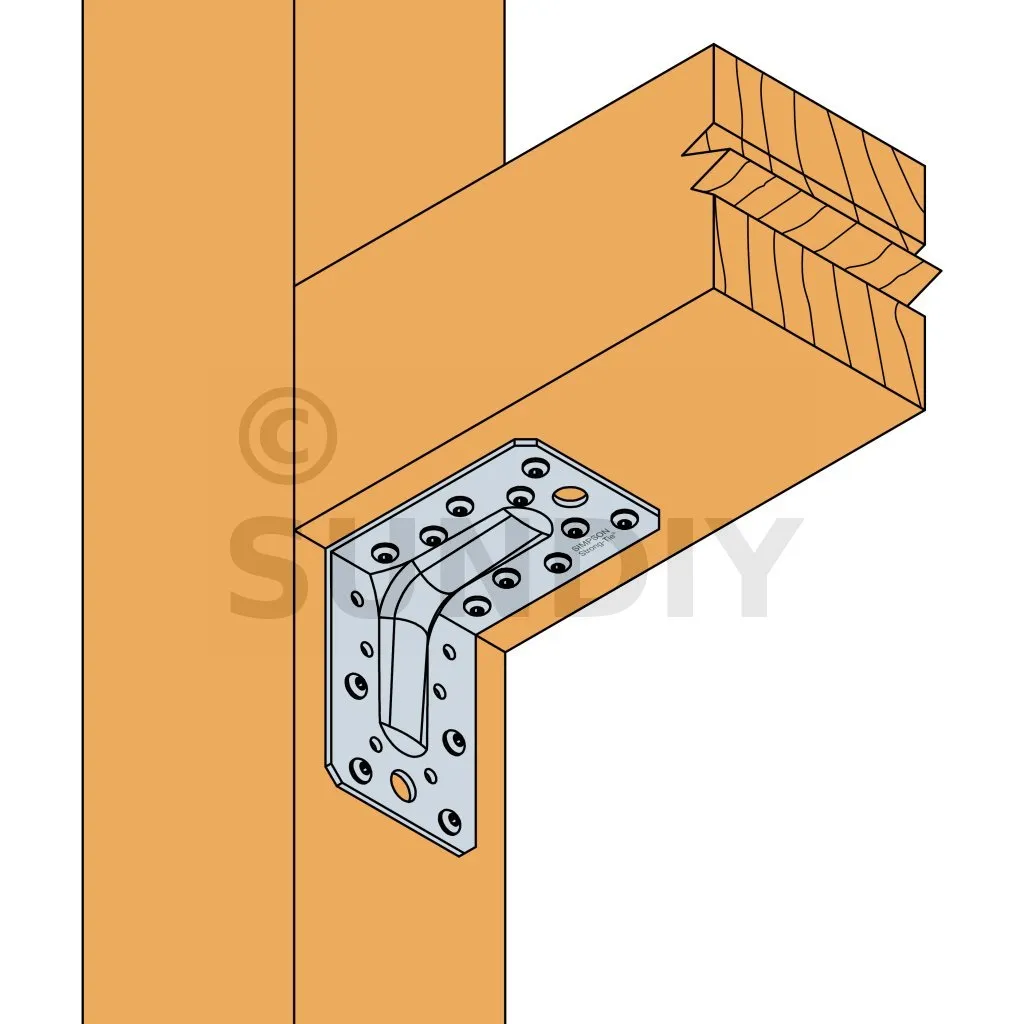

- Befestigung von Traversen,
- Verkleidungsschienen und Pfosten,
- Reparatur des Innenhofes, offenes Carport,
- Anker für Sparren, Konsolen, Kopfleisten...
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |
| ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |
| ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |

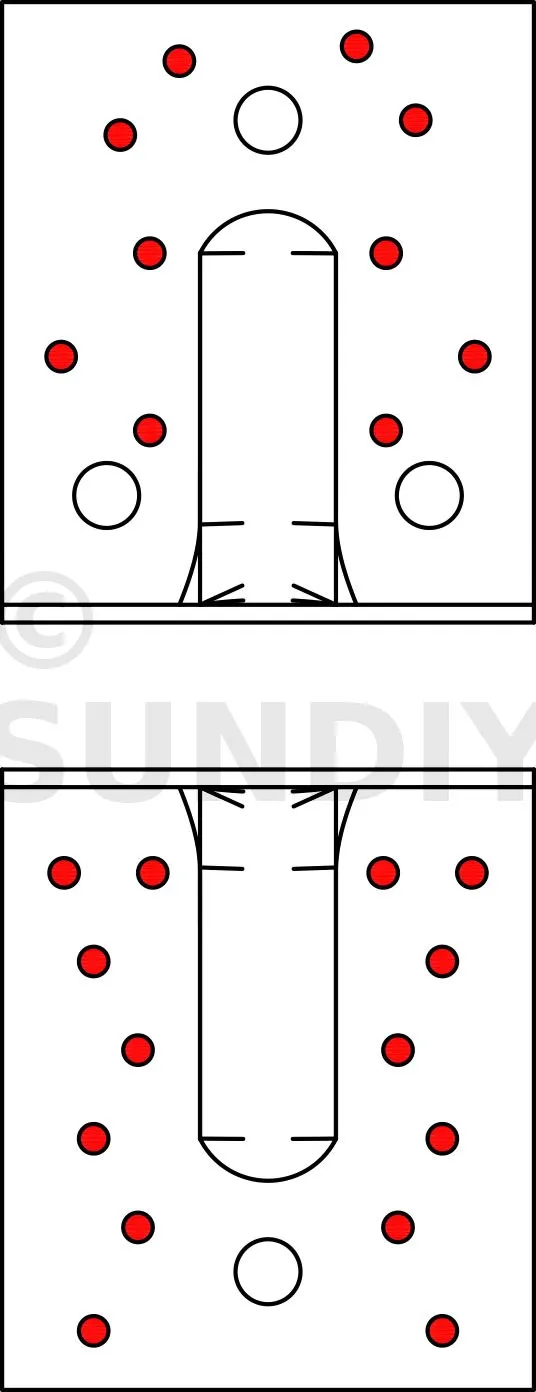

Merkmale Werte – Holz-Holz-Verbindung – Vollständige Vernagelung – 2 Klammern
| Referenzen | Merkmale Werte - Holz-Holz-Verbindung - Vollständige Vernagelung | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||
| Aile A | Aile B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
| ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
| ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm et e = 130 mm
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

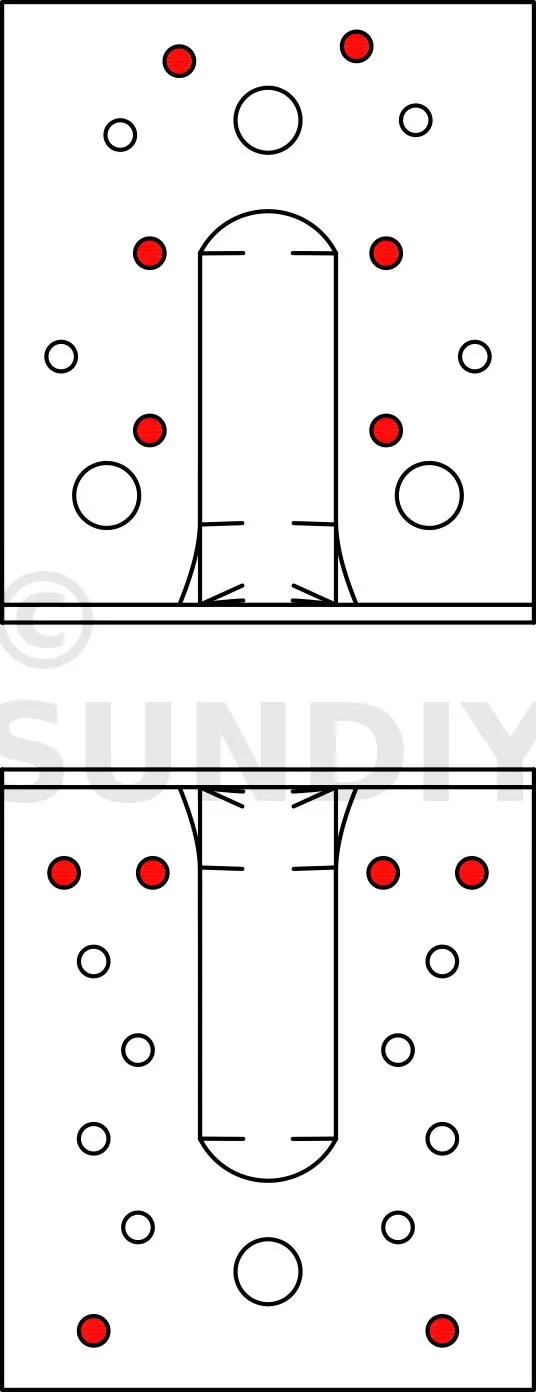

Kennwerte - Holz-Holz-Verbindung - Teilvernagelung - 2 Klammern
| Referenzen | Merkmale Werte - Holz-Holz-Verbindung - Teilvernagelung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||
| Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
| ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
| ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.

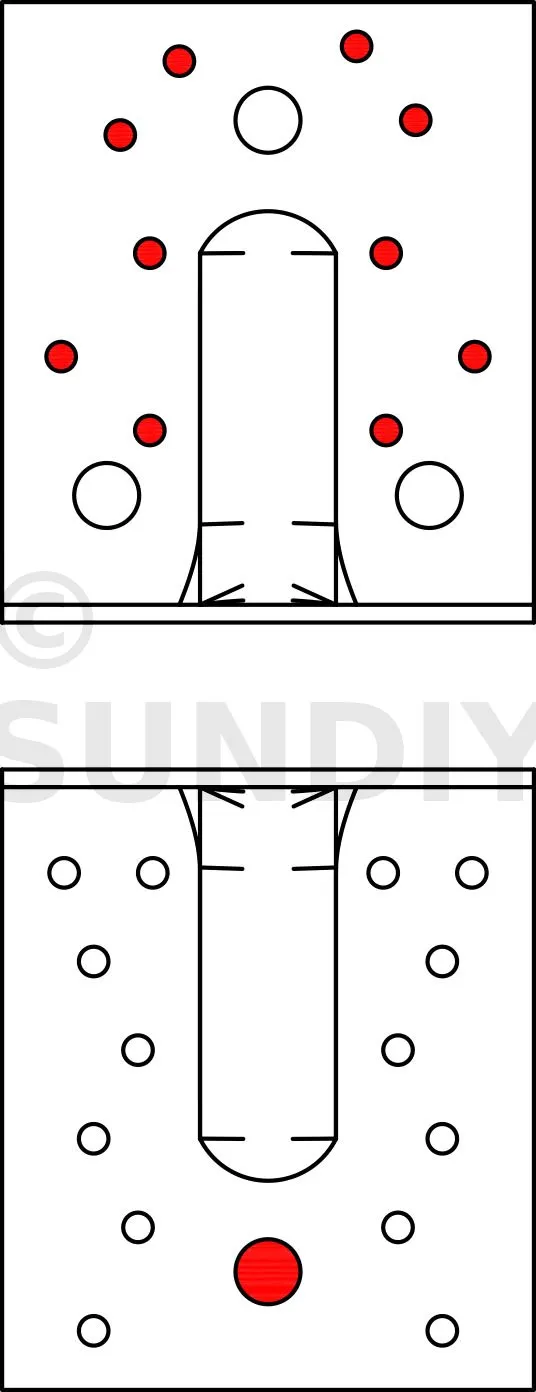

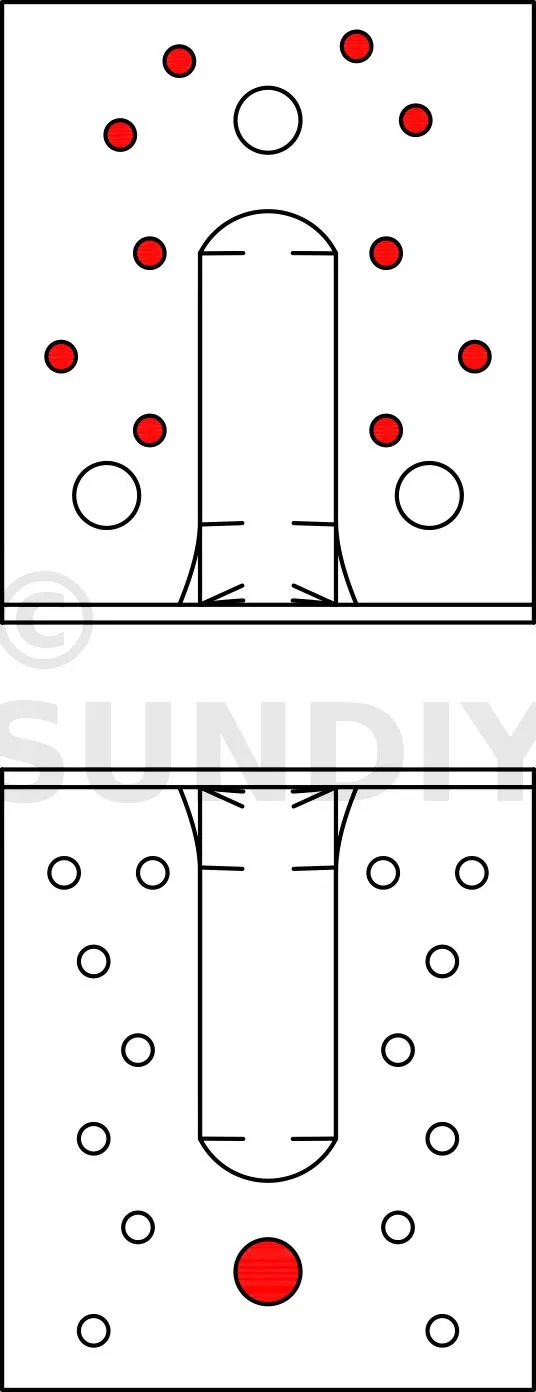

Kennwerte - Holzverbindung auf starrem Träger - 2 Konsolen
| Referenzen | Merkmale Werte – Holzverbindung auf starrem Träger | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||||||
| Qty | Type | Qty | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 10 | CNA | 1 | Ø10 | min(4,08; 7,7 / kmod) | min(4,88; 7,7 / kmod) | min(6,48; 7,7 / kmod) | min(8,08; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Art der Unterlage (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen zu wählen.
Um die Widerstandswerte für ein einzelnes Quadrat zu erhalten, ist es sinnvoll, die Werte in der obigen Tabelle durch zwei zu teilen, vorausgesetzt, der unterstützte Balken ist an der Drehung gehindert. Konsultieren Sie unsere ETE-06/0106, wenn sich der Balken frei drehen lässt.
Kennwerte - Holz auf Holz - Verbindungsschrauben Ø10 - 2 Halterungen
| Referenzen | Kennwerte - Holz auf Holz - Montage mit Ø10 Verbindungsschrauben | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24-Holz - 2 Halterungen pro Baugruppe [kN] | |||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||
| Menge | Typ | Menge | Typ | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
| ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
