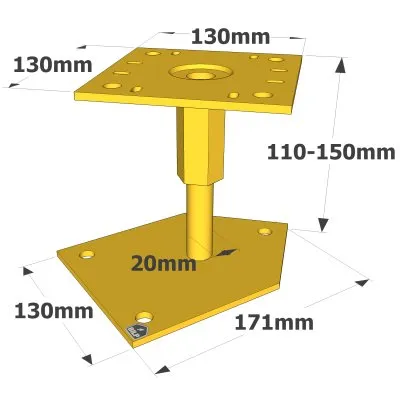

Pfostenträger für Betonplattenecke, höhenverstellbar : 100 bis 150 mm - Réf. PBLR
- ReferenzPBLR
- Dicke4mm
- Herstellungfranzösisch
- MaterialStahl S235JR gemäß DIN EN 10025 bichromatiert Zn12/C gemäß NF EN ISO 2081
- MarkeSIMPSON Strong-Tie
- Breite kleine Platte (C)130mm
- Breite große Platte (D)85mm
- Breite kleine Platte (A)130mm
- Höhe (B)100 bis 150mm
- Breite große Platte (G)71mm
- Bohrungen der Kopfplatte8Ø6x12 - 4Ø12mm
- Holzverbindung auf starrem TrägerAuf Pfosten : 4 Sechskant-Holzschrauben LAG Ø10x80 ; auf Beton : 4Ø10 (WA-Dübel; Gewindestange)
- Bohrungen der Bodenplatte3Ø12mm
- Maximal zulässige Belastung in Druckrichtung2.87 Tonnen

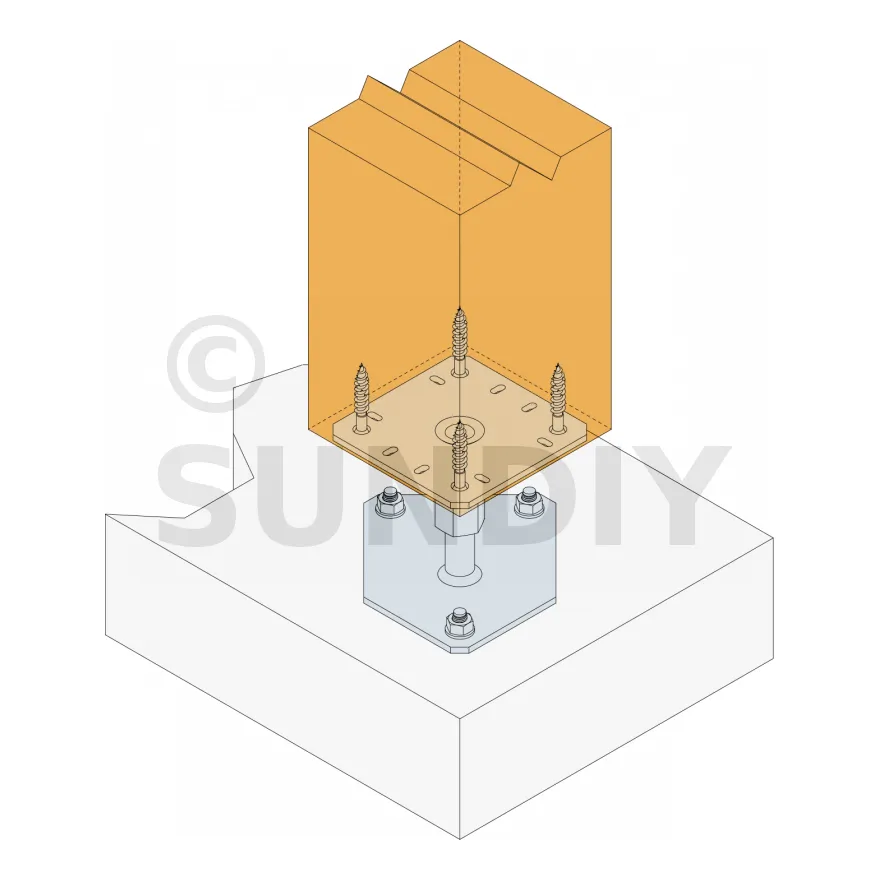

Verstellbarer Pfostenfuß für Betonplattenwinkel

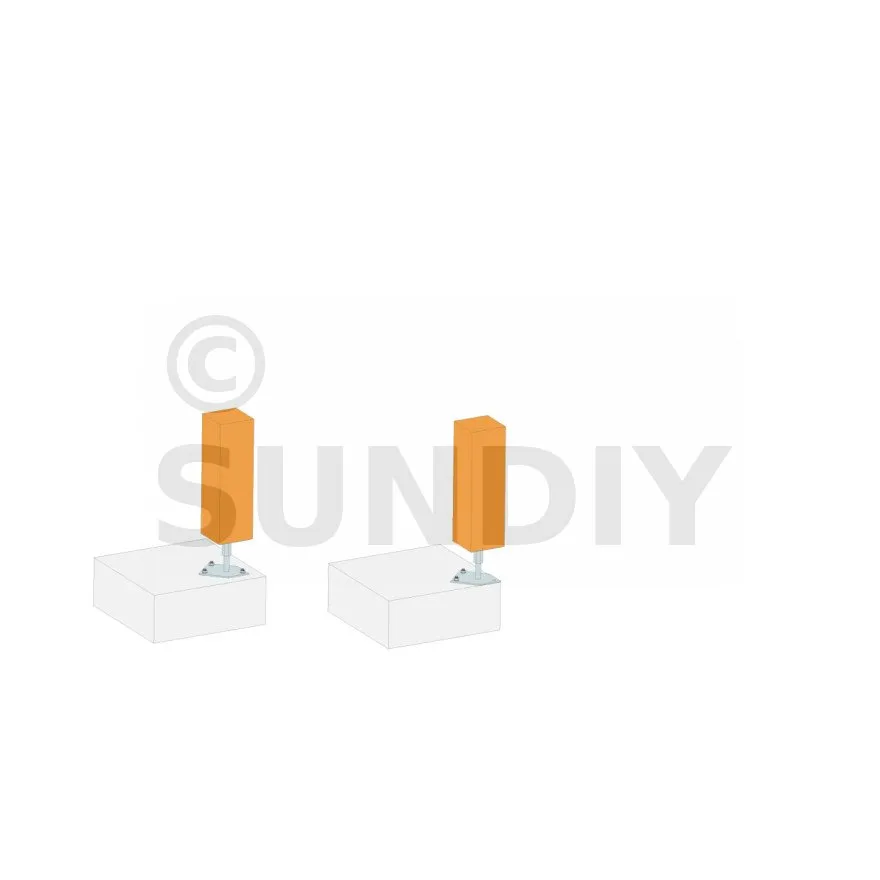

Die Pfostenträger vom Typ PBLR wurden so konzipiert, dass sie den gesetzlichen Anforderungen hinsichtlich der Einhaltung der Abstände mechanischer Anker am Rand der Betonplatte entsprechen. Sie können wahlweise an der Ecke, am Rand oder in der Plattenmitte eingesetzt werden.
Merkmale :
Gegenstand :
- S235JR-Stahl gemäß NF EN 10025.
- Schillernde gelbe elektroverzinkte Oberfläche (ohne Chrom VI) gemäß NF EN ISO 2081.
Vorteile :
- vor Ort einstellbar,
- Den Vorschriften angepasstes Design für den Einbau in einer Deckenecke,
- Ermöglicht die Einhaltung der Abstände an den Kanten der Stollen.
Anwendungen
Unterstützung:
- Träger: Holz, Beton, Stahl.
- Porté: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche:
- Geländerbefestigung,
- Befestigung der inneren Barriere...
Technische Daten

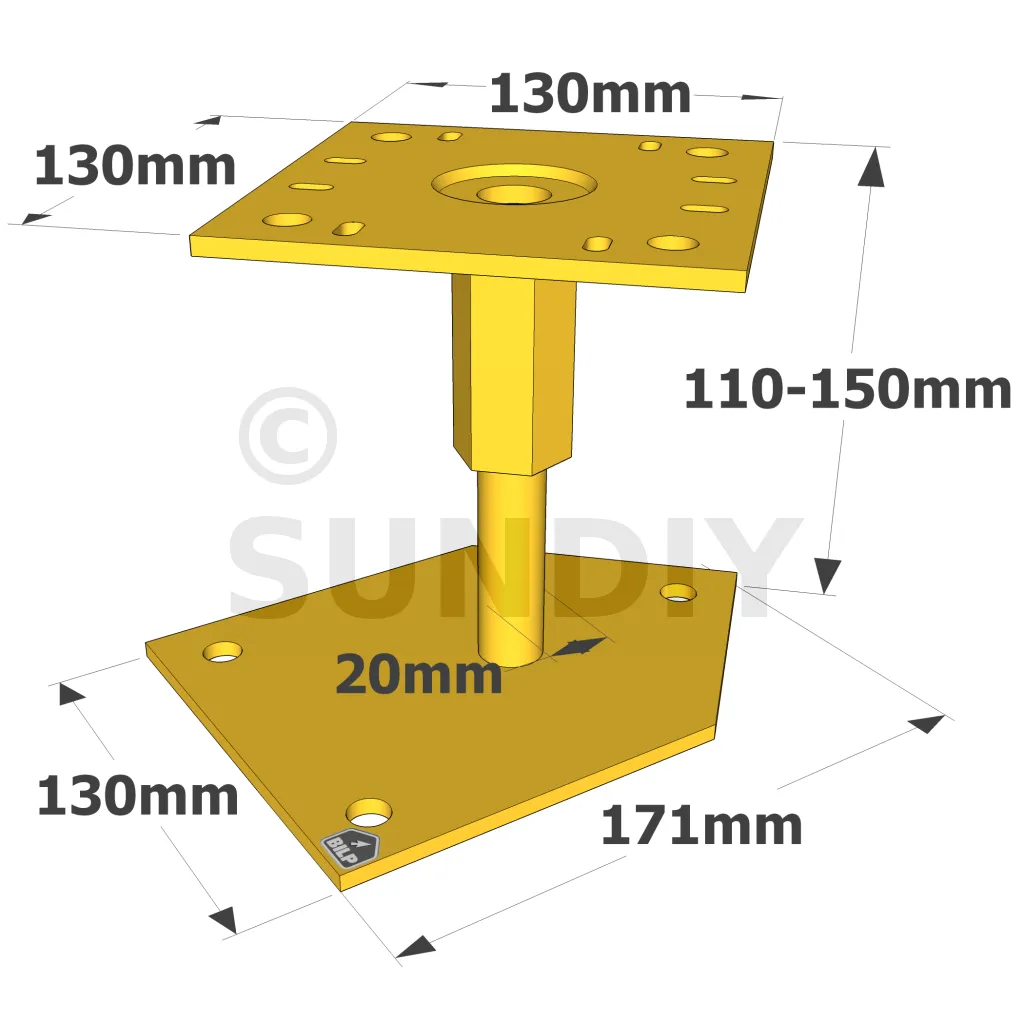

Abmessungen
| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø6x12 | Ø12 | Ø12 | |
| PBLR | 130 | 130 | 130 | 171 | 110-150 | 20 | 5 | 8 | 4 | 3 |
Charakteristische Werte – Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Post | Auf Beton | R1,k | |||
| Menge | Typ | Menge | Typ | ||
| PBLR | 4 | Ø10 | 4 | Ø10* | 51.1/kmod^0.5 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig von der Betonart, dem Achsabstand und den Randabständen müssen Standardlösungen gewählt werden.
Vereinfachte Kennwerte – Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | |||
|---|---|---|---|---|---|
| Auf Post | Auf Beton | R1,k** | |||
| Menge | Typ | Menge | Typ | ||
| PBLR | 4 | Ø10 | 4 | Ø10* | 61 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig vom Untergrund (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen auszuwählen.
**Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
