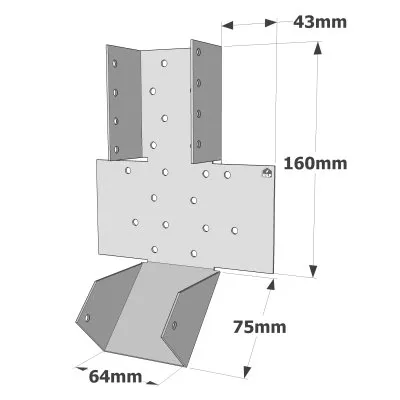

Balkenschuhe mit verstellbarer Neigung - Réf. SPR64/160
- ReferenzSPR64/160
- HerstellungFranzösisch
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Tiefe (C)76mm
- Länge des Schenkels (D)148mm
- Dicke1,5mm
- Min. Breite des Trägers [mm]62mm
- Max. Breite des Trägers [mm]64mm
Balkenschuhe mit verstellbarer Neigung
Der SPR-Balkenschuh mit einstellbarem Neigungswinkel ermöglicht die Befestigung von Sparren auf Holz- und Betonträger. Die Einstellung der Neigung wird auf der Baustelle für Neigungen bis zu 45° nach unten oder oben vorgenommen. Diese Einstellung muss nur einmal in die Richtung der gewünschten Neigung vorgenommen werden.
Eigenschaften :
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 mm.
Vorteile :
- Einstellung der Neigung auf der Baustelle.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton oder Stahl.
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche : - Balken,
- Pfetten,
- Schwellbalken...

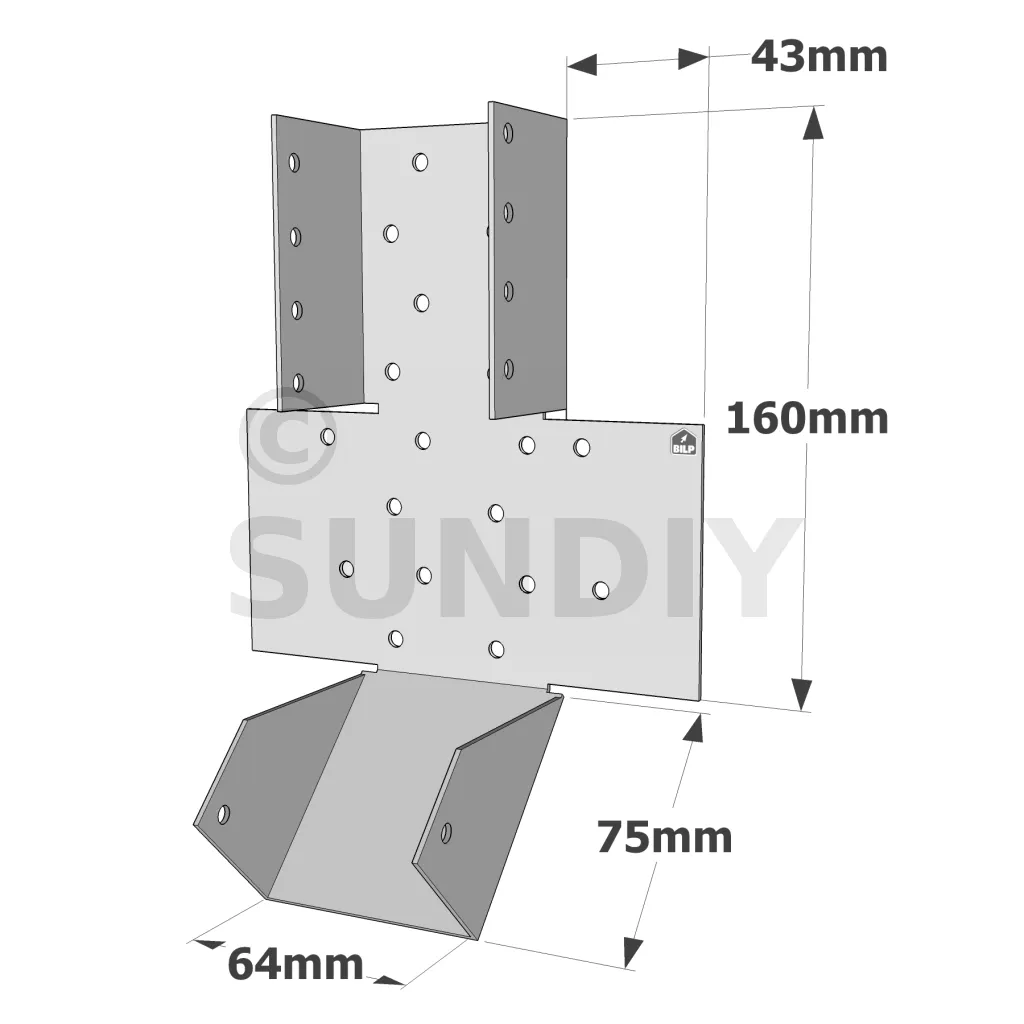

Abmessungen
| Artikel | Abmessungen Träger [mm] | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Breite | A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | ||
| Min. | Max. | |||||||||
| SPR38/120 | 36 | 38 | 38 | 120 | 74 | 43 | 78 | 1.5 | 9 | 6 |
| SPR50/140 | 48 | 50 | 50 | 140 | 74 | 43 | 78 | 1.5 | 18 | 8 |
| SPR64/160 | 62 | 64 | 64 | 160 | 74 | 43 | 78 | 1.5 | 20 | 10 |
| SPR76/180 | 74 | 76 | 76 | 180 | 74 | 43 | 78 | 1.5 | 22 | 12 |
| SPR100/300 | 98 | 100 | 100 | 300 | 74 | 43 | 78 | 1.5 | 34 | 24 |
Installation
Befestigungen
Auf Nebenträger :
- Kammnägel CNA Ø 4.0 x 35 oder CNA Ø 4.0 x 50 mm.
Auf Hauptträger :
Holzträger :
- Kammnägel CNA Ø 4.0 x 35 oder CNA Ø 4.0 x 50 mm.
- Sechskant-Holzschrauben und Bolzen Ø 10 mm.
Betonträger :
- Mechanische Verankerung WA M10-78/5 (für die Version SPR-B ).
- Chemische Verankerung Gewindestange Ø 10 mm : LMAS M10-155 mit Verbundmörtel AT-HP.
Metallträger :
- Bolzen Ø 10 mm.
Installation
Auf Holz :
1. Zeichnen Sie die Position des Trägers auf dem Hauptträger an,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf beiden Seiten vor,
3. Passen Sie den Schuh an die Markierungen an : Der Schuh sollte oben etwas weiter geöffnet sein als unten, um die Montage des Trägers zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Den Nebenträger in den Balkenschuh einlegen und teilweise oder vollständig festnageln.
Auf Beton :
1. Methode 1: Markiere die Bohrlöcher, indem du den Schuh auf den Tragbalken aufsetzt,
2. Methode 2: Markieren Sie die Position des Tragbalkens auf dem Träger, legen Sie den Schuh vor und markieren Sie die Zentren der Bohrungen,
3. Bohren Sie mit einem geeigneten Bohrer in den Träger,
4. Legen Sie den Balken vor und befestigen Sie ihn mit Ankerbolzen auf dem Träger,
5. Legen Sie den Nebenträger, der im Schuh getragen wird, vor, bevor Sie ihn befestigen.
