Von der hochwertigsten bis zur wirtschaftlichsten Lösung
Im weiteren Verlauf dieses Artikels verwenden wir immer dasselbe Beispiel und vergleichen verschiedene Lösungen. Bei jeder Lösung zeigen wir einen zusätzlichen Tipp, mit dem der Preis im Vergleich zur vorherigen Variante NOCH WEITER reduziert werden kann.

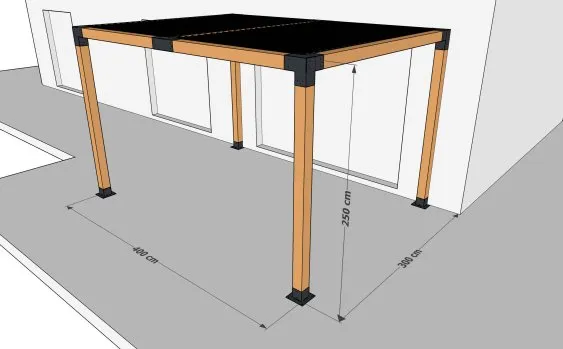

Wir planen mehrere Pergolen mit identischen Abmessungen, jedoch mit unterschiedlichen Materialien. Zunächst entwerfen wir eine Pergola mit 400 cm Breite und 300 cm Tiefe, ausschließlich mit SUNDIY-Produkten. Diese Variante bezeichnen wir als „TOP“. Anschließend prüfen wir weitere Alternativen, um die Baukosten zu senken.
Lösung 1: die TOP-Lösung – 3.937 €
Die TOP-Variante besteht aus einer Struktur aus Douglasien-Brettschichtholz. Diese Bauweise verbindet hohe Stabilität mit einer eleganten Optik. Die Dachlamellen aus ALUMINIUM sind verstellbar und ermöglichen eine präzise Steuerung von Schatten und Helligkeit – je nach Wunsch und Wetterlage. Dank der SUNDIY-Verbinder ist die Montage einfach, stabil und dauerhaft.
Die Farbe der Lamellen, Mechanismen und Verbinder kann je nach Bebauungsplan oder persönlichen Vorlieben angepasst werden. Sie sind in drei Farbtönen erhältlich: Anthrazitgrau RAL 7016, Weiß RAL 9010 und Weißaluminium RAL 9006.

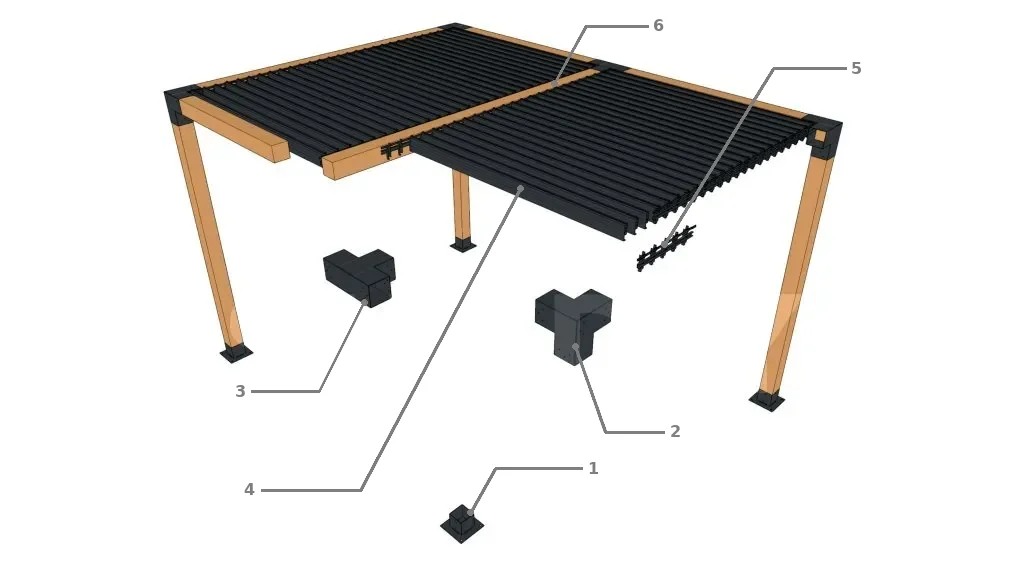

1. Pfostenträger – Innenbreite: 120 mm – Art.-Nr. CAS120SP7016
2. 120-mm-Verbinder mit 3 Abgängen – rechtwinklig – Art.-Nr. CAS1203DP7016
3. 120-mm-Verbinder mit 3 Abgängen in T-Form – Art.-Nr. CAS1203D7016
4. Aluminiumlamellen 20 mm, Länge 2 m, RAL 7016 strukturiert, Anthrazitgrau – Art.-Nr. SND-L-A-20-200-7016
5. Basismechanismus für 20-mm-Lamellen, geeignet für Holz-, Aluminium- und PVC-Lamellen, Anthrazitgrau – Art.-Nr. SND-M-5-20-100-7016
6. Pfosten aus Douglasien-Brettschichtholz, 120 × 120 mm – Art.-Nr. POT-DOUGLAS-LC-12x12
| Bezeichnung | Verwendung | Referenz | Menge | Verpackungseinheit | Zu bestellende Menge | Preis inkl. MwSt. |
|---|---|---|---|---|---|---|
| Aluminiumlamellen 20 mm, Länge 2 m, RAL 7016 strukturiert ANTHRAZITGRAU | Dach der Pergola. | SND-L-A-20-200-7016 | 56 Stück | 1 Stück | 56 Stück | 1.673,28 € |
| Basisset Mechanismus für 20-mm-Lamellen, Holz-/Alu-/PVC-Lamellen, ANTHRAZITGRAU | Aufnahme und Führung der Lamellen. | SND-M-5-20-100-7016 | 12 Paare | 1 Paar | 12 Paare | 705,60 € |
| Start- und Endstücke 20 mm, ANTHRAZIT | Zur Fixierung der Mechanismen. | D-A-20-7016 | 8 Stück | 1 Set mit 4 Stück | 2 Sets | 8,00 € |
| Holz- und Plattenschrauben mit Rundkopf TORX – D5 x L50 | Befestigung der Clips der SUNDIY-Mechanismen. | SND-FXT-BOIS-5-50_50 | 34 Stück | Packung mit 50 Schrauben | 1 Packung | 20,28 € |
| Holz- und Plattenschrauben mit Rundkopf PZ – Edelstahl A2 – schwarz – D4 x L25 | Befestigung der Lamellen an den Mechanismen. | 8225402594_100 | 112 Stück | Packung mit 100 Schrauben | 2 Packungen | 35,76 € |
| Bedienung in der Höhe, nur Sockel | Zur Aufnahme der abnehmbaren Bedienungsstange. | P-INOX | 2 Stück | 1 Stück | 2 Stück | 38,40 € |
| Bedienungsstange | Für die Bedienung in der Höhe. | SND-CANNE-P | 1 Stück | 1 Stück | 1 Stück | 20,80 € |
| Pfostenträger – Innenbreite: 120 mm | Befestigung der vertikalen Pfosten auf der Betonplatte. | CAS120SP7016 | 4 Stück | 1 Stück | 4 Stück | 96,00 € |
| 120-mm-Verbinder mit 3 Richtungen – rechtwinklig | Verbindung der Balken an den Ecken, getragen von einem vertikalen Pfosten. | CAS1203DP7016 | 4 Stück | 1 Stück | 4 Stück | 199,96 € |
| 120-mm-Verbinder mit 3 Richtungen – T-Form | Verbindung von Balken ohne vertikale Pfostenunterstützung. | CAS1203D7016 | 2 Stück | 1 Stück | 2 Stück | 99,80 € |
| Bolzenanker Option 7 WA M10-78/5 | Befestigung der Pfostenträger auf der Betonplatte. | WA10078RP | 16 Stück | 6 Stück | 3 Sets | 14,28 € |
| Konstruktionsholzschrauben mit flachem, gewölbtem Rundkopf D6 L60 | Befestigung der SUNDIY-Verbinder an der Holzstruktur. | WKCP-06060-D | 124 Stück | 100 Stück | 2 Packungen | 33,00 € |
| Pfosten aus Douglasien-Brettschichtholz 120 x 120 mm, Länge 250 cm | Vertikale Pfosten | POT-DOUGLAS-LC-12x12 | 4 Stück | 1 Stück | 4 Stück | 300,00 € |
| Pfosten aus Douglasien-Brettschichtholz 120 x 120 mm, Länge 400 cm | Balken | POT-DOUGLAS-LC-12x12 | 2 Stück | 1 Stück | 2 Stück | 240,00 € |
| Pfosten aus Douglasien-Brettschichtholz 120 x 120 mm, Länge 280 cm | Balken | POT-DOUGLAS-LC-12x12 | 3 Stück | 1 Stück | 3 Stück | 252,00 € |
| Versandkosten | 200,00 € | |||||
| GESAMTPREIS INKL. MWST. | 3.937,16 € | |||||
Lösung 2: Struktur aus selbst hergestelltem Douglasien-Brettschichtholz – 3.453 €

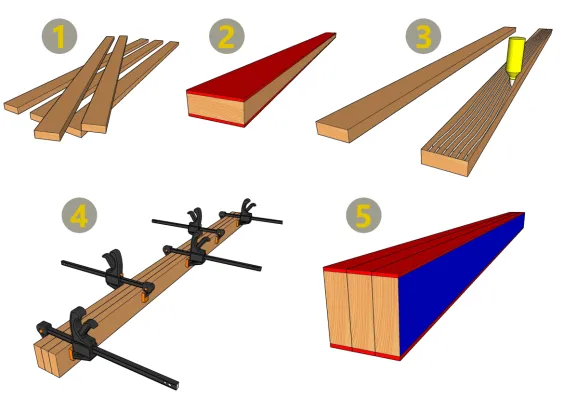

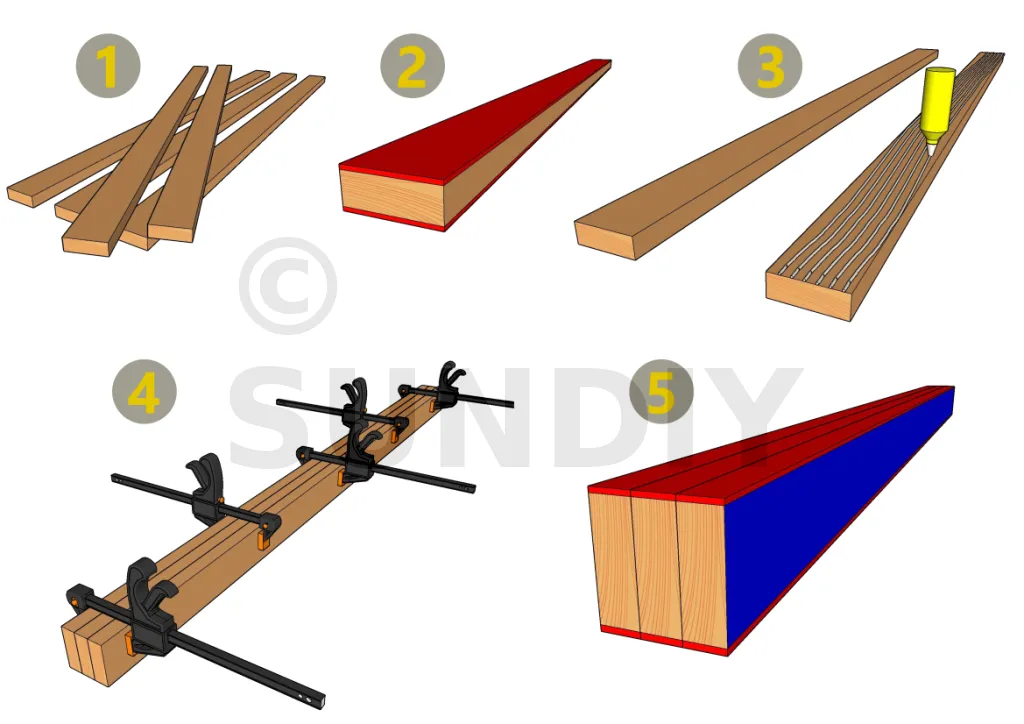

Sie können Brettschichtholz aus Douglasienbrettern selbst herstellen. Für einen Pfosten mit 120 × 120 mm benötigen Sie zum Beispiel drei Bretter mit 45 mm Stärke und 130 mm Breite (1). Anschließend werden die beiden rot markierten Flächen (2) der drei Bretter gehobelt, damit eine glatte Oberfläche entsteht. Danach tragen Sie Leim auf die glatten Flächen auf (3). Anschließend werden die drei Bretter miteinander verleimt und mit Schraubzwingen fixiert, bis der Leim ausgehärtet ist (4). Sobald der Leim trocken ist, wird der rot markierte Bereich abgerichtet. Danach werden die vier Seiten gehobelt (5).
| Bezeichnung | Menge | Einzelpreis | Gesamtpreis | Ersparnis | |
|---|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (TOP-Lösung) | - | - | 3.937,16 € | - | |
| Vertikale Pfosten | 4 Stück | 75 € | 300 € | - | |
| Douglasienbrett 45 x 130 mm, Länge 250 cm | 0,176 m3 | 600 € | 105,60 € | 184 € | |
| Holzleim | 520 g | 0,02 € | 10,40 € | ||
| Balken | 2 Stück | 120 € | 240 € | - | |
| Douglasienbrett 45 x 130 mm, Länge 400 cm | 0,130 m3 | 600 € | 78 € | 149,52 € | |
| Holzleim | 624 g | 0,02 € | 12,48 € | ||
| Balken | 3 Stück | 84 € | 252 € | - | |
| Douglasienbrett 45 x 130 mm, Länge 280 cm | 0,148 m3 | 600 € | 88,80 € | 150,08 € | |
| Holzleim | 656 g | 0,02 € | 13,12 € | ||
| Gesamtersparnis gegenüber der vorherigen Lösung | 483,60 € | ||||
| GESAMTPREIS INKL. MWST. | |||||

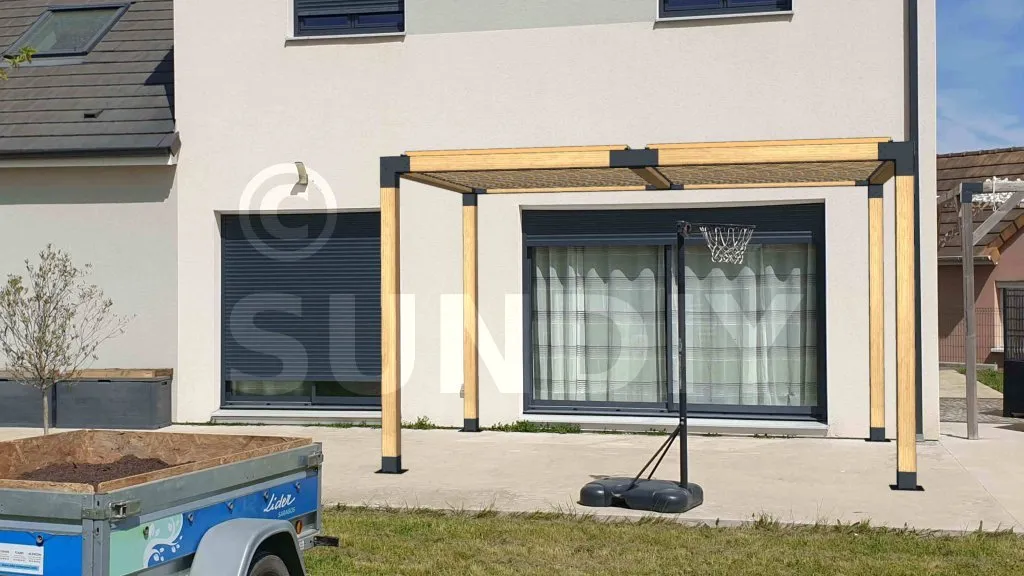

Lösung 3: Struktur aus massivem Douglasienholz – 3.373 €
Wir ersetzen das Douglasien-Brettschichtholz durch massives Douglasienholz. Brettschichtholz ist zwar formstabiler, aber auch etwas teurer. Massives Douglasienholz bietet den Vorteil, dass es der Gebrauchsklasse 3 entspricht und damit gegen Feuchtigkeit, Pilze und Insekten beständig ist. Das Holz beziehen wir direkt bei einem Sägewerk, abgerechnet nach Kubikmeter.
Die Kosten für die Tragstruktur mit dem TOP-Modell betragen 792 € inkl. MwSt.. Durch die Verwendung von massivem Douglasienholz sinken diese Kosten auf 228,6 € inkl. MwSt.. So lässt sich eine Ersparnis von 563 € inkl. MwSt. erzielen.
| Bezeichnung | Menge | Einzelpreis | Gesamtpreis | Ersparnis |
|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (TOP-Lösung) | - | - | 3.937,16 € | |
| Massives Douglasienholz, Klasse 3 | 0,381 m3 | 600 € | 228,60 € | 563,40 € |
| 4 Stück | 75 € | 300 € | - | |
| 2 Stück | 120 € | 240 € | - | |
| 3 Stück | 84 € | 252 € | - | |
| Gesamtersparnis gegenüber der vorherigen Lösung | 563,40 € | |||
| GESAMTPREIS INKL. MWST. | ||||
Lösung 4: Struktur aus Konstruktionsholz aus unbehandelter Fichte – 3.297 €
Massive Douglasie ist etwas teurer als andere Nadelhölzer wie Fichte, Seekiefer oder Tanne. Diese gängigen Holzarten sind häufig auch in großen Baumärkten erhältlich, was die Beschaffung zusätzlich erleichtert. In der Regel ist der Einkauf im Sägewerk jedoch günstiger als im Baumarkt. Für diese Lösung verwenden wir Fichte. Sie können aber auch andere Nadelhölzer einsetzen.
| Bezeichnung | Menge | Einzelpreis | Gesamtpreis | Ersparnis |
|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (Lösung 3) | - | - | 3.373,76 € | |
| Konstruktionsholz aus unbehandelter Fichte | 0,381 m3 | 400 € | 152,40 € | 76,20 € |
| 0,381 m3 | 600 € | 228,60 € | - | |
| Gesamtersparnis gegenüber der vorherigen Lösung | 76,20 € | |||
| GESAMTPREIS INKL. MWST. | ||||
Lösung 5: Dach mit 1-m-Douglasienholzlamellen – 3.259 €
Bei dieser Lösung behalten wir die Konstruktion aus Fichtenholz sowie die SUNDIY-Verbinder bei. Lediglich die Lamellen werden durch 1 Meter lange Douglasienholz-Lamellen ersetzt. Dadurch ändern sich die Anzahl der Dachfelder und der Aufbau entsprechend.

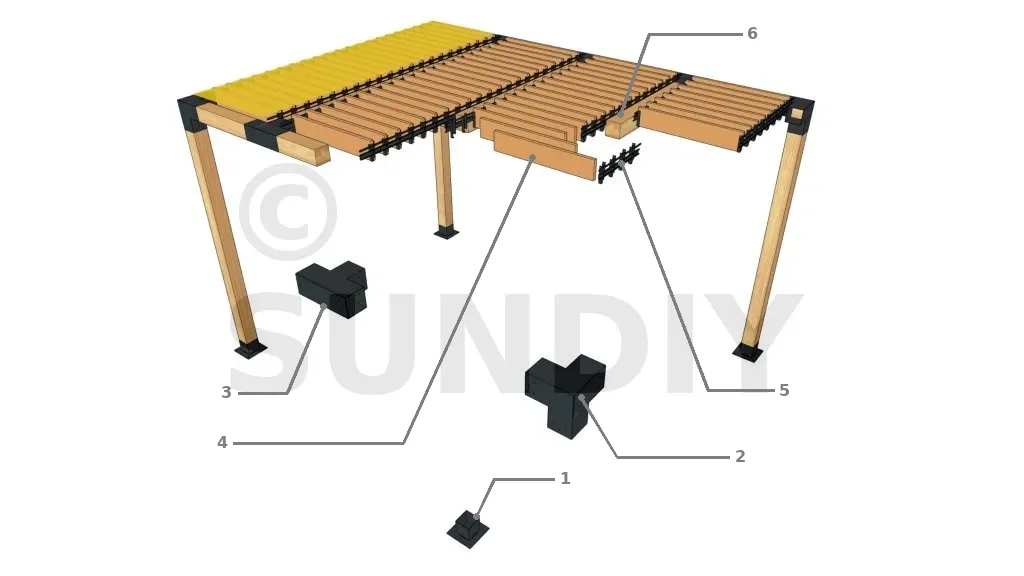

1. Pfostenträger – Innenbreite: 120 mm – Art.-Nr. CAS120SP7016
2. 120-mm-3-Wege-Verbinder – rechtwinklig – Art.-Nr. CAS1203DP7016
3. 120-mm-3-Wege-Verbinder in T-Form – Art.-Nr. CAS1203D7016
4. Douglasien-Holzlamelle – Stärke 20 mm, Breite 100 mm, Länge 1,00 m – gerade Kanten – Art.-Nr. SND-L-20-1000
5. Basismechanismus für 20-mm-Lamellen, geeignet für Holz-, Aluminium- und PVC-Lamellen, Anthrazitgrau – Art.-Nr. SND-M-5-20-100-7016
6. Pfosten aus Fichtenholz, 120 x 120 mm.

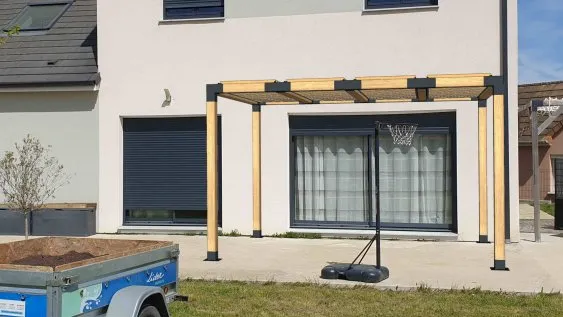

Bei dieser Lösung wechseln wir von zwei Feldern à 200 cm zu vier Feldern à 100 cm. Ein Feld entspricht dem gelb schraffierten Bereich in der Abbildung.
| Bezeichnung | Verwendung | Referenz | Menge | Verpackungseinheit | Zu bestellende Menge | Preis inkl. MwSt. |
|---|---|---|---|---|---|---|
| Holzlamelle Douglasie – Stärke 20 mm, Breite 100 mm, Länge 2,00 m – gerade Kanten | Dach der Pergola. | SND-L-20-1000 | 118 Stück | 1 Stück | 188 Stück | 613,60 € |
| Basisset Mechanismus für 20-mm-Lamellen, Holz-/Alu-/PVC-Lamellen, ANTHRAZITGRAU | Aufnahme und Führung der Lamellen. | SND-M-5-20-100-7016 | 24 Paare | 1 Paar | 24 Paare | 1.411,20 € |
| Start- und Endstücke 20 mm, ANTHRAZIT | Zur Fixierung der Mechanismen. | D-A-20-7016 | 16 Stück | 1 Set mit 4 Stück | 4 Sets | 16,00 € |
| Holz- und Plattenschrauben mit Rundkopf TORX – D5 x L50 | Befestigung der Clips der SUNDIY-Mechanismen. | SND-FXT-BOIS-5-50_50 | 68 Stück | Packung mit 50 Schrauben | 2 Packungen | 40,56 € |
| Holz- und Plattenschrauben mit Rundkopf PZ – Edelstahl A2 – schwarz – D4 x L25 | Befestigung der Lamellen an den Mechanismen. | 8225402594_100 | 224 Stück | Packung mit 100 Schrauben | 3 Packungen | 53,64 € |
| Bedienung in der Höhe, nur Sockel | Zur Aufnahme der abnehmbaren Bedienungsstange. | P-INOX | 4 Stück | 1 Stück | 4 Stück | 76,80 € |
| Bedienungsstange | Für die Bedienung in der Höhe. | SND-CANNE-P | 1 Stück | 1 Stück | 1 Stück | 20,80 € |
| Pfostenträger – Innenbreite: 120 mm | Befestigung der vertikalen Pfosten auf der Betonplatte. | CAS120SP7016 | 4 Stück | 1 Stück | 4 Stück | 96,00 € |
| 120-mm-Verbinder mit 3 Richtungen – rechtwinklig | Verbindung der Balken an den Ecken, getragen von einem vertikalen Pfosten. | CAS1203DP7016 | 4 Stück | 1 Stück | 4 Stück | 199,96 € |
| 120-mm-Verbinder mit 3 Richtungen – T-Form | Verbindung von Balken ohne vertikale Pfostenunterstützung. | CAS1203D7016 | 6 Stück | 1 Stück | 6 Stück | 299,40 € |
| Bolzenanker Option 7 WA M10-78/5 | Befestigung der Pfostenträger auf der Betonplatte. | WA10078RP | 16 Stück | 6 Stück | 3 Sets | 14,28 € |
| Konstruktionsholzschrauben mit flachem, gewölbtem Rundkopf D6 L60 | Befestigung der SUNDIY-Verbinder an der Holzstruktur. | WKCP-06060-D | 196 Stück | 100 Stück | 2 Packungen | 33,00 € |
| Konstruktionsholz aus unbehandelter Fichte | Struktur der Pergola | 0,461 m3 | 1 m3 | 0,381 m3 | 184,40 € | |
| Versandkosten | 200,00 € | |||||
| GESAMTPREIS INKL. MWST. | 3.259,56 € | |||||
Lösung 6: Dach mit 2-m-Douglasienholzlamellen – 2.195,96 €
Bei dieser Lösung ersetzen wir die 1 Meter langen Holzlamellen und die SUNDIY-Basismechanismen durch 2 Meter lange Douglasienholz-Lamellen und SUNDIY XL-Mechanismen. Dadurch reduziert sich die Anzahl der Dachfelder auf zwei. Aufgrund der größeren Lamellenlänge erhöht diese Lösung jedoch das Risiko einer Verformung der Lamellen.
1. Pfostenträger – Innenbreite: 120 mm – Art.-Nr. CAS120SP7016
2. 120-mm-3-Richtungs-Verbinder – rechtwinklig – Art.-Nr. CAS1203DP7016
3. 120-mm-3-Richtungs-Verbinder in T-Form – Art.-Nr. CAS1203D7016
4. Douglasien-Holzlamelle – Stärke 27 mm, Breite 140 mm, Länge 2 m – gerade Kanten – Art.-Nr. SND-L-27-2000
5. Basismechanismus für 27-mm-Lamellen, geeignet für Holz-, Aluminium- und PVC-Lamellen, Anthrazitgrau – Art.-Nr. SND-XL-5-20-100-7016
6. Pfosten aus Fichtenholz, 120 × 120 mm
| Bezeichnung | Referenz | Menge | Einzelpreis | Gesamtpreis | Ersparnis | |
|---|---|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (Lösung mit 1-m-Douglasienholzlamellen) | - | - | - | 3.259,56 € | - | |
| Lamellen | – gerade Kanten | SND-L-20-1000 | 118 Stück | 5,20 € | 613,60 € | - |
| Holzlamelle Douglasie – Stärke 27 mm, Breite 140 mm, Länge 2 m – gerade Kanten | SND-L-27-2000 | 42 Stück | 13 € | 546 € | 67,60 € | |
| Mechanismen | SND-M-5-20-100-7016 | 24 Paare | 58,80 € | 1.411,20 € | - | |
| SUNDIY XL 27 mm – für HOLZ-Lamellen mit Standardquerschnitt | SND-XL-5-20-100-7016 | 11 Paare | 58,80 € | 646,80 € | 764,40 € | |
| CAS1203D7016 | 4 Stück | 49,90 € | 199,60 € | 199,60 € | ||
| Struktur | - | 0,460 m3 | 400 € | 184,40 € | - | |
| Struktur der Pergola mit 2-m-Douglasienholzlamellen | - | 0,381 m3 | 400 € | 152,40 € | 32 € | |
| Gesamtersparnis gegenüber der vorherigen Lösung | 1.063,60 € | |||||
| GESAMTPREIS INKL. MWST. | ||||||
Lösung 7: Dach mit bereits gehobelten Terrassendielen – 1.913,96 €
Bei dieser Lösung werden die Douglasienlamellen durch Terrassendielen ersetzt, die in Baumärkten erhältlich sind. Die Konfiguration bleibt dabei identisch mit der vorherigen Lösung.
| Bezeichnung | Menge | Einzelpreis | Gesamtpreis | Ersparnis |
|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (Lösung 6) | - | - | 2.195,96 € | |
| Terrassendiele aus nordischer Kiefer | 12 m2 | 22 € | 264 € | 282 € |
| 42 Stück | 13 € | 546 € | ||
| Gesamtersparnis gegenüber der vorherigen Lösung | 282 € | |||
| GESAMTPREIS INKL. MWST. | ||||
Lösung 8: Dach mit Lamellen aus Schalbrettern – 1.829,96 €
Es lassen sich noch weitere Einsparungen erzielen, wenn die Lamellen selbst aus Schalbrettern hergestellt werden. Mit etwas Glück findet man in Baumärkten sogar Schalbretter aus Douglasie. Das ist selten, kommt aber vor.
| Bezeichnung | Menge | Einzelpreis | Gesamtpreis | Ersparnis |
|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (Lösung 7) | - | - | 1.913,96 € | |
| Schalbrett 27 x 150 mm, Länge 200 cm | 12 m2 | 15 € | 180 € | 84 € |
| 12 m2 | 22 € | 264 € | ||
| Gesamtersparnis gegenüber der vorherigen Lösung | 84 € | |||
| GESAMTPREIS INKL. MWST. | ||||

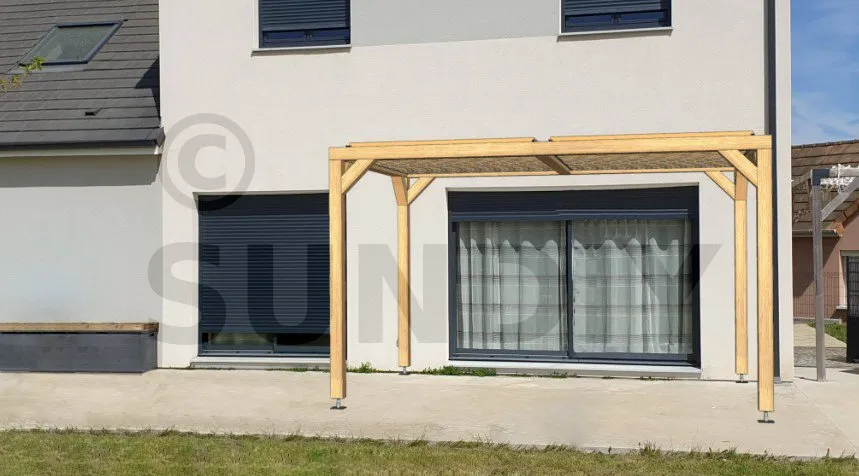

Lösung 9: Struktur ohne SUNDIY-Verbinder – 1.639 €
Bei dieser Lösung ersetzen wir alle SUNDIY-Verbinder an den Pfostenfüßen sowie die Schrauben für die Montage der Konstruktion. Zusätzlich müssen Aussteifungsstreben eingebaut werden, da die SUNDIY-Verbinder auch eine aussteifende Funktion übernehmen.

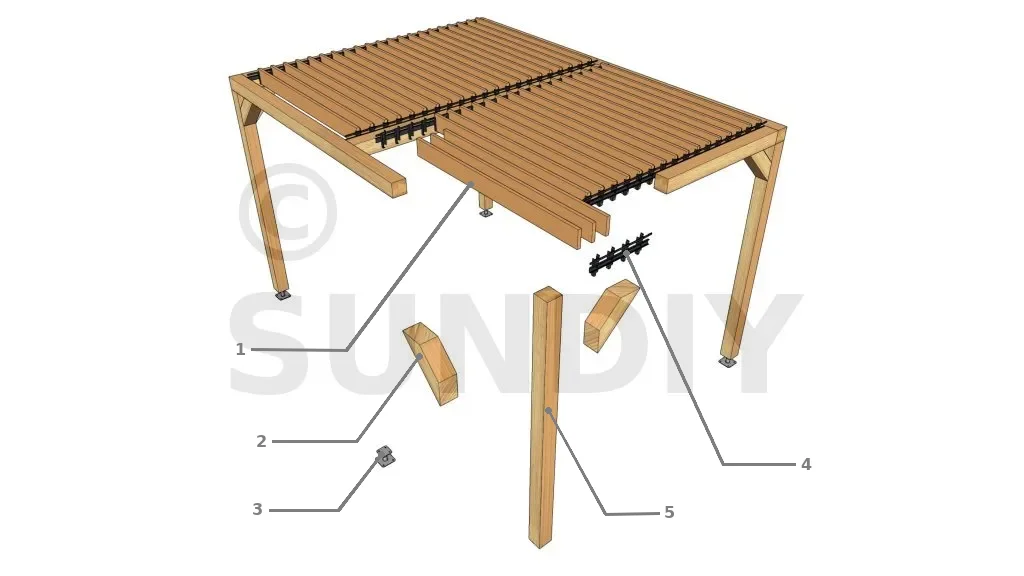

1. Lamelle aus Schalungsbrett
2. Aussteifungsstrebe aus Fichtenholz
3. Verstellbare Pfostenfüße – Art.-Nr. KIT FIX APB100
4. Basismechanismus für 27-mm-Lamellen, geeignet für Holz-, Aluminium- und PVC-Lamellen, anthrazitgrau – Art.-Nr. SND-XL-5-20-100-7016
5. Pfosten aus Fichtenholz, 120 × 120 mm.
| Bezeichnung | Referenz | Menge | Einzelpreis | Gesamtpreis | Ersparnis | |
|---|---|---|---|---|---|---|
| Gesamtpreis inkl. MwSt. (vorherige Lösung) | - | - | - | 1.829,96 € | - | |
| Befestigung der Pfosten auf dem Untergrund | CAS120SP7016 | 4 Stück | 24,00 € | 96,00 € | - | |
| WA10078RP | 6 Sets | 4,76 € | 14,28 € | - | ||
| Verstellbare Pfostenfüße | KIT FIX APB100 | 4 Stück | 21,54 € | 86,16 € | 24,12 € | |
| Befestigung der Balken untereinander | CAS1203DP7016 | 4 Stück | 49,99 € | 199,96 € | - | |
| CAS1203D7016 | 2 Stück | 49,90 € | 99,80 € | |||
| WKCP-06060-D | 2 Packungen | 16,50 € | 33,00 € | |||
| HECO-TOPIX-plus CombiConnect, Zylinderkopf, T-Drive, CC-Gewinde, weiß verzinkt | 61457 | 1 Packung | 165,90 € | 165,90 € | 166,86 € | |
| Gesamtersparnis gegenüber der vorherigen Lösung | 190,98 € | |||||
| GESAMTPREIS INKL. MWST. | ||||||
Achtung! Diese Konstruktion ist nicht für jede Holzart und nicht für jeden Standort geeignet. Es müssen statische Berechnungen durchgeführt werden, um die passenden Querschnitte für jedes einzelne Bauteil der Konstruktion zu bestimmen.
