Video zum Zusammenbau der Mechanismen
Ein Video zeigt Schritt für Schritt den Zusammenbau und die Funktionsweise der Mechanismen.
Mögliche Untergründe
Der SUNDIY-Mechanismus kann auf nahezu jedem stabilen Untergrund befestigt werden:
- Holz
- Aluminium
- Stahl
- Schmiedeeisen
- Beton
- Mauerwerk
- jeder andere feste Untergrund usw.
Er eignet sich für alle Anwendungen wie bioklimatische Pergolen oder verstellbare Lamellensysteme (BSO).

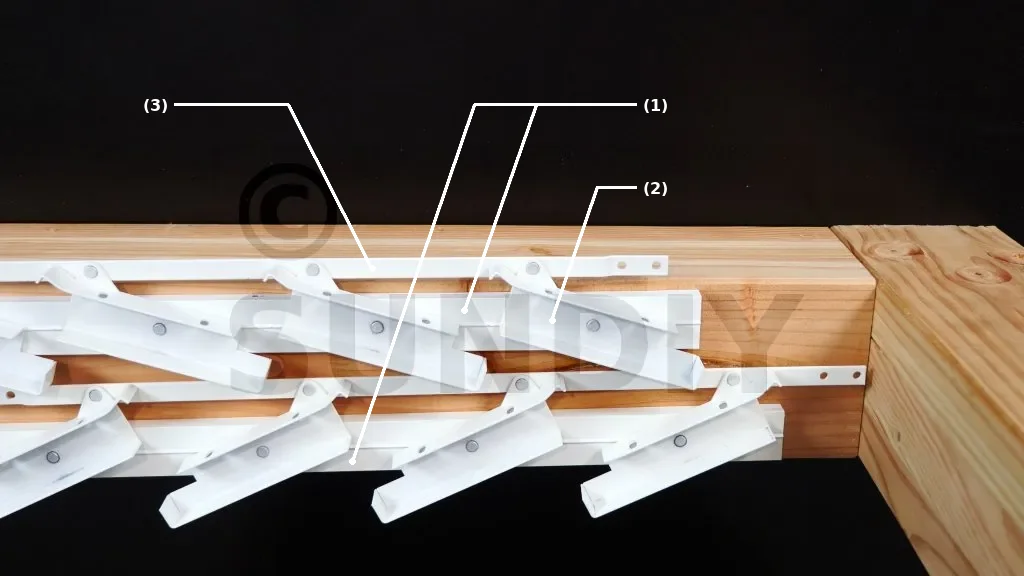

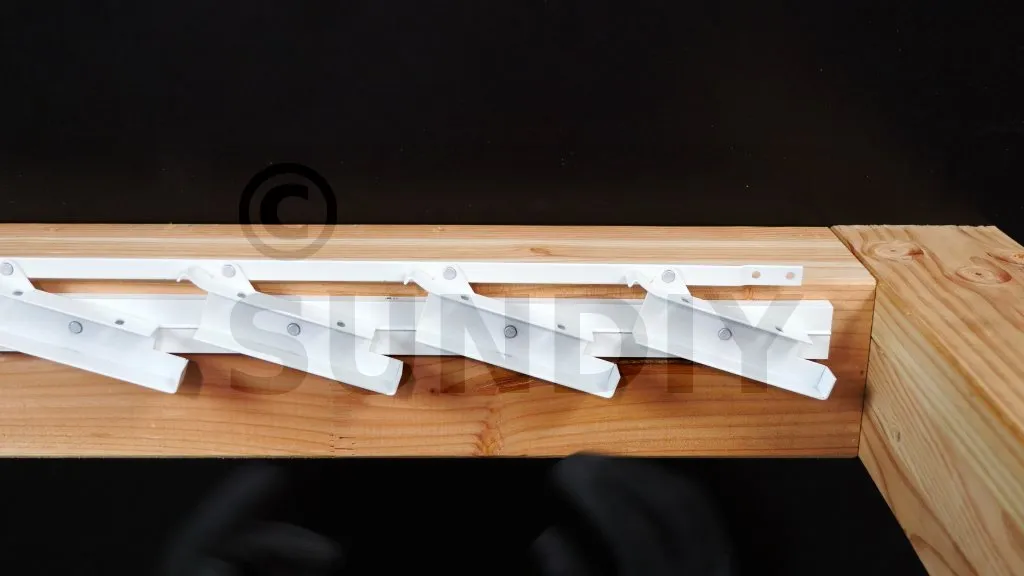

Der Mechanismus besteht aus einem linken und einem rechten Abschnitt, die symmetrisch zueinander sind. Die Montage kann auf der linken oder auf der rechten Seite begonnen werden.
- (1) Hauptkörper
- (2) Lamellenhalter
- (3) Verbindungsstange (Tringle)
Der Mechanismus besteht aus einem linken und einem rechten Abschnitt, symmetrisch zueinander.
Alles ist möglich. Für eine bioklimatische Pergola wird jedoch standardmäßig die auf dem Bild gezeigte Orientierung verwendet.
So lässt sich die Lichtmenge präzise steuern und auch in geöffneter Position eine optimale Luftzirkulation erreichen.

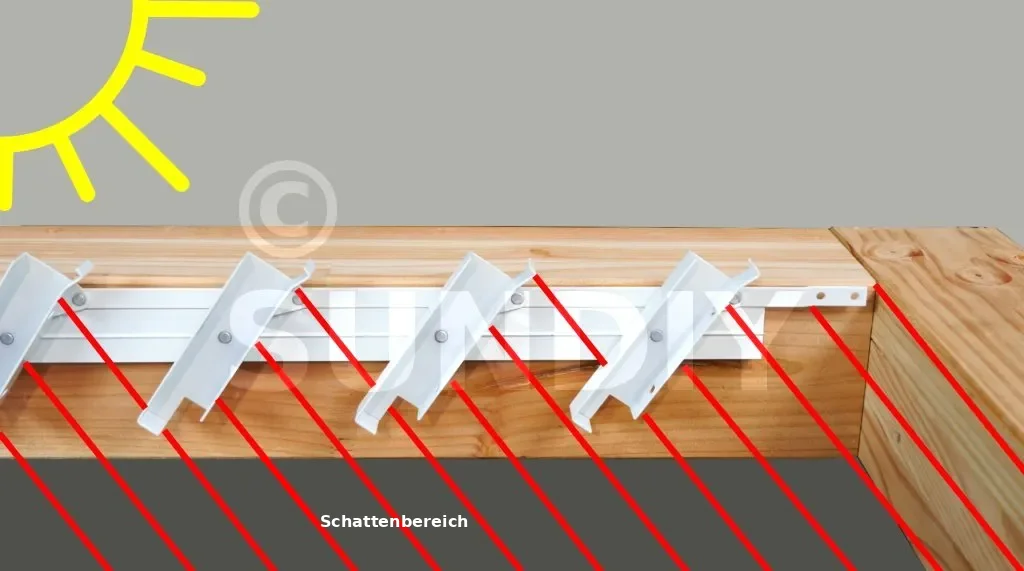

Im Sommer, wenn die Sonne hoch steht, werden die Sonnenstrahlen von den Lamellen blockiert: Die Pergola erzeugt Schatten.
Im geöffneten Zustand ermöglichen die Lamellen eine gute Luftzirkulation und tragen zur Kühlung des Bereichs unter der Pergola bei.

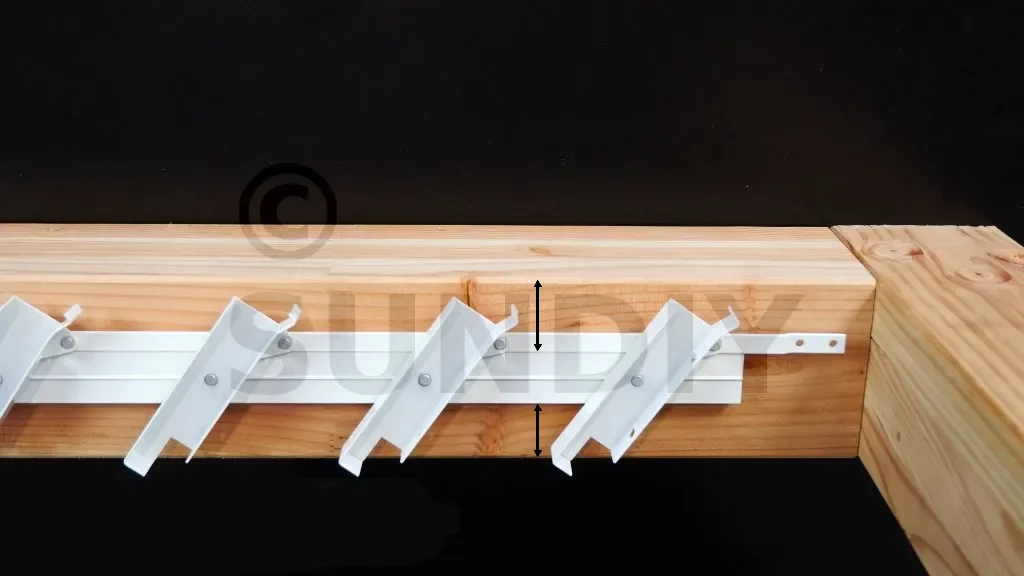

Positionierung des Mechanismus in der Höhe
Die Montagehöhe des Mechanismus auf einem Balken hängt hauptsächlich vom gewählten Antriebssystem ab:

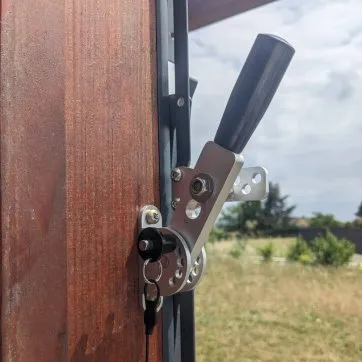

- Mit dem Stangensystem Blade Driver ist jede Position möglich: oben, mittig oder unten.
- Mit dem Motorantrieb SMART muss der Mechanismus zwingend in oberer Position montiert werden:
die obere Kante des Hauptkörpers (1) liegt bündig mit der Oberseite des Balkens (2). - Mit dem Kardan-Antrieb Blade Runner wird der Mechanismus ebenfalls in oberer Position montiert,
kann aber bis zu 10 mm unter der Oberseite des Balkens liegen. - Diese obere Position ist ebenfalls mit dem Handantrieb Blade Driver kompatibel.
- Mit dem unsichtbaren Motorantrieb SMART-i wird der Mechanismus in mittlerer Position montiert.
Siehe die gesonderte Montageanleitung SMART-i. - Diese Position ist ebenfalls mit dem Blade Driver kompatibel.

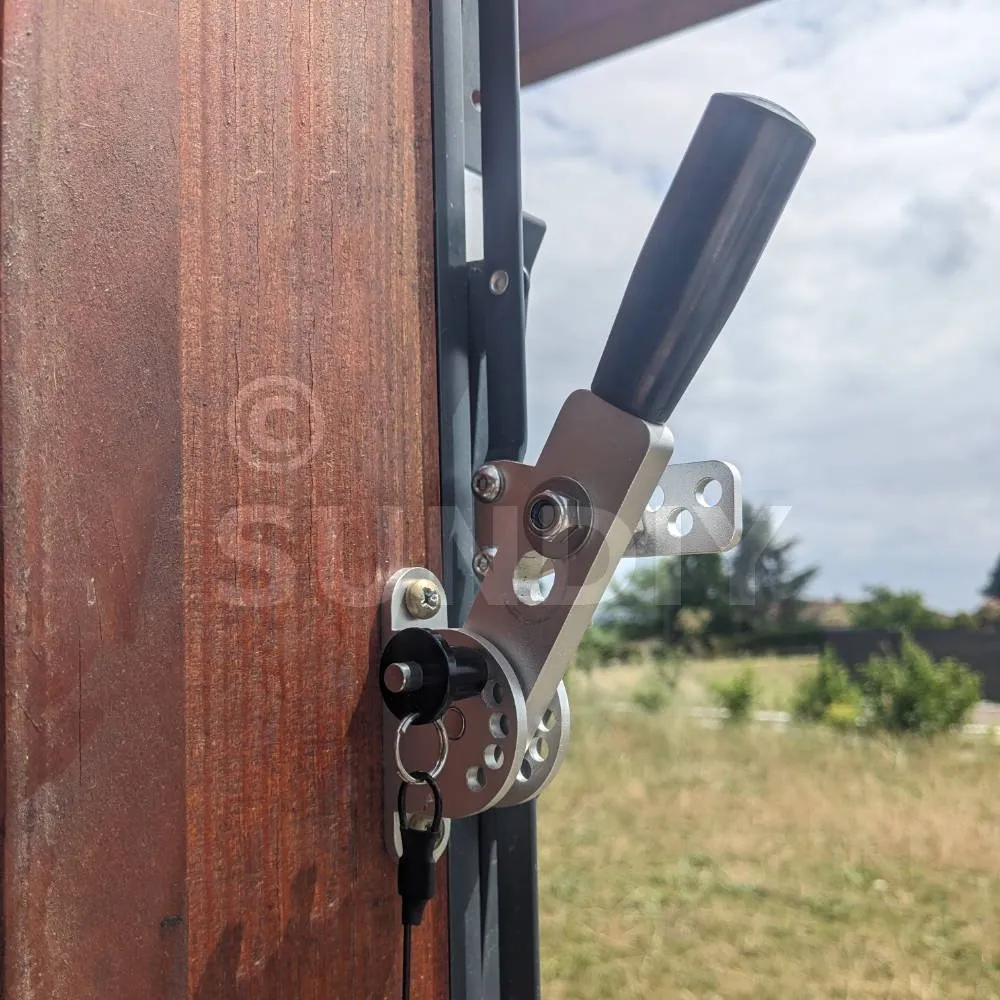

- Mit dem Antrieb Blade Locker wird der Mechanismus bündig auf der Blade-Locker-Seite montiert
und kann bis zu 20 mm innerhalb des tragenden Balkens liegen.
Fixierung des ersten Mechanismus
Die Anschläge sorgen für ein sauberes Finish und blockieren die Mechanismen an den Enden.

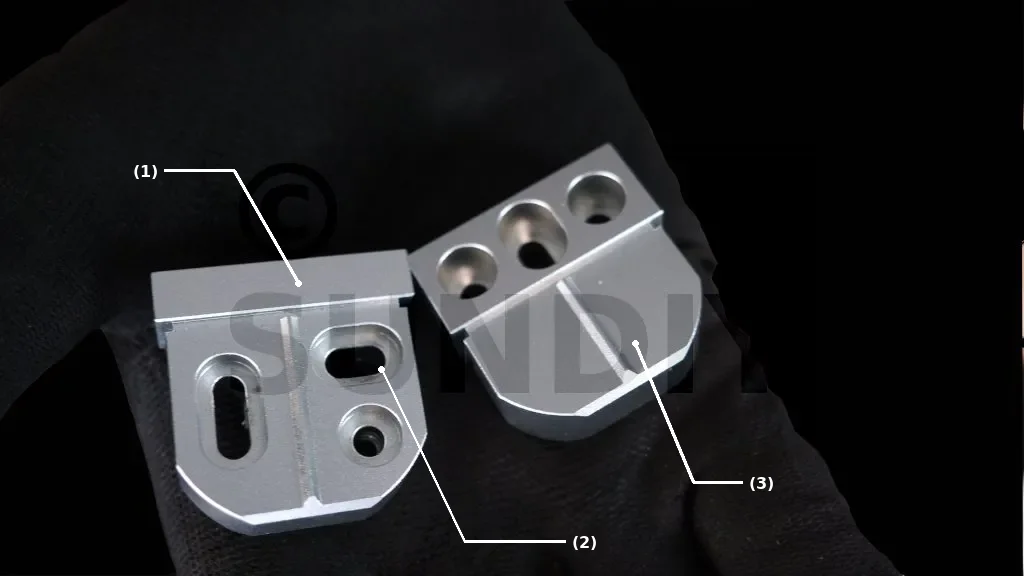

Es gibt zwei Arten von Anschlägen:
- Startanschlag (1): Die Befestigungslöcher (2) sind verdeckt, sobald der Mechanismus montiert ist.
- Endanschlag (3): Die Befestigungslöcher bleiben sichtbar.

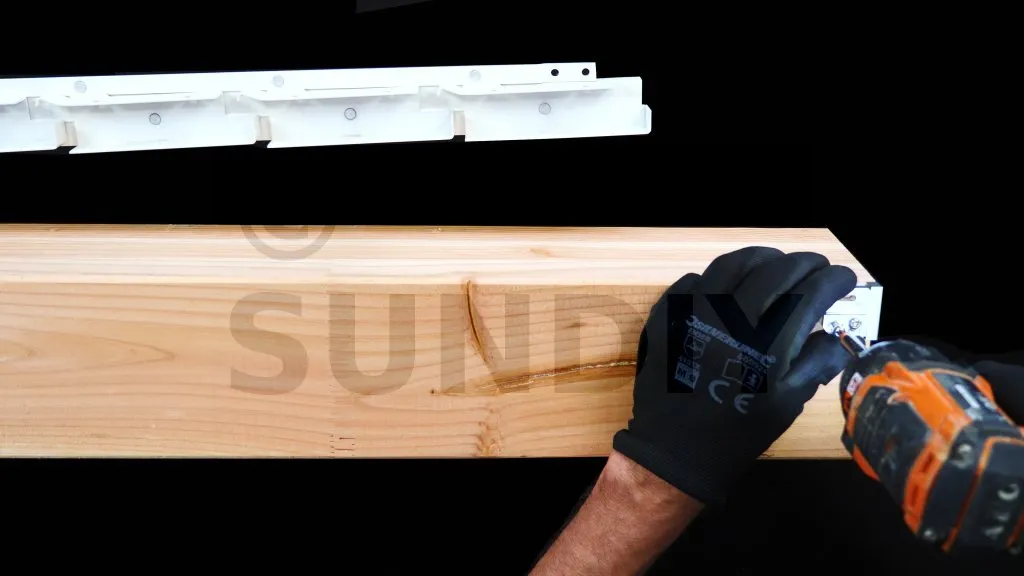

Der Startanschlag ermöglicht die präzise Positionierung des ersten Mechanismus am Rand.
Er wird mit Schrauben befestigt, die zum jeweiligen Untergrund passen (Holz, Aluminium, Stahl, Beton, Mauerwerk usw.).

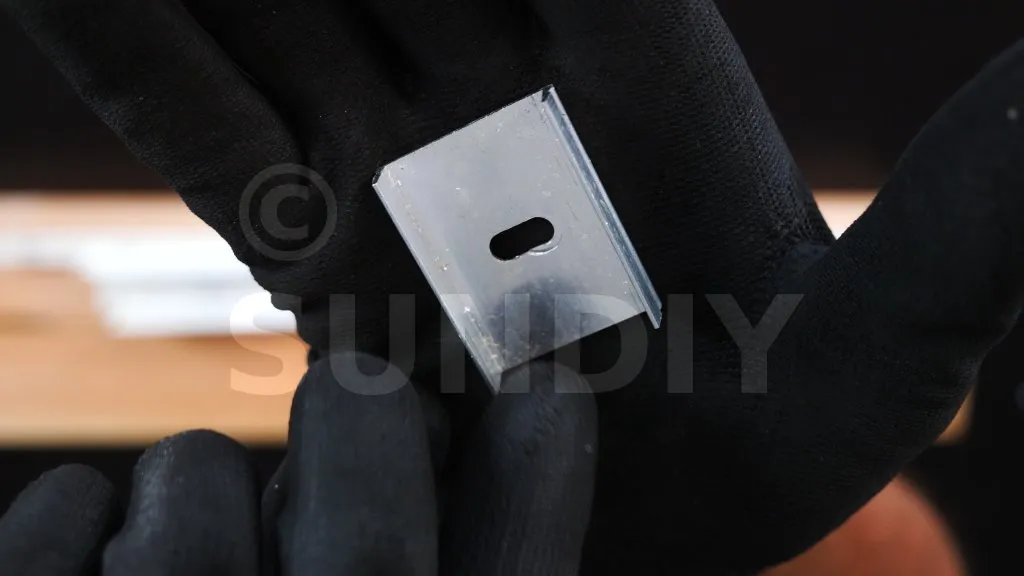

Der Mechanismus wird mit unsichtbaren Befestigungsclips montiert.
Je nach Untergrund werden unterschiedliche Schrauben verwendet:
- Holzschrauben für Holzbalken,
- Blechschrauben für Stahl oder Aluminium,
- Betonschrauben, Schlagdübel oder Nageldübel für Mauerwerk.
Der Mechanismus liegt auf dem Startanschlag. Der erste Clip (1) wird am Ende des Hauptkörpers positioniert, so dass er leicht übersteht:
- so kann er bequem angeschraubt werden,
- und gleichzeitig als Fixpunkt für den nächsten Mechanismus dienen.
Das Langloch des Clips ermöglicht eine vertikale Feinjustierung.

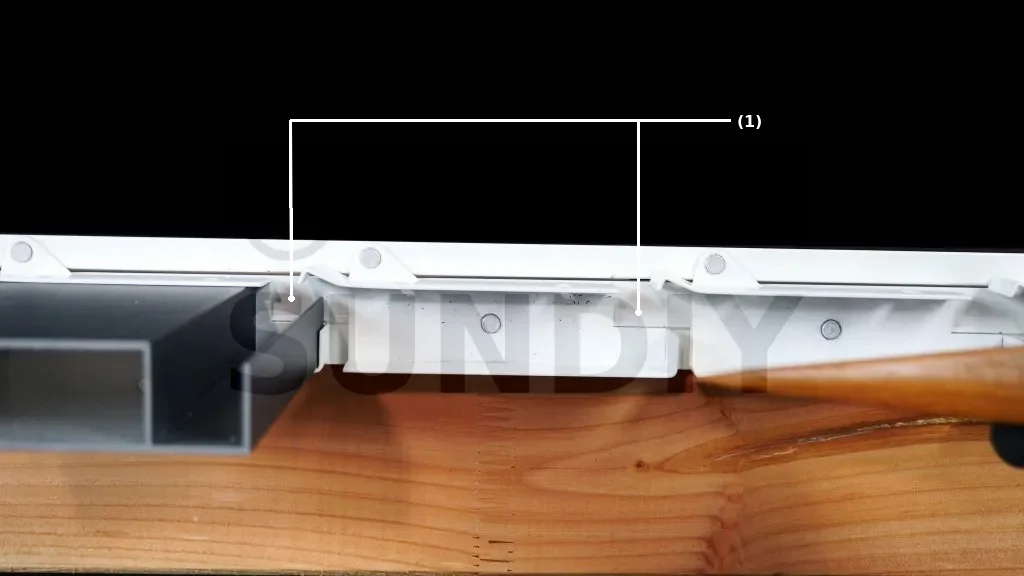

Der Zentralclip (1) ist Pflicht, wenn eine der folgenden Bedingungen erfüllt ist:
- Aluminiumlamellen länger als 2 m,
- Holzlamellen länger als 1 m,
- Montage in windigen oder bergigen Regionen,
- es handelt sich um die ersten Mechanismen, die die Antriebskraft übertragen.
In allen anderen Fällen ist der Zentralclip optional, aber empfohlen.

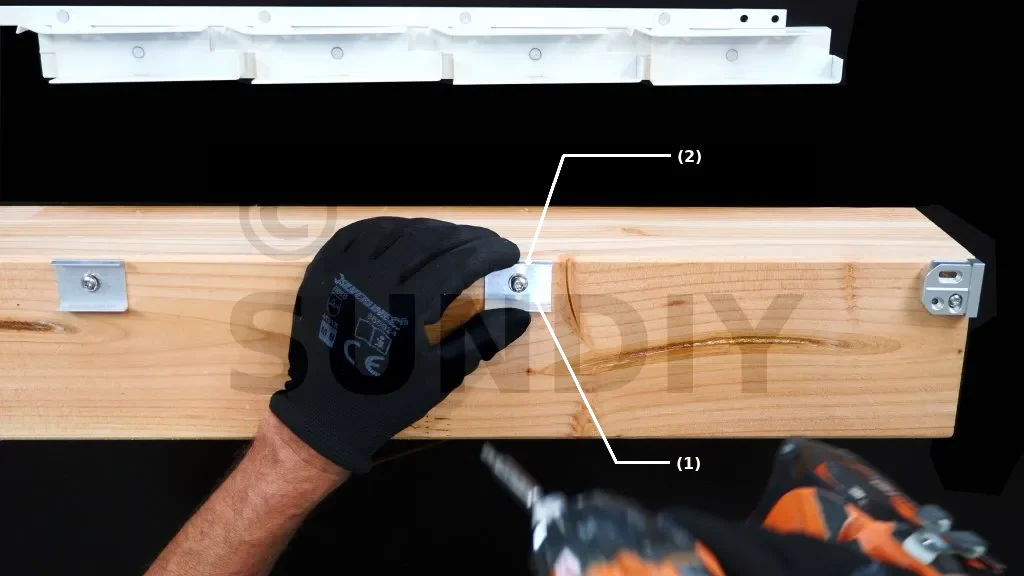

Die Position des Zentralclips (2) unauffällig für Schritt 8 markieren.

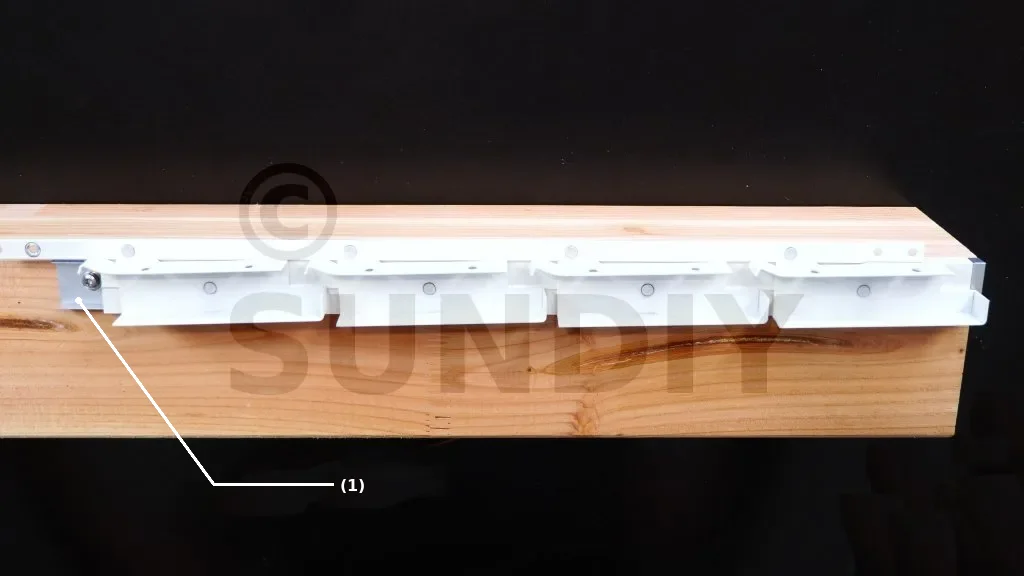

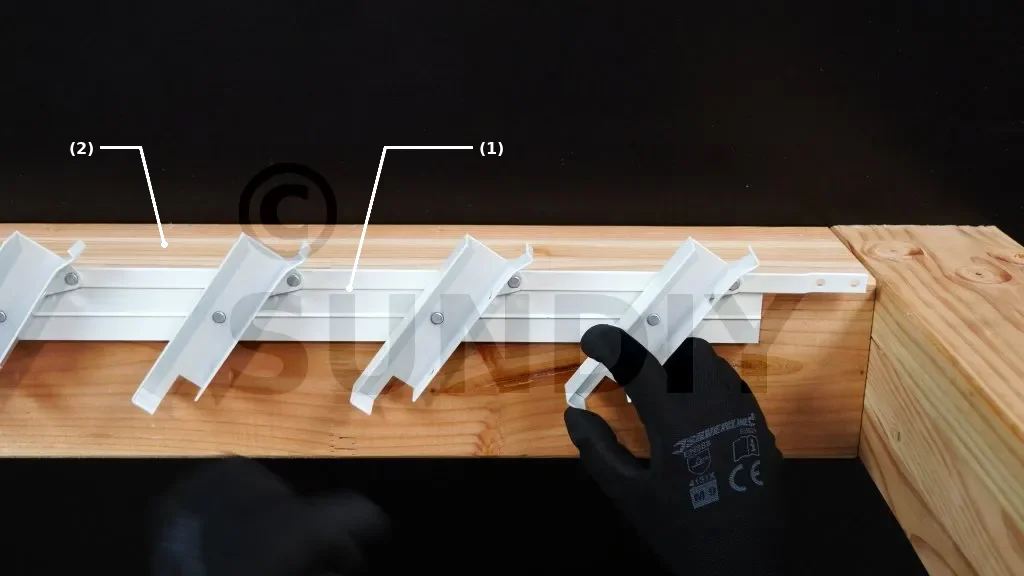

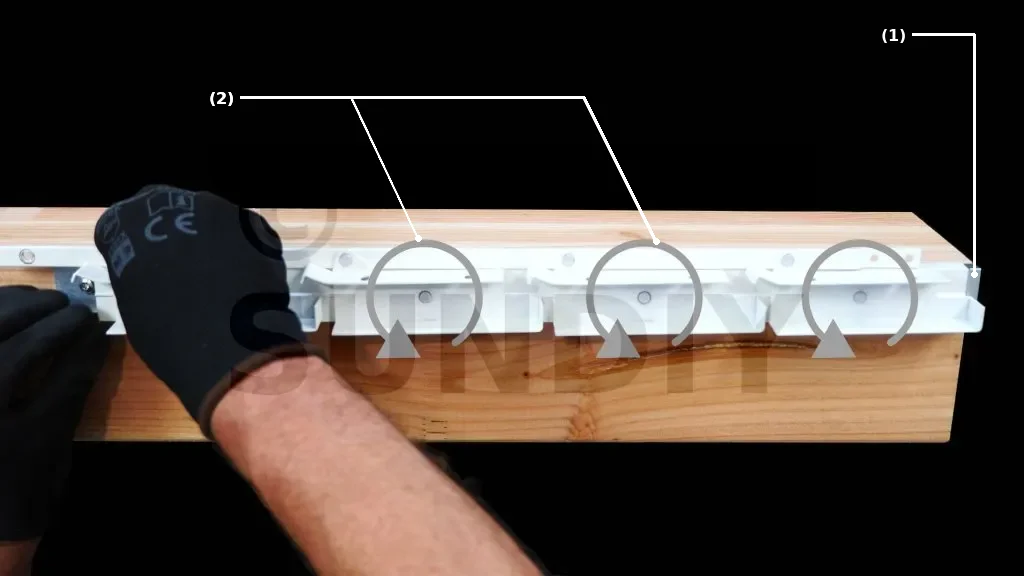

Den Mechanismus fest gegen den Startanschlag (1) drücken.
Die vertikale Ausrichtung anhand der Oberseite des Balkens kontrollieren und bei Bedarf nachjustieren.
Zu Beginn kann der Mechanismus etwas „steif“ sein: Die Lamellenhalter (2) mehrmals drehen, um sie leichtgängiger zu machen.

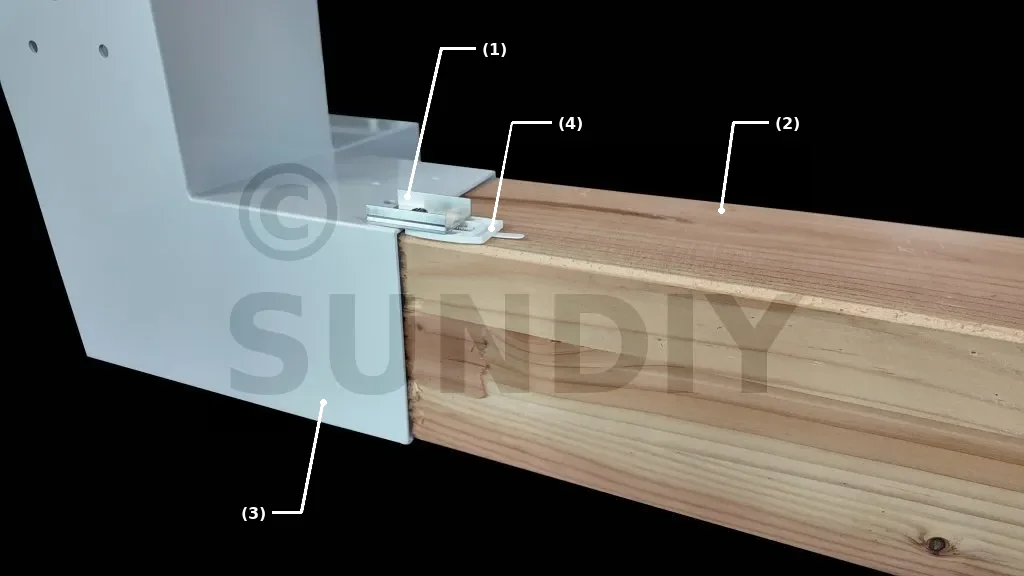

Wenn die Struktur mit Pergola-Verbindern aufgebaut ist, wird der erste Clip (1) überlappend zwischen dem Holzbalken (2) und dem Pergola-Verbinder (3) befestigt.
Um den Dickenunterschied zwischen Balken und Verbinder auszugleichen:
- unter dem ersten Clip eine 3 mm-Scheibe (4),
- unter dem nächsten Clip eine 2 mm-Scheibe,
- unter dem folgenden Clip eine 1 mm-Scheibe verwenden.
Fixierung der folgenden Mechanismen
ACHTUNG: Die Methode muss sorgfältig eingehalten werden, um eine perfekte Ausrichtung aller Lamellen zu gewährleisten.

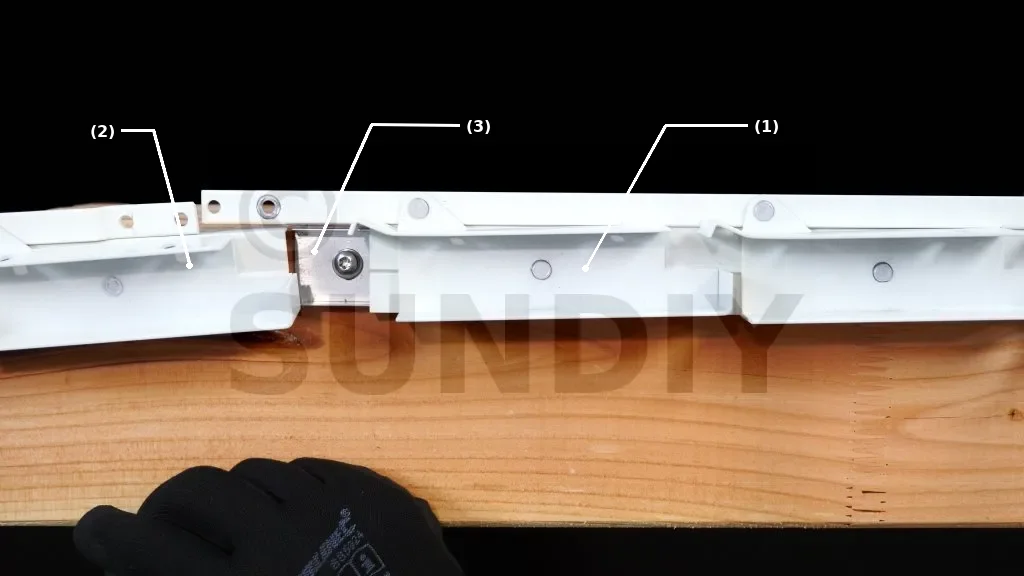

Sobald der erste Mechanismus (1) montiert ist, wird der zweite Mechanismus (2) auf den gemeinsamen Clip (3) gesetzt und eingeklipst.

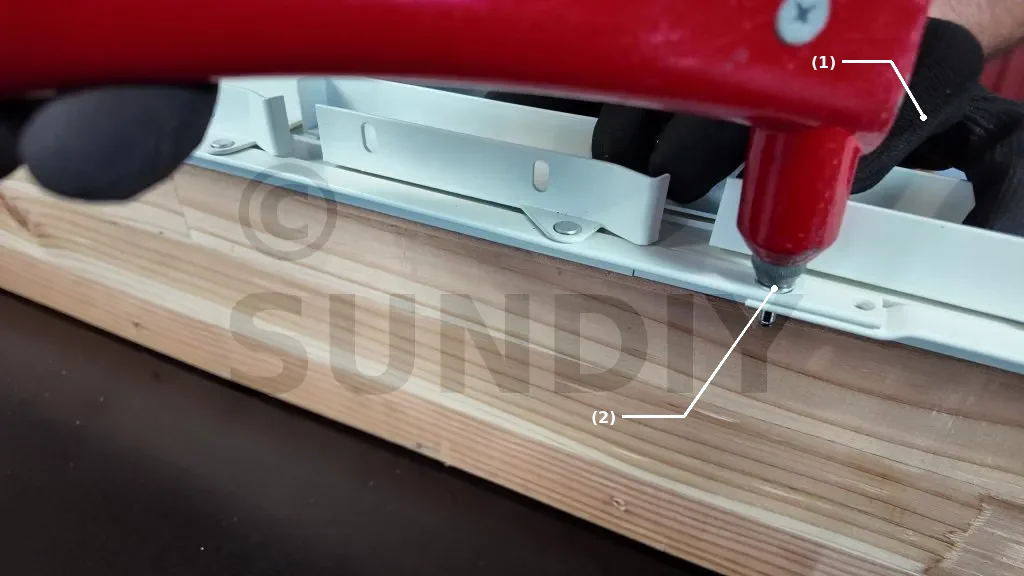

- Beide Mechanismen werden mit der Hand (1) in geschlossener Position gehalten – die Lamellenhalter zeigen leicht nach unten.
- Die beiden Verbindungsstangen werden mit einem Niet (2) oder einer Schraube verbunden.
Zunächst wird nur eine einzige Befestigung gesetzt.
Die zweite Befestigung erfolgt erst, wenn:
- alle Mechanismen montiert sind,
- alle Lamellen in geschlossener Position korrekt ausgerichtet sind.

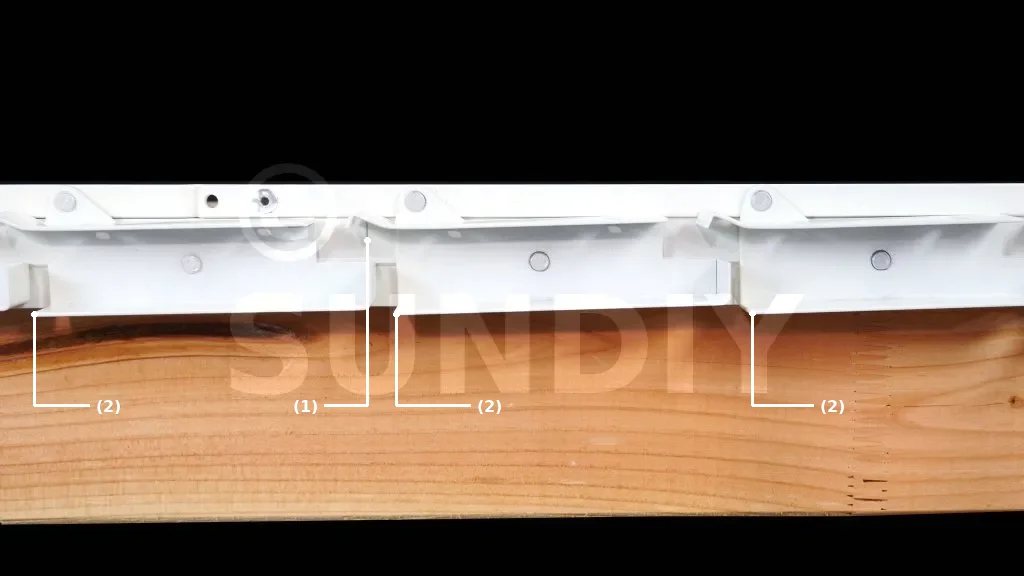

Je nach Umgebungstemperatur, Toleranzen der Struktur und Montagebedingungen kann es sinnvoll sein, einen leichten Abstand (1) zwischen den Mechanismen zu lassen, um eine perfekte Ausrichtung der Lamellen zu erreichen.
In geschlossener Position sollen die Lamellen leicht nach unten zeigen (2).
(Ansicht von oben)

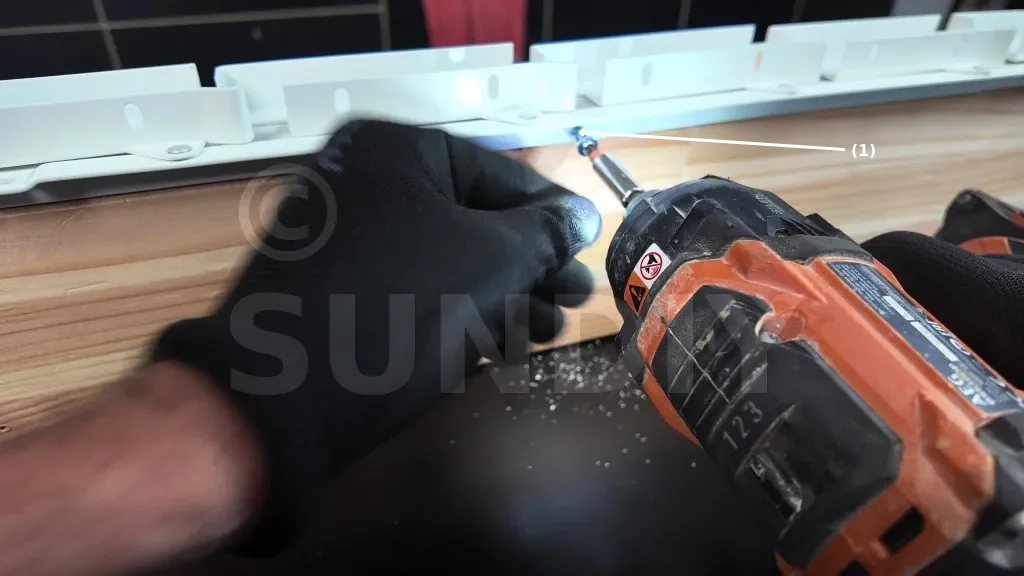

Um die Position zu sichern und die Stabilität der Mechanismen zu erhöhen, empfiehlt es sich, den Mechanismus (1) am Zentralclip von oben mit einer Blechschraube zu fixieren.
Die Markierung aus Schritt 4 hilft dabei, die Position des Zentralclips wiederzufinden.
Diese verstärkte Fixierung ist Pflicht, wenn:
- Aluminiumlamellen länger als 2 m sind,
- Holzlamellen länger als 1 m sind,
- die Anlage in windigen oder bergigen Regionen installiert wird,
- es sich um die ersten Mechanismen handelt, welche die Antriebskraft übertragen.
Bei Aluminiumlamellen kann die verstärkte Fixierung seitlich im Bereich der Lamellenrinne (1) angebracht werden.
Es wird eine Schraube mit Rundkopf verwendet, die zum jeweiligen Untergrund passt.
Wichtig: Diese seitliche Fixierung wird bei Holzlamellen nicht empfohlen, da die Lamellen an der Schraube blockieren könnten.

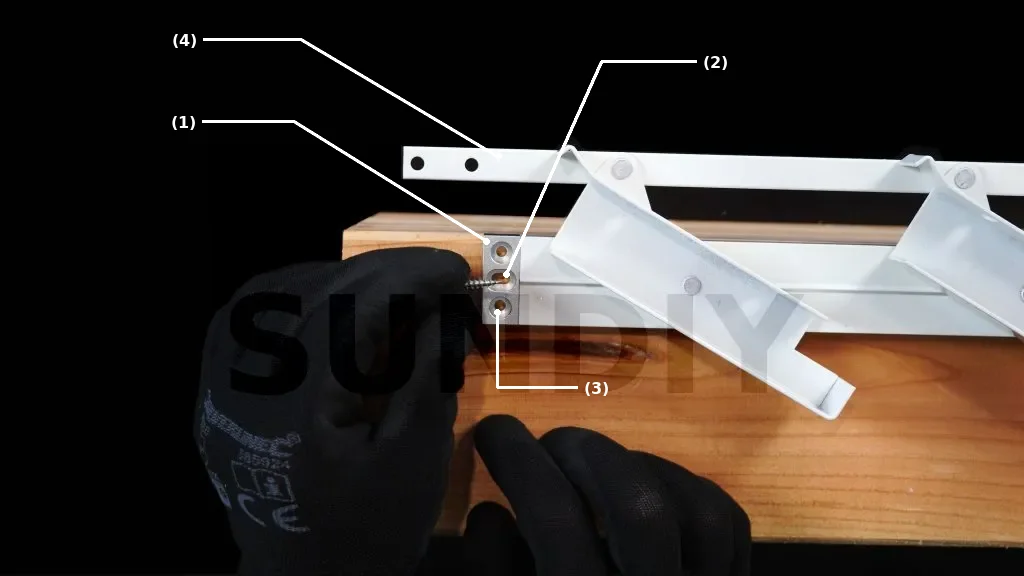

Der Endanschlag (1) wird fest gegen den letzten Mechanismus gesetzt.
Zuerst wird durch das Langloch (2) geschraubt, anschließend durch die beiden weiteren Befestigungslöcher (3).
Die Verbindungsstange (4) wird gekürzt, falls sie die vollständige Schließung des Mechanismus behindert.

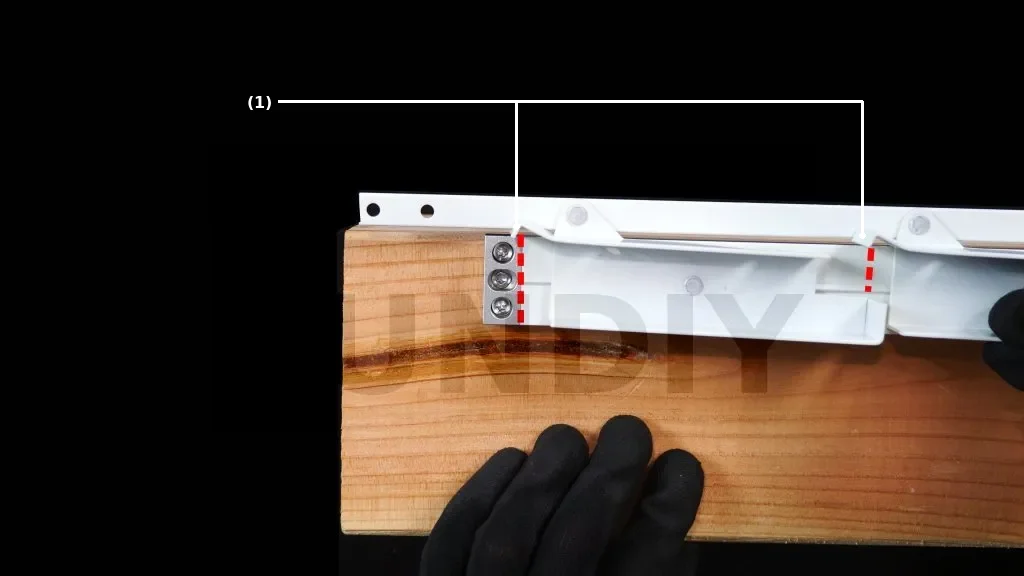

Wenn ein Mechanismus mehr Lamellenhalter besitzt, als benötigt werden, kann der Mechanismuskörper im Bereich des 90°-Winkels (1) am Lamellenhalter gekürzt werden.
Das abgeschnittene Reststück kann dann als Anfang für die nächste Reihe wiederverwendet werden.
Wichtig: Diese Kürzung muss erfolgen, bevor der Endanschlag montiert wird.
Fortsetzung der Montage
Die gleiche Vorgehensweise wird anschließend für die nächste Reihe angewendet – in symmetrischer Anordnung zur ersten Reihe.
