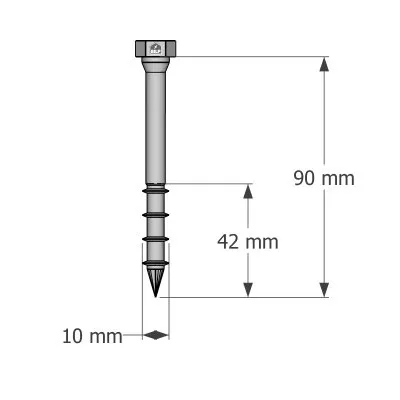

Stahl-Holz-Verbindungsschrauben, SSH10.0X90 - Réf. 75153

Name: Stahl-Holz-Verbindungsschrauben, SSH10.0X90
Brand: SIMPSON Strong-Tie
SKU: REF-75153
Price: 28.08 EUR
Availability: PreOrder

Stahl-Holz-Verbindungsschrauben, SSH10.0X90 - Réf. 75153

bald VERFÜGBAR

Versand unter 10 Tagen.

28€⁰⁸

ohne MWST / Box mit 50 Schrauben

(33.69 € inkl. MWST)

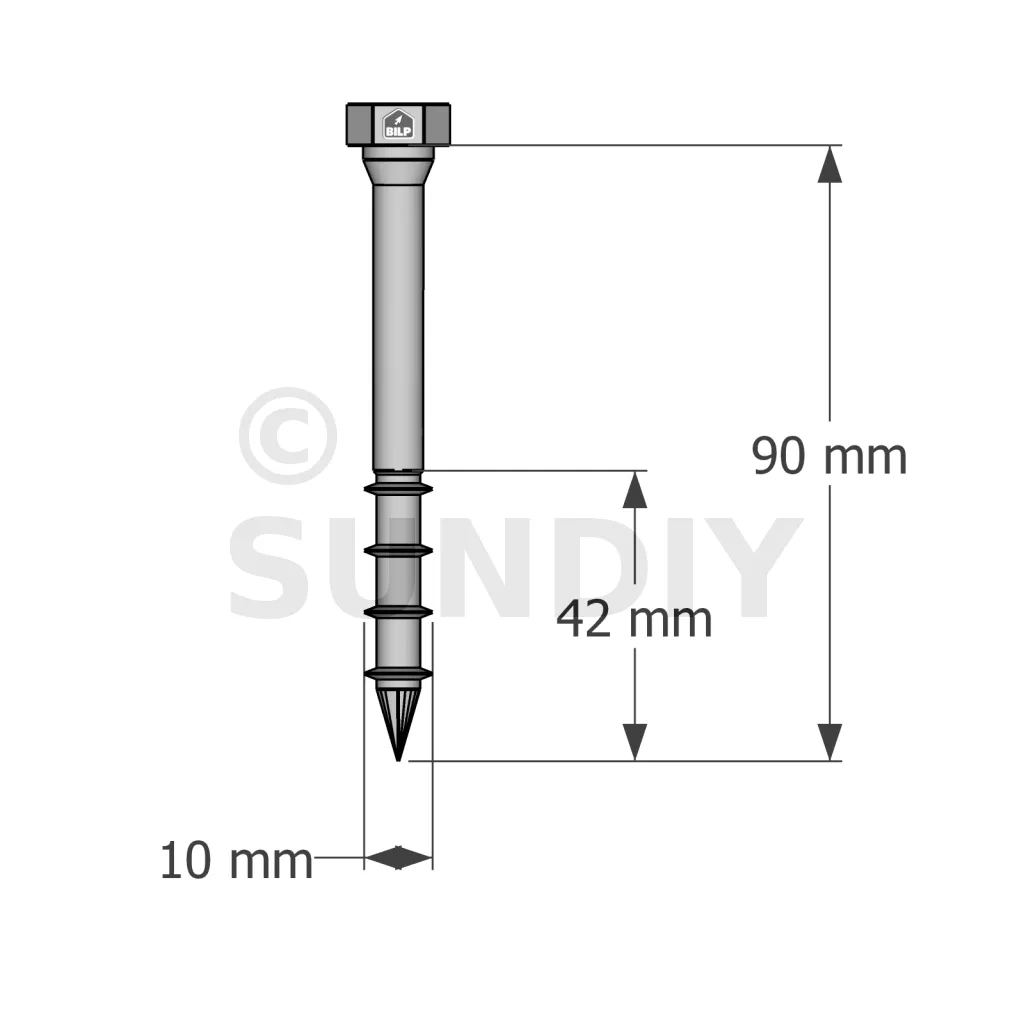

Durchmesser :
- 10mm
Länge :
- 90mm
Materialien :
- Impreg®+ Beschichtung (entspricht 55 µm verzinktem Stahl)
Verpackung :
- Box mit 50 Schrauben
Andere Wahlmöglichkeiten

Referenz
75153
Herstellung
Französisch
Marke
SIMPSON Strong-Tie
Gewindelänge
32mm
passende Antriebe
T-40
Durchmesser des Kopfs
13mm
Kopfhöhe
5.75mm
Durchmesser unter dem Schraubenkopf
8.2mm
Innendurchmesser des Gewindes
5.1mm

Schrauben für Stahl-Holz-Verbindungen

Die SSH-Holzschraube ist eine Schraube mit idealem Durchmesser und idealer Länge für die Befestigung von Verbindern an Holzelementen im Innen- und Außenbereich. Er kann in die normalerweise für Anker vorgesehenen Löcher eingebaut werden und verkürzt im Vergleich zu herkömmlichen Nagellösungen vorteilhaft die Zeit der Umsetzung auf der Baustelle.

Merkmale

Leistungserklärungen :FR-DoP-h17/0015 ;

Material

Impreg®+-Beschichtung (entspricht 55 µm verzinktem Stahl) : Lebensdauer 15 Jahre im Freien, 50 Jahre in Innenräumen.

Vorteile

Sechskantkopf : perfekter Halt der Stahlplatte auf Holz dank seines breiten Kopfes,
Doppelkonus unter Kopf : Hilft bei der Zentrierung der Schraube im Loch,
Reibahle : reduzierte Reibung,
Asymmetrisches Gewinde : reduziertes Drehmoment beim Schrauben und hohe Reißfestigkeit,
Anti-Splitting-Spitze Typ 17 : besserer Beginn der Verschraubung,
Schnell und einfach Anwendung für alle Schraubendreher geeignet.

Anwendungen

Substrat

Holz

Einsatzbereiche

Stahl auf Holz Baugruppen,
Holz-Holz-Baugruppen, Brettschichtholz, CLT, Holzwerkstoffplatten,
Befestigung von Verbindern, Winkelverbinder, Balkenschuhen...

Technische Daten

Produkt-Abmessungen

Referenzen	Artikel Code	Durchmesser [mm]
		d	l	dh	ht	duh	d1	lg	Bit
SSH8.0X40	75134	8	40	13	5.75	8.2	5.1	32	T-40
SSH10.0X40	75149	10	40	15	6	10.2	6.2	32	T-40
SSH10.0X50	75150	10	50	15	6	10.2	6.2	42	T-40
SSH10.0X60	75151	10	60	15	6	10.2	6.2	42	T-40
SSH10.0X80	75152	10	80	15	6	10.2	6.2	42	T-40
SSH12.0X60	75162	12	60	17	6.25	12.2	6.7	48	T-40
SSH12.0X80	75163	12	80	17	6.25	12.2	6.7	48	T-40

Kompatible Verbinder

Referenzen	Kompatible Winkelverbinder	Kompatible Balkenschuhe	Kompatible Stützenfüße
SSH8.0X40	EBC	-	-
SSH10.0X40	E5/1.5, E5/1.5/1.22/11, ABR100, ABR105	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X50	-	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X60	-	SBE, SAE(1), S45, S1030, S1530	-
SSH10.0X80	ABR105, E20/3	SBE, SAE(1), S45, S1030, S1530	PPA, PPRC, APB100/150, PBLR, PPSP
SSH12.0X60	-	SAE(2), GLE, GSE, S45	PBP
SSH12.0X80	AE116, AG922, ABR255, AKRX3L	SAE(2), GLE, GSE, S45	-

Nicht abschließende Liste, die Leistungen dieser Steckverbinder mit der SSH-Schraube sind in den entsprechenden technischen Datenblättern angegeben.
SAE(1) = SAE200 und SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 und SAE500

Charakteristische Merkmale

Referenzen	Charakteristische Merkmale
	Charakteristisches plastisches Fließmoment - My,k [Nm]	Charakteristischer Parameter des Auszugswiderstands - fax,k,90° [N/mm²]	Charakteristischer Widerstandsparameter an der Kopfdurchführung - fhead,k [N/mm²]	Charakteristische Zugfestigkeit - ftens,k [kN]	Torsionsverhältnis
SSH8.0X40	29.4	15.6	22	23.2	3.1
SSH10.0X40	50.3	13.2	20.1	32	3.4
SSH10.0X50	50.3	13.2	20.1	32	3.4
SSH10.0X60	50.3	13.2	20.1	32	3.4
SSH10.0X80	50.3	13.2	20.1	32	3.4
SSH12.0X60	67.1	12.1	18.5	39.6	3
SSH12.0X80	67.1	12.1	18.5	39.6	3

Die Schraubenwerte SSH8.0X40 und SSH10.0X40 können direkt auf den Steckern der mit diesen Schrauben kompatiblen Verbinder konsultiert werden (siehe Tabelle oben).
