Ankerbolzen WA M10-78/5 Blister mit 6 Stück - Réf. WA10078RP

1) Betrieblast : die Lastangaben berücksichtigen die in der ETA-Bewertung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen von γF=1,4.
2) Zugbetriebslasten : bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10mm ausgegangen.
3) Querkrafttragfähigkeiten : Querkrafttragfähigkeiten sind für einen Dübel allein ohne Berücksichtigung des Abstandes zum Plattenrand angegeben. Für Scherkräfte, die in der Nähe des Randes aufgebracht werden (C≤10hef oder 60d). Das Versagen am Plattenrand ist gemäß ETAG 001, Anhang C, Methode A, zu prüfen.
4) Ungerissener Beton : Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung eines detaillierten Nachweises wird σR = 3N/mm2 verwendet (σL entspricht der Spannung im Inneren des Betons, die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).
5) Wenn die Achsabstände und Randabstände kleiner werden als die charakteristischen Werte (S≤Scr,N und/oder C≤Ccr,N )dann muss eine Berechnung nach ETAG 001, Anhang C, Methode A durchgeführt werden, weitere Informationen siehe ETA-06/0123.
6) Das angegebene zulässige Biegemoment gilt nur für die Gewindestange (z.B. Remote-Montage).

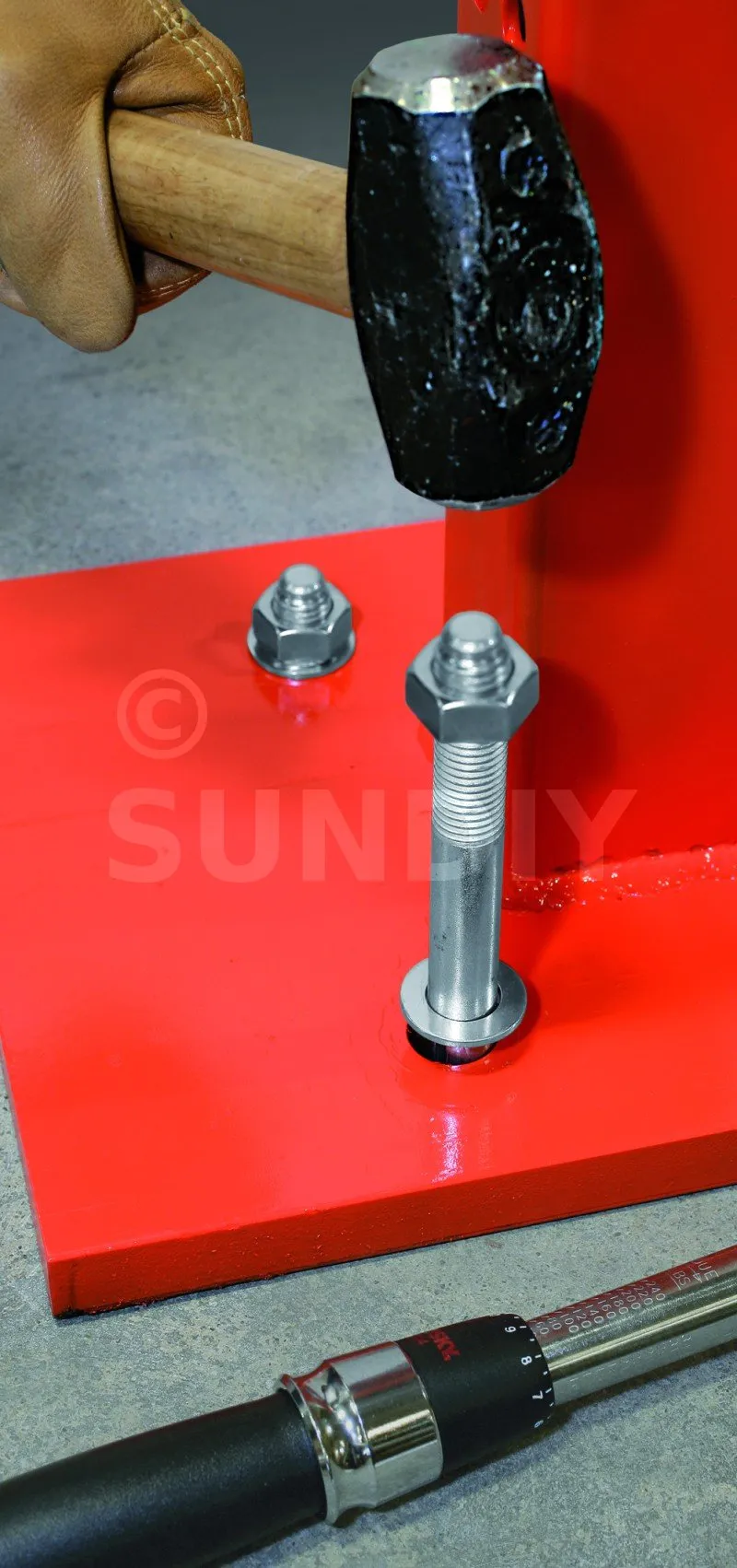

7) Für die Installation wird die Verwendung eines Schlagschraubers empfohlen.

Installation

Montage

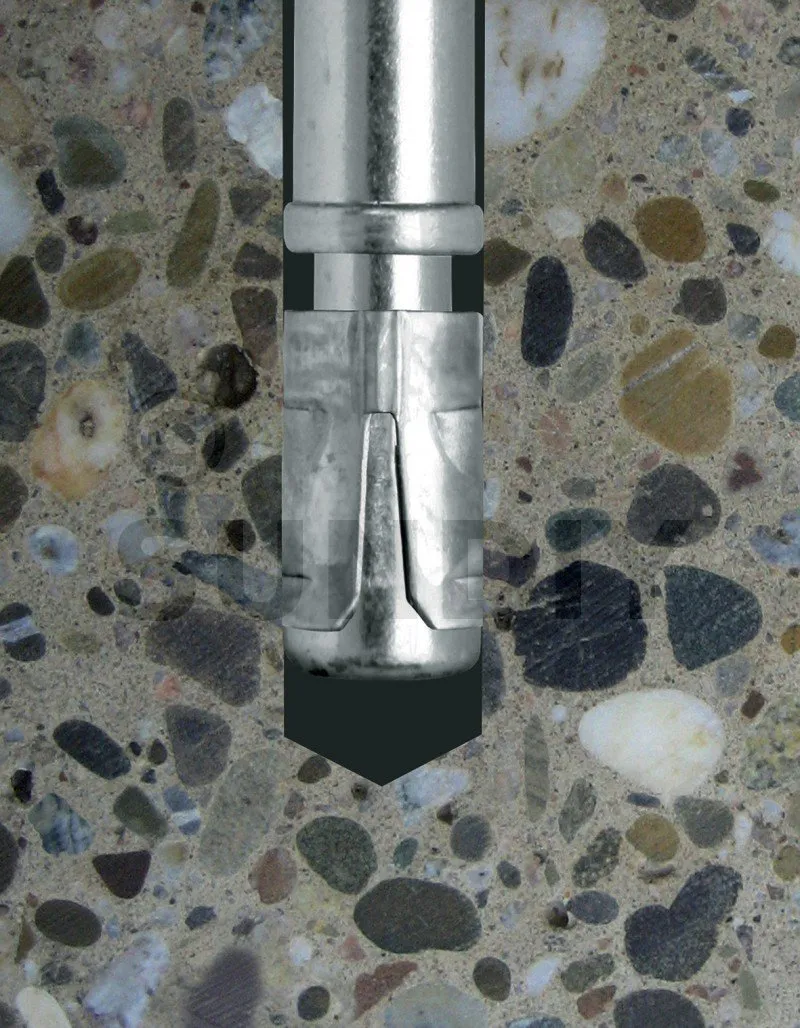

Beim Aufbringen des Drehmoments bewegt sich der Konus im Expansionsring nach oben, wodurch die Segmente aufbrechen und gegen die Wand drücken, was zu einer Reibungshaftung am Trägermaterial führt.
Das Ergebnis ist eine drehmomentgesteuerte Spreizverankerung durch Verschraubung ohne Verwendung von Spezialwerkzeugen.
