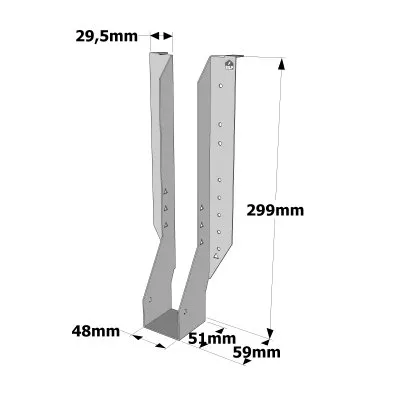

IUSE Balkenträger mit Seitenflanschen - Réf. IUSE299/48

Referenz
IUSE299/48
Herstellung
französisch
Material
Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Marke
SIMPSON Strong-Tie

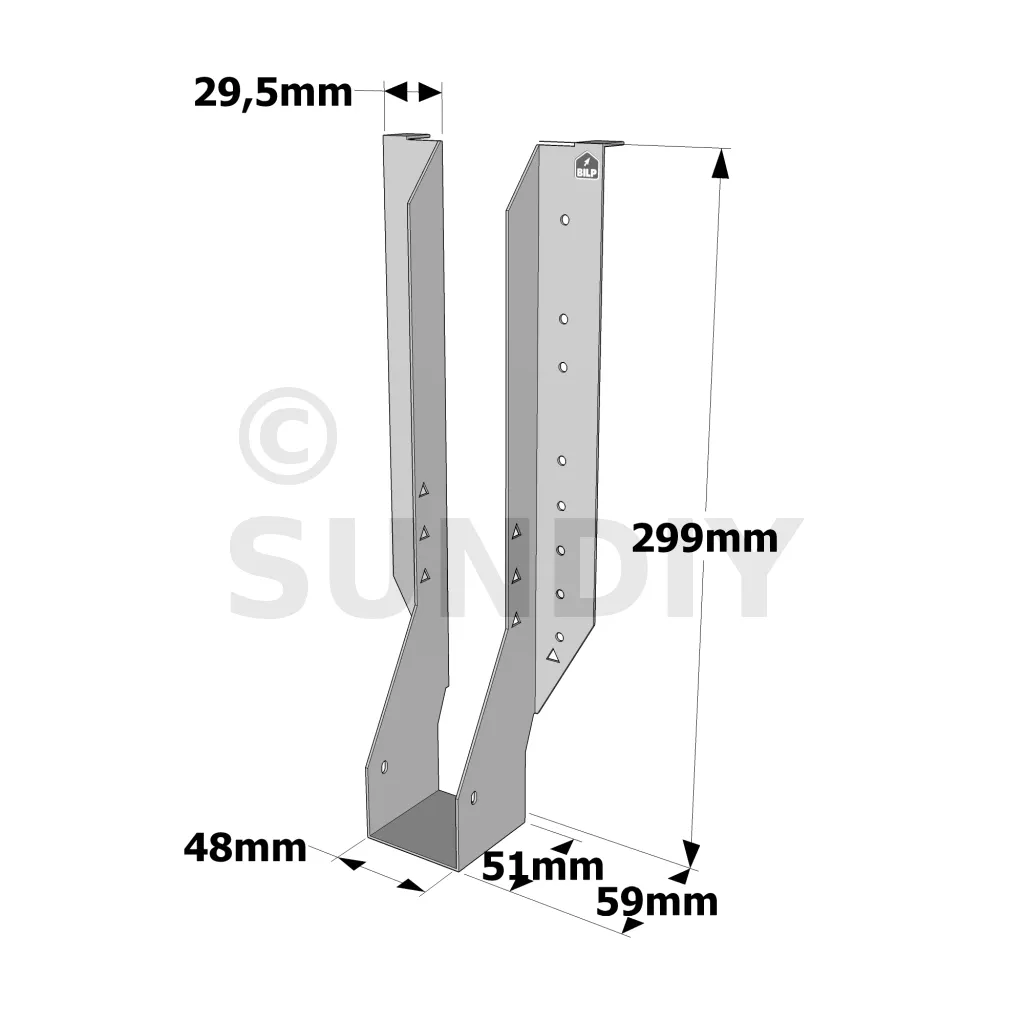

Tiefe (C)
51mm
Breite (D)
29.5mm
Tiefe (F)
59mm
Bohrungen auf dem Hauptträger
2Ø4
Bohrungen auf den Hauptträger
16Ø4.3
Tragbalkenabmessungen
45x300mm

IUSE Seitenflanschbügel

Die IUSE-Seitenflanschbügel garantieren dank der oberen Flansche eine einfache Installation und sorgen gleichzeitig dafür, dass der Untergurt durch starke Haftung an Ort und Stelle gehalten wird. Die Vernagelung erfolgt an den Seitenflanschen nach eventueller Vorpositionierung mit dem „Speed-Zink“.

Merkmale

Leistungserklärungen:FR-DoP-e17/0554;
Technische Zulassungen:ETA-17/0554;

Gegenstand

Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
Dicke: 1,2 mm.

Vorteile

Einfach und schnell zu installieren,
Keine Spitzen am Balken,
Druckfixierung,
Kompatibel mit I-Trägern.

Anwendungen

Unterstützung

Träger: Massivholz, Verbundholz, Brettschichtholz,
Span: I-Träger.

Einsatzbereiche

Böden,
Balken befestigen,
Dächer,
Terrassen,
Überschriften, ...

Technische Daten

Abmessungen

Referenzen	Trägerabmessungen [mm]		Abmessungen [mm]						Bohrungen auf dem Träger	Bohrungen auf getragen
	Breite	Höhe	A	B	C	D	F	t	Ø4.3	Ø4
IUSE199/48	45	200	48	199	51	29.5	59	1.2	10	2
IUSE219/48	45	220	48	219	51	29.5	59	1.2	12	2
IUSE239/48	45	240	48	239	51	29.5	59	1.2	14	2
IUSE299/48	45	300	48	299	51	29.5	59	1.2	16	2
IUSE359/48	45	360	48	359	51	29.5	59	1.2	20	2
IUSE399/48	45	400	48	399	51	29.5	59	1.2	22	2
IUSE239/50	47	240	50	239	51	29.5	59	1.2	14	2
IUSE299/50	47	300	50	299	51	29.5	59	1.2	16	2
IUSE239/56	53	240	56	239	51	29.5	59	1.2	14	2
IUSE299/56	53	300	56	299	51	29.5	59	1.2	16	2
IUSE199/61	58-60	200	61	199	51	29.5	59	1.2	10	2
IUSE219/61	58-60	220	61	219	51	29.5	59	1.2	12	2
IUSE239/61	58-60	240	61	239	51	29.5	59	1.2	14	2
IUSE249/61	58-60	249	61	249	51	29.5	59	1.2	14	2
IUSE299/61	58-60	300	61	299	51	29.5	59	1.2	16	2
IUSE359/61	58-60	360	61	359	51	29.5	59	1.2	20	2
IUSE399/61	58-60	400	61	399	51	29.5	59	1.2	22	2
IUSE219/66	63	220	66	219	51	29.5	59	1.2	12	2
IUSE239/66	63	240	66	239	51	29.5	59	1.2	14	2
IUSE299/66	63	300	66	299	51	29.5	59	1.2	16	2
IUSE359/66	63	360	66	359	51	29.5	59	1.2	20	2
IUSE399/66	63	400	66	399	51	29.5	59	1.2	22	2
IUSE219/73	70	220	73	219	51	29.5	59	1.2	12	2
IUSE239/73	69-70	240	73	239	51	29.5	59	1.2	14	2
IUSE294/73	70	295	73	294	51	29.5	59	1.2	16	2
IUSE299/73	69-70	300	73	299	51	29.5	59	1.2	16	2
IUSE349/73	70	350	73	349	51	29.5	59	1.2	20	2
IUSE359/73	70	360	73	359	51	29.5	59	1.2	20	2
IUSE399/73	70	400	73	399	51	29.5	59	1.2	22	2
IUSE199/92	89 - 90	200	92	199	51	29.5	59	1.2	10	2
IUSE219/92	89 - 90	220	92	219	51	29.5	59	1.2	12	2
IUSE239/92	89 - 90	240	92	239	51	29.5	59	1.2	14	2
IUSE254/92	89 - 90	255	92	219	51	29.5	59	1.2	14	2
IUSE299/92	89 - 90	300	92	239	51	29.5	59	1.2	16	2
IUSE355/92	89 - 90	356	92	254	51	29.5	59	1.2	20	2
IUSE359/92	89 - 90	360	92	299	51	29.5	59	1.2	20	2
IUSE399/92	89 - 90	400	92	355	51	29.5	59	1.2	22	2
IUSE405/92	89 - 90	406	92	359	51	29.5	59	1.2	22	2
IUSE294/98	95-97	295	98	399	51	29.5	59	1.2	16	2
IUSE359/98	95-97	360	98	405	51	29.5	59	1.2	20	2
IUSE399/98	95-97	400	98	294	51	29.5	59	1.2	22	2
IUSE239/100	96	240	100	239	359	51	29.5	59	1.2	14	2
IUSE249/100	97	250	100	249	399	51	29.5	59	1.2	14	2
IUSE299/100	96-97	300	100	299	51	29.5	59	1.2	16	2
IUSE349/100	97	350	100	349	51	29.5	59	1.2	20	2

Charakteristische Werte – Gesamtnagelung

Referenzen	Trägerabmessungen [mm]		Befestigungen		Charakteristische Werte [kN]
	Breite	Höhe	Träger	Getragen	R1,k
			Qty	Qty	C18	C24	SCL
					N3,75x30	N3,75x30	N3,75x30
IUSE199/48	45	200	10	2	7.9	9.5	13.5
IUSE219/48	45	220	12	2	10.5	12	16.2
IUSE239/48	45	240	14	2	13	14	18.9
IUSE299/48	45	300	16	2	14.8	16	21.6
IUSE359/48	45	360	20	2	16.7	18	24.3
IUSE399/48	45	400	22	2	16.7	18	24.3
IUSE239/50	47	240	14	2	13	14	18.9
IUSE299/50	47	300	16	2	14.8	16	21.6
IUSE239/56	53	240	14	2	13	14	18.9
IUSE299/56	53	300	16	2	14.8	16	21.6
IUSE199/61	58-60	200	10	2	7.9	9.5	13.5
IUSE219/61	58-60	220	12	2	10.5	12	16.2
IUSE239/61	58-60	240	14	2	13	14	18.9
IUSE249/61	58-60	249	14	2	13	14	18.9
IUSE299/61	58-60	300	16	2	14.8	16	21.6
IUSE359/61	58-60	360	20	2	16.7	18	24.3
IUSE399/61	58-60	400	22	2	16.7	18	24.3
IUSE219/66	63	220	12	2	10.5	12	16.2
IUSE239/66	63	240	14	2	13	14	18.9
IUSE299/66	63	300	16	2	14.8	16	21.6
IUSE359/66	63	360	20	2	16.7	18	24.3
IUSE399/66	63	400	22	2	16.7	18	24.3
IUSE219/73	70	220	12	2	10.5	12	16.2
IUSE239/73	69-70	240	14	2	13	14	18.9
IUSE294/73	70	295	16	2	14.8	16	21.6
IUSE299/73	69-70	300	16	2	14.8	16	21.6
IUSE349/73	70	350	20	2	16.7	18	24.3
IUSE359/73	70	360	20	2	16.7	18	24.3
IUSE399/73	70	400	22	2	16.7	18	24.3
IUSE199/92	89 - 90	200	10	2	7.9	9.5	13.5
IUSE219/92	89 - 90	220	12	2	10.5	12	16.2
IUSE239/92	89 - 90	240	14	2	13	14	18.9
IUSE254/92	89 - 90	255	14	2	13	14	18.9
IUSE299/92	89 - 90	300	16	2	14.8	16	21.6
IUSE355/92	89 - 90	356	20	2	16.7	18	24.3
IUSE359/92	89 - 90	360	20	2	16.7	18	24.3
IUSE399/92	89 - 90	400	22	2	16.7	18	24.3
IUSE405/92	89 - 90	406	22	2	16.7	18	24.3
IUSE294/98	95-97	295	16	2	14.8	16	21.6
IUSE359/98	95-97	360	20	2	16.7	18	24.3
IUSE399/98	95-97	400	22	2	16.7	18	24.3
IUSE239/100	96	240	14	2	13	14	18.9
IUSE249/100	97	250	14	2	13	14	18.9
IUSE299/100	96-97	300	16	2	14.8	16	21.6
IUSE349/100	97	350	20	2	16.7	18	24.3

Bei Hebekraft 2 Punkte einfügen N3.75x30 mm bei 45° im Untergurt.

Charakteristische Werte – Teilweise Nagelung

Referenzen	Trägerabmessungen [mm]		Befestigungen		Charakteristische Werte [kN]
	Breite	Höhe	Träger	Getragen	R1,k
			Qty	Qty	C18	C24	SCL
					N3,75x30	N3,75x30	N3,75x30
IUSE199/48	45	200	6	-	4.7	5.7	8.1
IUSE219/48	45	220	6	-	4.7	5.7	8.1
IUSE239/48	45	240	8	-	7.4	8	10.8
IUSE299/48	45	300	8	-	7.4	8	10.8
IUSE359/48	45	360	10	-	9.3	10	13.5
IUSE399/48	45	400	12	-	11.1	12	16.2
IUSE239/50	47	240	8	-	7.4	8	10.8
IUSE299/50	47	300	8	-	7.4	8	10.8
IUSE239/56	53	240	8	-	7.4	8	10.8
IUSE299/56	53	300	8	-	7.4	8	10.8
IUSE199/61	58-60	200	6	-	4.7	5.7	8.1
IUSE219/61	58-60	220	6	-	4.7	5.7	8.1
IUSE239/61	58-60	240	8	-	7.4	8	10.8
IUSE249/61	58-60	249	8	-	7.4	8	10.8
IUSE299/61	58-60	300	8	-	7.4	8	10.8
IUSE359/61	58-60	360	10	-	9.3	10	13.5
IUSE399/61	58-60	400	12	-	11.1	12	16.2
IUSE219/66	63	220	6	-	4.7	5.7	8.1
IUSE239/66	63	240	8	-	7.4	8	10.8
IUSE299/66	63	300	8	-	7.4	8	10.8
IUSE359/66	63	360	10	-	9.3	10	13.5
IUSE399/66	63	400	12	-	11.1	12	16.2
IUSE219/73	70	220	6	-	4.7	5.7	8.1
IUSE239/73	69-70	240	8	-	7.4	8	10.8
IUSE294/73	70	295	8	-	7.4	8	10.8
IUSE299/73	69-70	300	8	-	7.4	8	10.8
IUSE349/73	70	350	10	-	9.3	10	13.5
IUSE359/73	70	360	10	-	9.3	10	13.5
IUSE399/73	70	400	12	-	11.1	12	16.2
IUSE199/92	89 - 90	200	6	-	4.7	5.7	8.1
IUSE219/92	89 - 90	220	6	-	4.7	5.7	8.1
IUSE239/92	89 - 90	240	8	-	7.4	8	10.8
IUSE254/92	89 - 90	255	8	-	7.4	8	10.8
IUSE299/92	89 - 90	300	8	-	7.4	8	10.8
IUSE355/92	89 - 90	356	10	-	9.3	10	13.5
IUSE359/92	89 - 90	360	10	-	9.3	10	13.5
IUSE399/92	89 - 90	400	12	-	11.1	12	16.2
IUSE405/92	89 - 90	406	12	-	11.1	12	16.2
IUSE294/98	95-97	295	8	-	7.4	8	10.8
IUSE359/98	95-97	360	12	-	11.1	12	13.5
IUSE399/98	95-97	400	12	-	11.1	12	16.2
IUSE239/100	96	240	8	-	7.4	8	10.8
IUSE249/100	97	250	8	-	7.4	8	10.8
IUSE299/100	96-97	300	8	-	7.4	8	10.8
IUSE349/100	97	350	10	-	9.3	10	13.5

Bei Hebekraft 2 Punkte einfügen N3.75x30 mm bei 45° im Untergurt.

Charakteristische Werte – Aufstand

Referenzen	Befestigungen		Kennwerte [kN]
	Portiert		R2,k
	Qty	Type	C18	C24	SCL
IUSE	n	N3.75x30	n * 1,86	n * 2,0	n * 2,7

Zur Aufnahme der Hubkräfte müssen die verdrillten Spitzen in die unteren Löcher (Einschub unter 45° im Untergurt) und in die Dreieckslöcher (Stegverstärkungen sind dann notwendig) eingebracht werden.

Anzahl der Spitzen n: n muss eine gerade Zahl sein (2, 4, 6 oder 8). Die maximale Punktzahl beträgt 8.

Befestigungen
Am getragen:
Holzstütze:

Pointes torsadées N3,75X30.

Auf Mobilfunkanbieter:
Holzstütze:

Pointes torsadées N3,75X30.

Einrichtung
Auf Holz:
1. Verfolgen Sie die Position des Trägers, der auf dem Träger getragen wird.
2. Präsentieren Sie den Steigbügel und befestigen Sie die Flügel auf jeder Seite.
3. Passen Sie den Bügel im Verhältnis zu den Linien an: Der Bügel muss oben etwas offener sein als unten, um die Installation des unterstützten Balkens zu erleichtern.
4. Schließen Sie die Befestigung an jedem Flügel durch vollständige oder teilweise Nagelung ab.
5. Den im Bügel getragenen Balken präsentieren, er wird dann durch die Halteklauen im unteren Teil des Bügels blockiert.
6. Wenn eine Auftriebslastaufnahme erforderlich ist, stecken Sie zwei N3,75x30-Spikes im 45°-Winkel in den Untergurt des Trägers, auf Höhe der beiden seitlichen Kuppeln des Bügels.
