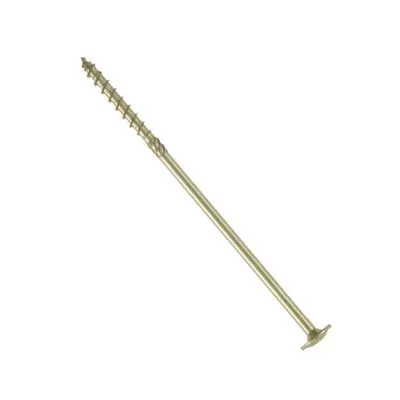

Holzbauschrauben - Tellerkopf - Réf. ESCR8.0X180

Referenz
ESCR8.0X180
Herstellung
französisch
Marke
SIMPSON Strong-Tie
Durchmesser des Kopfs
20mm
Kopfform
T-40

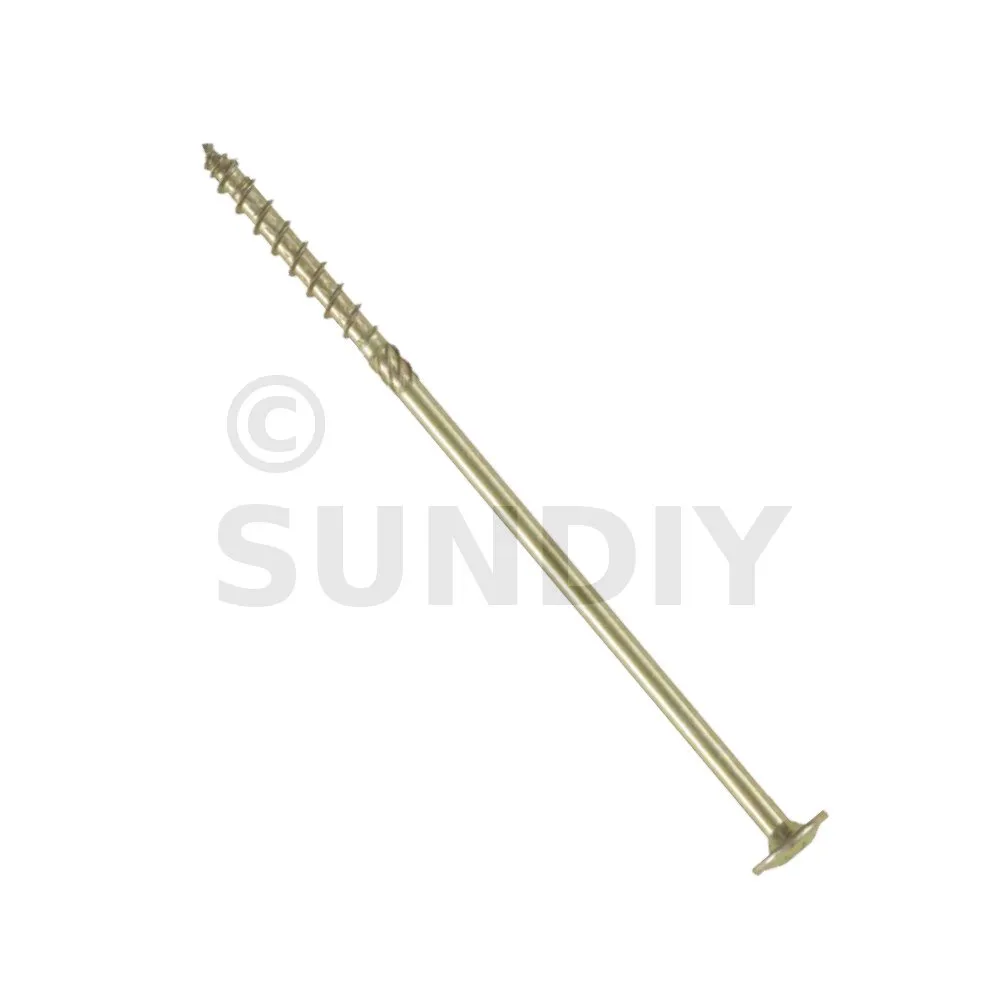

Holzbauschrauben Tellerkopf ESCR

Diese strukturellen Holzschrauben mit Flachkopf sind stark und müssen nicht vorgebohrt werden. Sie wurden für den Holzrahmenbau und für strukturelle Anwendungen entwickelt und werden für eine breite Palette von Holzbauanwendungen eingesetzt.

Eigenschaften

Technische Zulassung :EN-ETA-13/0796;
Leistungserklärung :FR-DoP-e13/0796;

Material

5 µm gelb verzinkter Stahl,
Dichromatierung gemäß EN ISO 2081.

Vorteile

Breiter Kopf oder integrierte Unterlegscheibe : hohe Beständigkeit gegen Kopfdurchdringung,

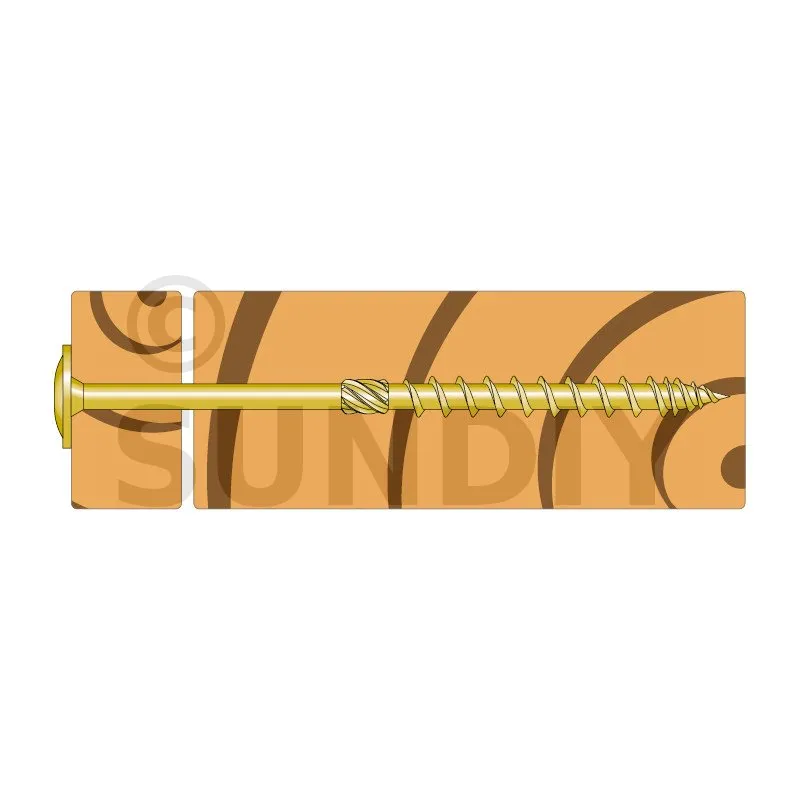

Reibahle : reduziert die Erwärmung der Schraube, erleichtert das Eindringen in das Holz und schont die Lebensdauer und Autonomie Ihrer Maschinen und Zubehörteile,
Asymmetrisches Gewinde mit großer Steigung und Kerbe : reduziertes Drehmoment beim Verschrauben und hohe Ausreißfestigkeit für bessere Staubentfernung
Spaltsicheres Sekundärgewinde : keine Vorbohrung erforderlich. Perfekter Einzug auch in Harthölzer.
1 Torx-Schraubendreher-Bit in jeder Packung enthalten.

Anwendungen

Träger

Hauptträger : Massivholz, Verbundholz, Leimholz, CLT (Kreuzlagenholz),
Nebenträger : Massivholz, Verbundholz, Leimholz, CLT (Kreuzlagenholz).

Anwendungsbereich

Massivholz, Leimholz, Holzwerkstoffe für den Rahmenbau,
OSB-Böden auf I-Trägern und Massivholzbalken,
Ständer für die Montage von ITE-Systemen, ...

Technische Daten

Abmessungen

Artikel	Abmessungen [mm]
	l	lg	d1	d	dh	Bit
ESCR6.0X60	60	36	4	6	14	T-30
ESCR6.0X80	80	48	4	6	14	T-30
ESCR6.0X100	100	48	4	6	14	T-30
ESCR6.0X120	120	64	4	6	14	T-30
ESCR6.0X140	140	64	4	6	14	T-30
ESCR6.0X160	160	64	4	6	14	T-30
ESCR8.0X80	80	54	5.3	8	20	T-40
ESCR8.0X100	100	54	5.3	8	20	T-40
ESCR8.0X120	120	54	5.3	8	20	T-40
ESCR8.0X140	140	84	5.3	8	20	T-40
ESCR8.0X160	160	84	5.3	8	20	T-40
ESCR8.0X180	180	100	5.3	8	20	T-40
ESCR8.0X200	200	100	5.3	8	20	T-40
ESCR8.0X220	220	100	5.3	8	20	T-40
ESCR8.0X240	240	100	5.3	8	20	T-40
ESCR8.0X260	260	100	5.3	8	20	T-40
ESCR8.0X280	280	100	5.3	8	20	T-40
ESCR8.0X300	300	100	5.3	8	20	T-40
ESCR8.0X320	320	100	5.3	8	20	T-40
ESCR8.0X340	340	100	5.3	8	20	T-40
ESCR8.0X360	360	100	5.3	8	20	T-40
ESCR8.0X400	400	60	5.3	8	20	T-40
ESCR10.0X120	120	60	6.2	10	25	T-50
ESCR10.0X140	140	100	6.2	10	25	T-50
ESCR10.0X160	160	100	6.2	10	25	T-50
ESCR10.0X180	180	100	6.2	10	25	T-50
ESCR10.0X200	200	100	6.2	10	25	T-50
ESCR10.0X220	220	100	6.2	10	25	T-50
ESCR10.0X240	240	100	6.2	10	25	T-50
ESCR10.0X260	260	100	6.2	10	25	T-50
ESCR10.0X280	280	100	6.2	10	25	T-50
ESCR10.0X300	300	100	6.2	10	25	T-50
ESCR10.0X320	320	100	6.2	10	25	T-50
ESCR10.0X340	340	100	6.2	10	25	T-50
ESCR10.0X360	360	100	6.2	10	25	T-50
ESCR10.0X400	400	100	6.2	10	25	T-50

Charakteristische Eigenschaften

Artikel	Charakteristisches plastisches Fließmoment [Nm]	Charakteristischer Parameter der Zugsfestigkeit - fax,k,90° [N/mm²]	Charakteristischer Parameter für die Kopfdurchdringungsbeständigkeit - fhead,k [N/mm²]	Charakteristische Zugfestigkeit - ftens,k [kN]	Charakteristische Drehfestigkeit - ftor,k [Nm]
ESCR6	10.1	13	16.7	12.8	10.1
ESCR8	22.6	10.7	17.6	22.7	25.6
ESCR10	33	9.5	15.2	33.2	47.5

Charakteristische Werte

Artikel	Charakteristische Werte - Holz C24 [kN]
	Rax.k config [1]	Holz auf Holz – Rlat,k				Stahl auf Beton – Rlat,k
		α1=90° und α2=0° config [3]	α1=0° und α2=0° config [4]	α1=90° und α2=90° config [5]	α1=0° und α2=90° config [6]	α2 = 0° config [6]	α2 = 90° config [7]
ESCR6.0X60	yes	-	-	-	-	-	3.23
ESCR6.0X80	yes	-	-	2.57	2.57	-	3.46
ESCR6.0X100	yes	-	-	2.6	2.6	-	3.46
ESCR6.0X120	yes	-	-	2.6	2.6	-	3.77
ESCR6.0X140	yes	-	-	2.6	2.6	-	3.77
ESCR6.0X160	yes	-	-	2.6	2.6	-	3.77
ESCR8.0X80	yes	-	a)	a)	a)	a)	6.18
ESCR8.0X100	yes	-	4.14	4.71	3.96	4.35	6.18
ESCR8.0X120	yes	-	4.35	4.71	4.09	4.35	6.18
ESCR8.0X140	yes	-	4.96	5.31	4.69	4.96	6.82
ESCR8.0X160	yes	-	4.96	5.31	4.69	4.96	6.82
ESCR8.0X180	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X200	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X220	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X240	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X260	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X280	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X300	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X320	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X340	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X360	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR8.0X400	yes	-	4.96	5.31	4.69	4.96	7.17
ESCR10.0X120	yes	-	5.67	6.17	5.3	5.67	8.14
ESCR10.0X140	-	-	5.67	6.17	5.3	5.67	8.14
ESCR10.0X160	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X180	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X200	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X220	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X240	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X260	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X280	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X300	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X320	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X340	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X360	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR10.0X400	yes	-	6.62	7.12	6.25	6.62	9.09
ESCR8	-	-	4.96	5.31	4.69	4.96	7.17
ESCR10	-	-	6.62	7.12	6.25	6.62	9.09

a) Für diese Abmessungen gibt es keine Scherwerte für Holz-Holz-Verbindungen, da die erforderliche Dicke des Anbauteils nach ETA-13/0796 Anhang 7 Tabelle A6.9 nicht erreicht wird. Für Stahl-Holz-Verbindungen gibt es keine Mindestdicke des Einbauteils.

Die Fadenspannungswerte wurden in einem Winkel von 45° bis 90° zur Richtung der Holzfasern berechnet.
Die Geometrie und die mechanischen Eigenschaften entsprechen der ETA-13/0796.
Die angegebenen Werte beziehen sich auf Holz mit einer Rohdichte ρ = 350 kg/m³.
Die Dicke des Werkstücks (AD) wurde so gewählt, dass sie mit der Länge des Stabes übereinstimmt.
Alle Werte wurden mit einer vollständig eingebetteten Gewindelänge berechnet.
Für Stahl-Holz-Verbindungen wurde eine Stahlplatte mit einer Dicke t = d als Grundlage für die Berechnung genommen.
Satz- und Druckfehler behalten wir uns vor.
Die angegebenen Werte sind als Planungshilfe gedacht. Projekte dürfen nur von autorisierten Fachleuten durchgeführt werden.

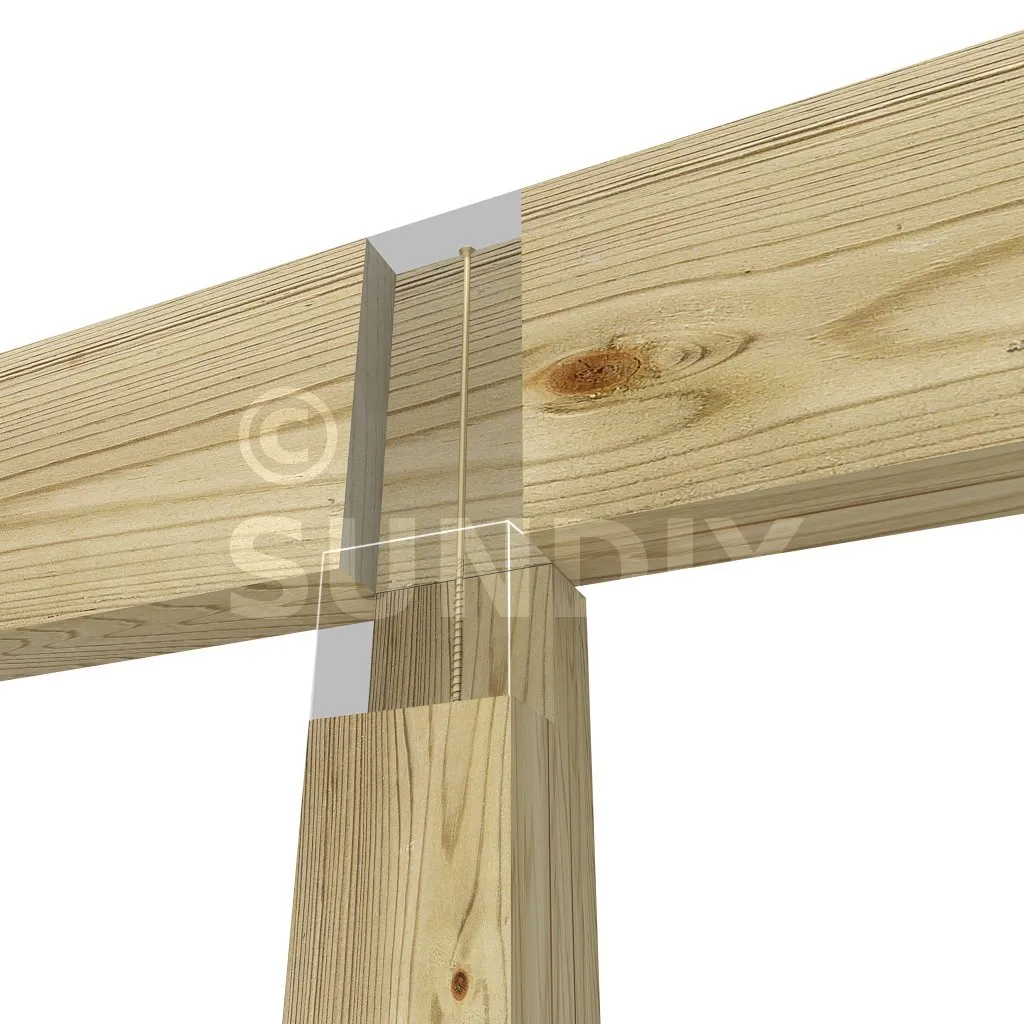

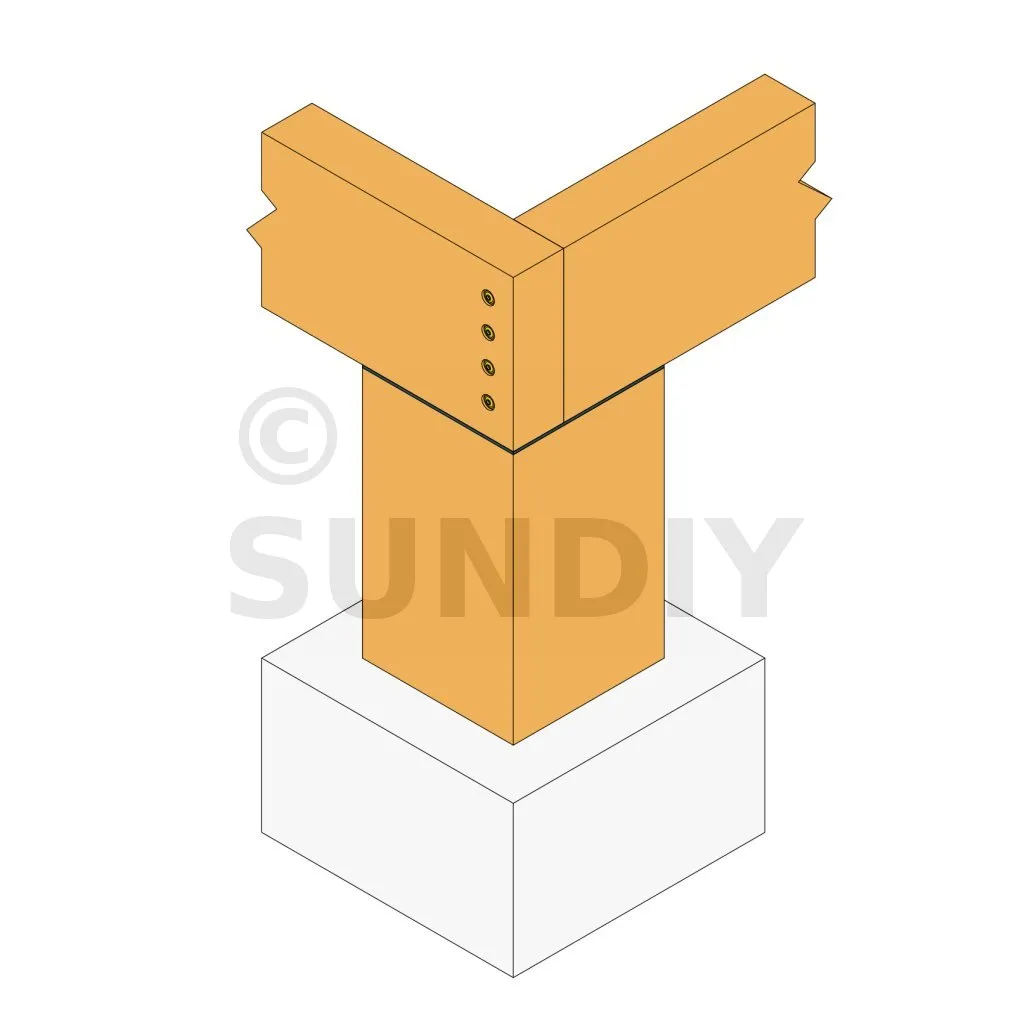

Pfosten-Träger-Montage

I-Träger-Bodenbefestigung

Mindestabstände und Abstände - scherbelastete Schrauben

Artikel	Mindestabstände für scherbelastete Schrauben [mm]
	Winkel zwischen der Achse der Kraft und der Maserung = 0°						Winkel zwischen der Achse der Kraft und der Maserung = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
ESCR6	30	18	72	42	18	18	24	24	42	42	42	18
ESCR8	40	32	80	32	24	24	32	32	80	56	32	24
ESCR10	50	40	80	40	30	30	40	40	80	70	40	30

a1 und a2 können mit 0,85 für eine Platten/Holz-Verbindung und mit 0,7 für eine Stahl/Holz-Verbindung multipliziert werden.

Abstände und Mindestabstände - Axial belastete Schrauben

Références	Abstände und Mindestabstände - Axial belastete Schrauben [mm]
	a1	a2	a3.c	a4.c
ESCR6	30	30	30	24
ESCR8	40	40	40	32
ESCR10	50	50	50	40

Charakteristische Beständigkeit - Holz / Holz

Artikel	Charakteristische Beständigkeit - Holz / Holz C24
	Axial		Scherung parallel zur Maserung in Abhängigkeit von t1 [Rv.0.k] [kN]							Scherung senkrecht zur Maserung in Abhängigkeit von t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCR6.0X60	24	2.81	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR6.0X80	32	3.27	2.57	-	-	-	-	-	-	2.57	-	-	-	-	-	-
ESCR6.0X100	52	3.27	2.57	2.6	2.6	-	-	-	-	2.57	2.6	2.6	-	-	-	-
ESCR6.0X120	56	3.27	2.57	2.6	2.6	2.6	-	-	-	2.57	2.6	2.6	2.6	-	-	-
ESCR6.0X140	76	3.27	2.57	2.6	2.6	2.6	2.6	2.6	-	2.57	2.6	2.6	2.6	2.6	2.6	-
ESCR6.0X160	96	3.27	2.57	2.6	2.6	2.6	2.6	2.6	2.6	2.57	2.6	2.6	2.6	2.6	2.6	2.6
ESCR8.0X80	26	4.62	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCR8.0X100	46	4.62	4.38	4.68	4.71	-	-	-	-	3.54	3.72	3.92	-	-	-	-
ESCR8.0X120	66	4.62	4.38	4.68	4.71	4.71	-	-	-	3.54	3.72	3.92	4.09	-	-	-
ESCR8.0X140	56	7.04	4.99	5.28	5.31	5.31	-	-	-	4.14	4.33	4.52	4.69	-	-	-
ESCR8.0X160	76	7.04	4.99	5.28	5.31	5.31	5.31	5.31	-	4.14	4.33	4.52	4.69	4.69	4.69	-
ESCR8.0X180	80	7.04	4.99	5.28	5.31	5.31	5.31	5.31	-	4.14	4.33	4.52	4.69	4.69	4.69	-
ESCR8.0X200	100	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR8.0X220	120	7.04	4.99	5.28	5.31	5.31	5.31	5.31	5.31	4.14	4.33	4.52	4.69	4.69	4.69	4.69
ESCR10.0X120	60	5.7	-	5.86	6.17	6.17	-	-	-	-	4.64	4.86	5.3	-	-	-
ESCR10.0X140	80	5.7	-	5.86	6.17	6.17	6.17	6.17	-	-	4.64	4.86	5.3	5.3	5.3	-
ESCR10.0X160	60	9.5	-	6.81	7.12	7.12	-	-	-	-	5.59	5.81	6.25	-	-	-
ESCR10.0X180	80	9.5	-	6.81	7.12	7.12	7.12	7.12	-	-	5.59	5.81	6.25	6.25	6.25	-
ESCR10.0X200	100	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25
ESCR10.0X220	120	9.5	-	6.81	7.12	7.12	7.12	7.12	7.12	-	5.59	5.81	6.25	6.25	6.25	6.25

Diese Beständigkeiten sind gültig für :

Eine Holzdicke unter Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
Eine Schraube, deren Achse im Falle von ESCR(XXX) 45 bis 90° von der Holzmaserung entfernt ist, und 90° von der Holzmaserung für andere Schrauben.
Bei Klemmschrauben (Teilgewinde) entspricht die Abmessung t1 der maximalen Dicke, bei der sich das Gewinde an der Spitze vollständ

Die Scherfestigkeiten werden für verschiedene Holzdicken unter Kopf t1 und für die folgenden Konfigurationen angegeben :

Achse der Kraft bei 0° der beiden Holzmaserungen Rv, 0°, k
Achse der Kraft bei 90° der beiden Holzmaserungen Rv, 90°, k
Diese Festigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird bestätigt.
Bei Schrauben mit Teilgewinde sind die Festigkeiten nur für Konfigurationen angegeben, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unterhalb des Kopfes hineinragt, um einen optimalen Anzug zu gewährleisten.
Klausel (2) von Teil 8.3.1.2 der EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird bei dieser Berechnung ignoriert.

Charakteristische Beständigkeit - Stahl / Holz

Artikel	Charakteristische Beständigkeit - Stahl / Holz C24
	Axial [Rax.st.k] [kN]	Scherung dünnes Stahlblech		Scherung dickes Stahlblech
		Rv.0.st.k [kN]	Rv.90.st.k [kN]	Rv.0.st.k [kN]	Rv.90.st.k [kN]
ESCR6.0X60	2.81	2.49	2.49	3.23	3.23
ESCR6.0X80	3.74	2.72	2.72	3.46	3.46
ESCR6.0X100	3.74	2.72	2.72	3.46	3.46
ESCR6.0X120	4.99	3.03	3.03	3.77	3.77
ESCR6.0X140	4.99	3.03	3.03	3.77	3.77
ESCR6.0X160	4.99	3.03	3.03	3.77	3.77
ESCR8.0X80	4.62	4.71	4.09	6.18	5.3
ESCR8.0X100	4.62	4.71	4.09	6.18	5.3
ESCR8.0X120	4.62	4.71	4.09	6.18	5.3
ESCR8.0X140	7.19	5.35	4.73	6.82	5.94
ESCR8.0X160	7.19	5.35	4.73	6.82	5.94
ESCR8.0X180	8.56	5.69	5.07	7.17	6.28
ESCR8.0X200	8.56	5.69	5.07	7.17	6.28
ESCR8.0X220	8.56	5.69	5.07	7.17	6.28
ESCR10.0X120	5.7	6.17	5.3	8.14	6.91
ESCR10.0X140	5.7	6.17	5.3	8.14	6.91
ESCR10.0X160	9.5	7.12	6.25	9.09	7.86
ESCR10.0X180	9.5	7.12	6.25	9.09	7.86
ESCR10.0X200	9.5	7.12	6.25	9.09	7.86
ESCR10.0X220	9.5	7.12	6.25	9.09	7.86

Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst =0,5xd) Stahl für die folgenden Konfigurationen angegeben :

Achse der Kraft bei 0° der Maserung des/der Holzes (¨-er) Rv, 0°, k
Achse der Kraft bei 90° der Maserung des/der Holzes (¨-er) Rv, 90°, k
Diese Festigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Die Festigkeiten für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünnes und dickes Stahlblech ermittelt werden.
Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird bestätigt.

Charakteristische Beständigkeiten - Wandbalken / Ständer

Artikel	Charakteristische Beständigkeiten - Wandbalken aus Holz / Ständer C24
	Mindestdicke des Ständers [mm]	Mindestabstand von der Unterkante des Wandbalkens a4,c [mm]	Scherfestigkeit in Abhängigkeit von der Wandbalkendicke t1 [Rv.90-0.k] [kN]
			35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
ESCR6.0X80	36	18	2.6	-	-	-	-	-	-	-
ESCR6.0X100	36	18	2.6	2.6	2.6	-	-	-	-	-
ESCR6.0X120	36	18	2.6	2.6	2.6	2.6	-	-	-	-
ESCR6.0X140	36	18	2.6	2.6	2.6	2.6	2.6	2.6	-	-
ESCR6.0X160	36	18	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6
ESCR8.0X100	48	24	4.35	4.35	4.35	-	-	-	-	-
ESCR8.0X120	48	24	4.35	4.35	4.35	4.35	-	-	-	-
ESCR8.0X140	48	24	4.96	4.96	4.96	4.91	-	-	-	-
ESCR8.0X160	48	24	4.96	4.96	4.96	4.96	4.96	4.91	-	-
ESCR8.0X180	48	24	4.96	4.96	4.96	4.96	4.96	4.96	-	-
ESCR8.0X200	48	24	4.96	4.96	4.96	4.96	4.96	4.96	4.96	4.96
ESCR10.0X120	60	30	-	5.67	5.67	5.67	-	-	-	-
ESCR10.0X140	60	30	-	5.67	5.67	5.67	5.67	5.67	-	-
ESCR10.0X160	60	30	-	6.62	6.62	6.62	-	-	-	-
ESCR10.0X180	60	30	-	6.62	6.62	6.62	6.62	6.62	-	-
ESCR10.0X200	60	30	-	6.62	6.62	6.62	6.62	6.62	6.62	6.62
