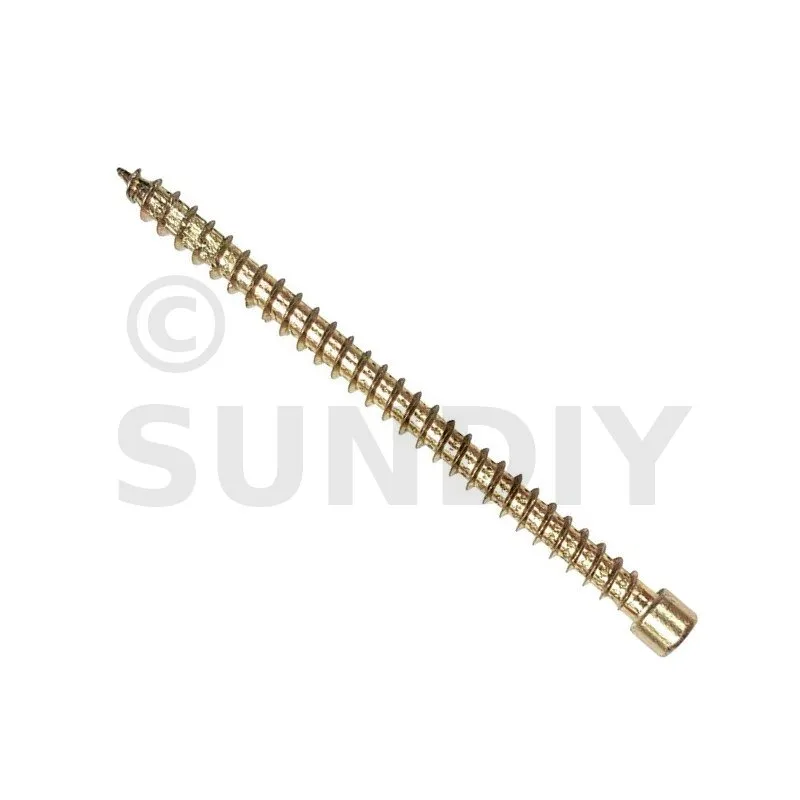

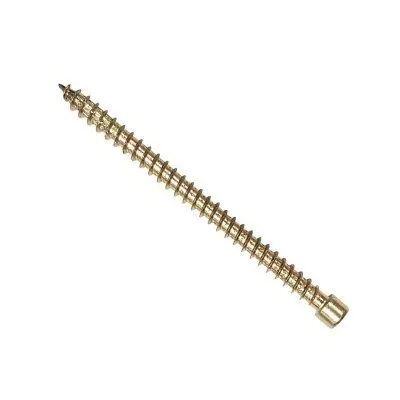

Strukturelle Holzschraube (Holzrahmen, Rahmen, Verstärkung usw.) - Réf. ESCRFTZ8.0X220

bald VERFÜGBAR

Versand unter 10 Tagen.

132€⁹²

ohne MWST / Box mit 50 Schrauben

(159.50 € inkl. MWST)

Durchmesser :
- 8mm
Länge :
- 220mm
Materialien :
- Gelb galvanisch verzinkter Stahl
Marke :
- SIMPSON Strong-Tie
Verpackung :
- Box mit 50 Schrauben
Andere Wahlmöglichkeiten

Referenz
ESCRFTZ8.0X220
Herstellung
Französisch
Farbe(n)
Gelb

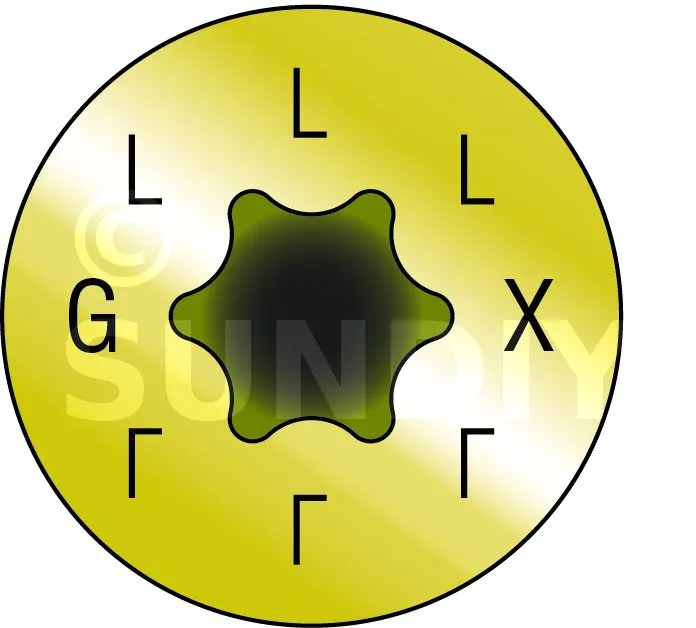

Kopfform
T-40
Marke
SIMPSON Strong-Tie
Durchmesser des Kopfs
5.2 mm
Gewindelänge
210 mm
Finish
Dichromatierung gemäß EN ISO 2081
Verkleidung
-
Gewinde Stile
-
Antriebsgröße
-
Europäische Technische Bewertung
-
Freigabe SKH
-

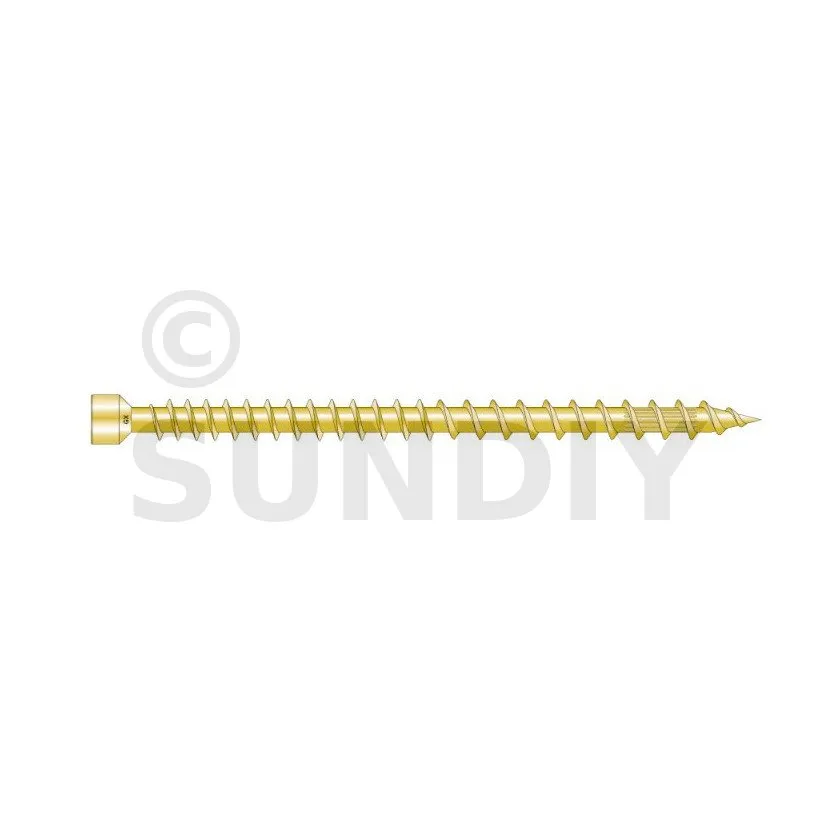

Vollgewinde-Flachkopf-Konstruktionsholzschraube ESCRFTZ

Die ESCRFTZ-Flachkopf-Konstruktionsholzschraube mit Vollgewinde ist für Holzrahmen und Zimmerei konzipiert. Diese Referenz findet vielfältige Einsatzmöglichkeiten im professionellen Holzbau.

Merkmale

Technische Zulassungen: EN-ETA-13/0796

Leistungserklärungen: FR-DoP-e13/0796

Gegenstand

Gelb verzinkter Stahl,
Bichromatisierte Oberfläche gemäß NF EN ISO 2081.

Vorteile

Zylindrischer Kopf: Reduziert die Spaltung des Holzes und macht die Befestigung im Holz unsichtbar,
Vollgewinde: hervorragende Auszugs- und Kompressionswerte,

Anwendungen

Unterstützung

Massivholz,
Leimholz,
Holzwerkstoffplatten.

Einsatzbereiche

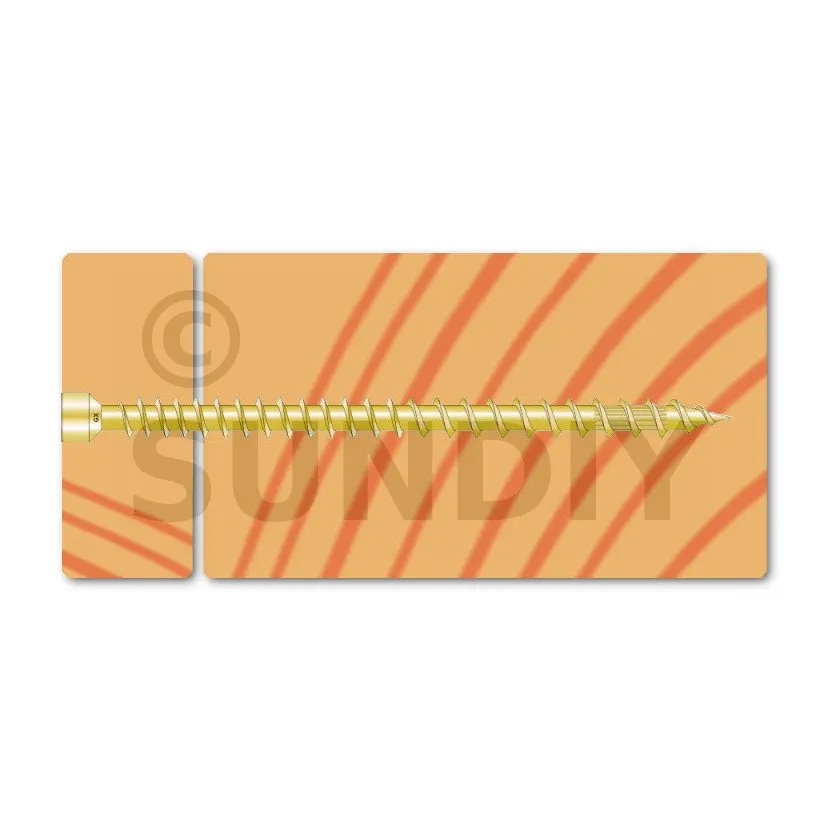

Holz-Holz-Verbindungen, Verstärkungen, Schichtholz, CLT, Holzwerkstoffplatten,
Ideal für Anwendungen mit gekreuzten Paaren.

Technische Daten

Abmessungen

Referenzen	Befestigungsmaße [mm]					Endkappe
	d	l	da	d1	lg
ESCRFTZ8.0X120	8	120	10.2	5.2	110	T-40
ESCRFTZ8.0X140	8	140	10.2	5.2	130	T-40
ESCRFTZ8.0X160	8	160	10.2	5.2	150	T-40
ESCRFTZ8.0X200	8	200	10.2	5.2	190	T-40
ESCRFTZ8.0X220	8	220	110.2	5.2	210	T-40
ESCRFTZ8.0X240	8	240	10.2	5.2	230	T-40
ESCRFTZ8.0X300	8	300	10.2	5.2	290	T-40

Charakteristische Werte

Referenzen	Charakteristisches plastisches Fließmoment [Nm]	Charakteristischer Auszugswiderstandsparameter [N/mm²]	Charakteristischer Zugwiderstand - ftens,k [ kN]	Charakteristischer Kopfkreuzungswiderstandsparameter [Nm]
ESCRFTZ8.0	20.3	13.1	-	24.1

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Mindestabstände und Abstände – Auf Scherung belastete Schrauben

Referenzen	Mindestabstände für auf Scherung beanspruchte Schrauben [mm]
	Winkel zwischen der Kraftachse und dem Draht = 0°						Winkel zwischen der Kraftachse und dem Draht = 90
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4 .c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c. 90
ESCRFTZ8.0	40	32	80	32	24	24	32	32	80	56	32	24

a1 und a2 können für eine Paneel/Holz-Baugruppe mit 0,85 und für eine Stahl/Holz-Baugruppe mit 0,7 multipliziert werden.

Mindestabstände und Abstände – Axial belastete Schrauben

Referenzen	Mindestabstände für axial belastete Schrauben [mm]
	a1	a2	a3.c	a4.c
ESCRFTZ8.0	40	40	40	32

Charakteristische Widerstände - Holz / Holz

Referenzen	Charakteristische Widerstände - Holz / Holz C24
	Axial		Scherung parallel zum Draht als Funktion von t1 [Rv.0.k] [kN]							Scherung senkrecht zum Draht als Funktion von t1 [Rv.90.k] [kN]
	t1 [mm]	Rax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRFTZ8.0X120	60	5.24	4.47	4.68	4.68	4.68	4.68	4.68	-	3.63	3.82	4.02	4.09	4.02	3.82	-
ESCRFTZ8.0X140	70	6.29	4.74	4.94	4.94	4.94	4.94	4.94	4.94	3.9	4.09	4.29	4.35	4.35	4.35	4.09
ESCRFTZ8.0X160	80	7.34	5	5.2	5.2	5.2	5.2	5.2	5.2	4.16	4.35	4.55	4.61	4.61	4.61	4.61
ESCRFTZ8.0X200	100	9.43	5.52	5.73	5.73	5.73	5.73	5.73	5.73	4.65	4.87	5.07	5.14	5.14	5.14	5.14
ESCRFTZ8.0X220	110	10.48	5.78	5.99	5.99	5.99	5.99	5.99	5.99	4.65	5.03	5.33	5.4	5.4	5.4	5.4
ESCRFTZ8.0X240	120	11.53	6.05	6.25	6.25	6.25	6.25	6.25	6.25	4.65	5.03	5.43	5.56	5.56	5.56	5.56
ESCRFTZ8.0X300	150	14.67	6.33	6.74	6.74	6.74	6.74	6.74	6.74	14.65	5.03	5.43	5.56	5.56	5.56	5.56

Diese Widerstände gelten für:

Eine Holzdicke unter dem Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
Eine Schraube, deren Achse bei ESCR(XXX) 45 bis 90° von der Holzmaserung und bei den anderen Schrauben 90° von der Holzmaserung entfernt ist.
Bei Anzugsschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde auf der Spitzenseite vollständig im Holz liegt, was einen optimalen Anzug bei der Montage gewährleistet.

Scherfestigkeiten werden für mehrere Holzstärken unter t1-Kopf und für die folgenden Konfigurationen angegeben:

Die Kraft bei 0° der Maserung der beiden Hölzer Rv, 0°, k
Kraftachse bei 90° der Maserung der beiden Hölzer Rv, 90°, k
-* Diese Beständigkeiten gelten für Holz mit der mechanischen Klasse C24 oder höher.
Die Vorbohrhypothese zur Berechnung der Mindestlasten und -abstände ist validiert.
Bei Teilgewindeschrauben werden die Widerstände nur für Konfigurationen angezeigt, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
Abschnitt (2) von Teil 8.3.1.2 von EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird in dieser Berechnung ignoriert.

Charakteristische Widerstände - Kreuzschraubenpaar

Referenzen	Charakteristische Widerstände - Paar gekreuzte Schrauben
	Unterstützungselement	Unterstützungselement			Einfügungsabstand		Valeurs caractéristiques (extraction/flambement) Rv,k,paire = min(Rw,k,paire ; Rbuck,k,paire) [kN]
		hj min [mm]	1 paire	2 paires	m [mm]	mi [mm]	1 paire		2 paires
			bj min [mm]	bj min 2 [mm]			Rw.k.pair [kN]	Rbuck.k.pair [kN]	Rw.k.pair [kN]	Rbuck.k.pair [kN]
ESCRFTZ8.0X120	170	331	105	155	164	169	34.29	17.14 + 19.62 /kmod	64	31.99 + 36.62 /kmod
ESCRFTZ8.0X140	187	366	105	155	181	186	38.71	19.35 + 19.62 /kmod	72.2	36.12 + 36.62 /kmod
ESCRFTZ8.0X160	223	437	105	155	217	222	47.55	23.77 + 19.62 /kmod	88.7	44.36 + 36.62 /kmod
ESCRFTZ8.0X200	293	578	105	155	287	292	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X220	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X240	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
ESCRFTZ8.0X300	364	719	105	155	358	363	56.57	28.28 + 19.62 /kmod	105.6	52.78 + 36.62 /kmod
