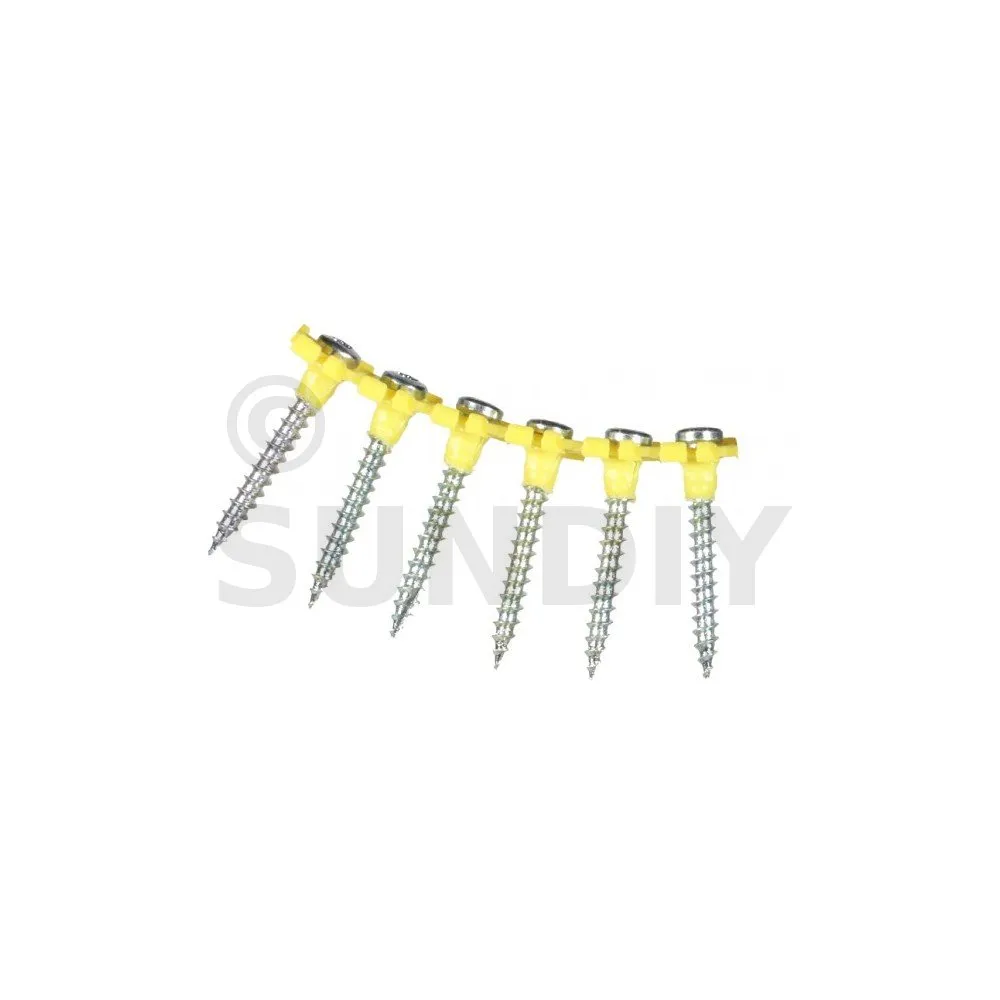

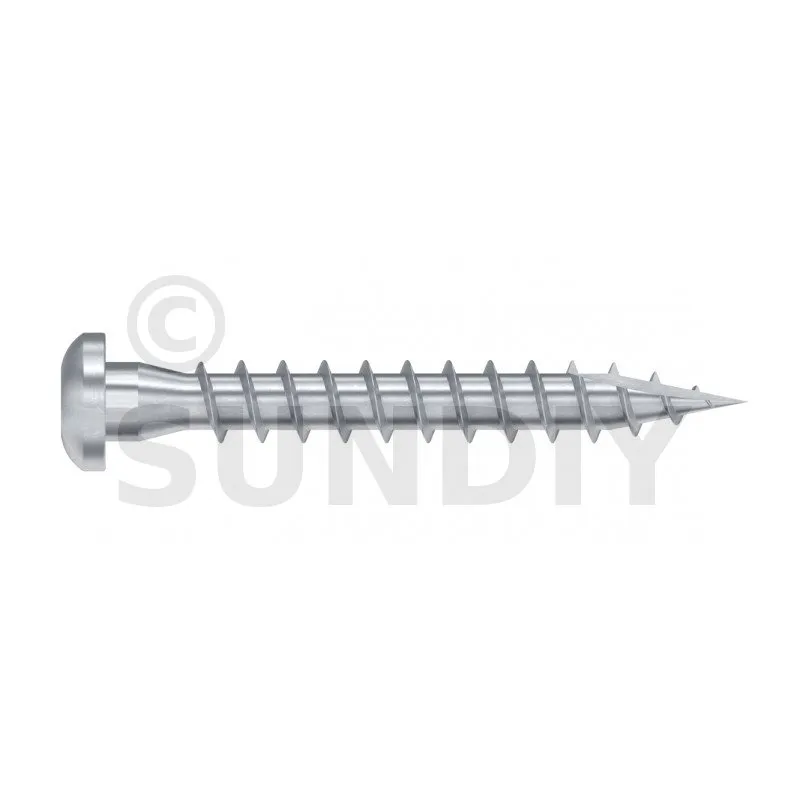

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0X35T
- ReferenzCSA5.0X35T
- Herstellungfranzösisch
- MarkeSIMPSON Strong-Tie
- KopfformT-20
- Durchmesser des Kopfs8.3mm
- Gewindelänge29mm
Leistenschraube zur Holzverbindung

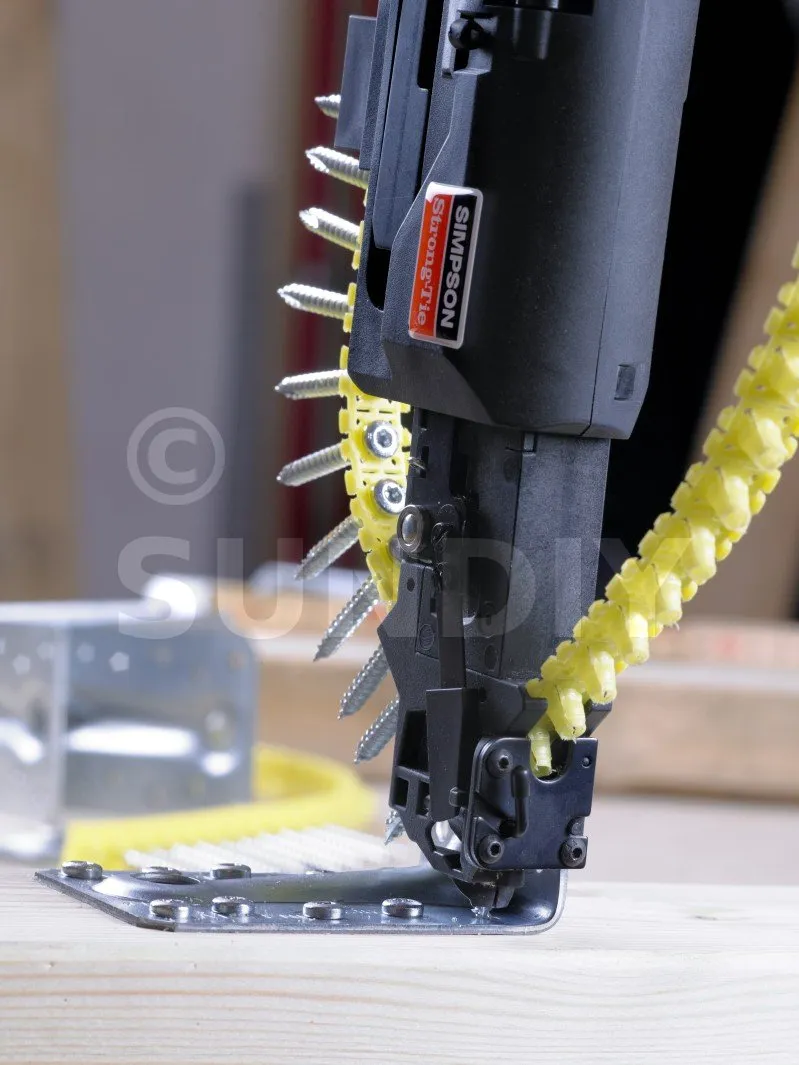

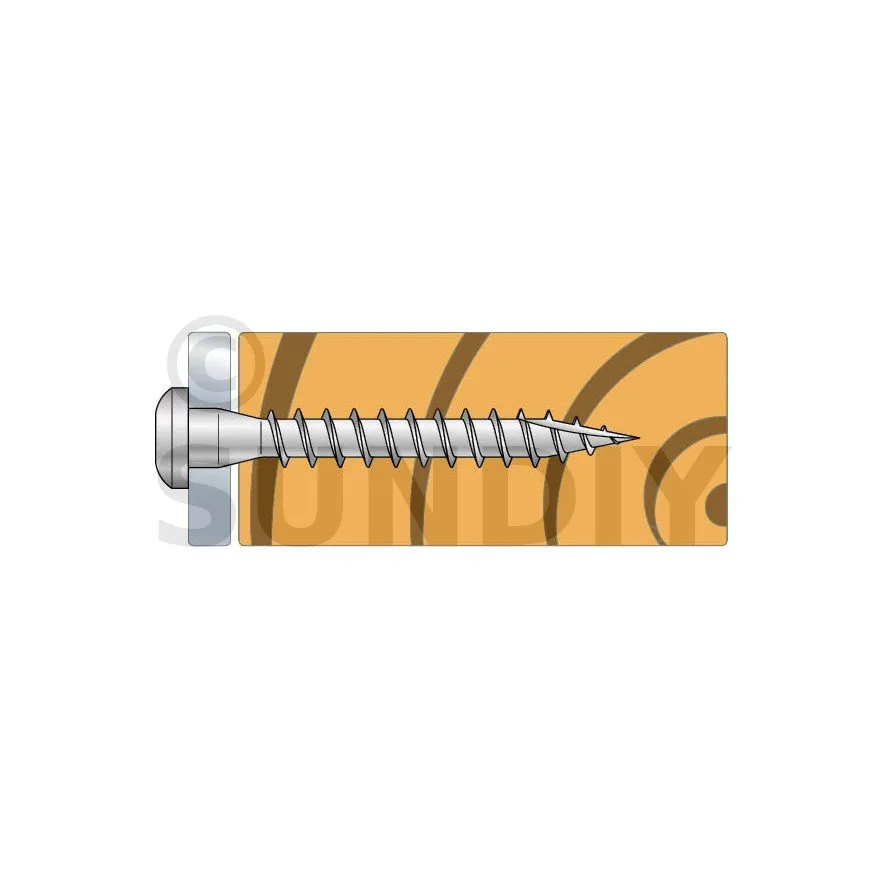

CSA-T-Leistenschrauben erleichtern die Montage von Konsolen und Verbindern auf Holzträgern. Der konische Kopf gewährleistet einen vollständigen Kontakt zum Stecker und begünstigt so die Kraftübertragung.
Merkmale
Technische Zulassungen:ETA-04/0013;
Leistungserklärungen:FR-DoP-e04/0013;
Gegenstand
- Weiße elektroverzinkte Beschichtung
Vorteile
- Das spezielle Holzgewinde ermöglicht ein einfaches und schnelles Eindringen in das Holz: kein Spalten des Holzes,
- CE-Kennzeichnung: charakteristische Belastungswerte (Scheren und Reißen) gemäß Eurocodes 5.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz...
- Porté: Massivholz, Verbundholz, Brettschichtholz...
Einsatzbereiche
- Rahmenschuhe,
- Montagehalterungen,
- Lochbleche,
- Träger...
Technische Daten
Abmessungen und charakteristische Werte
| Referenzen | Abmessungen [mm] | Max. Geschwindigkeit Drehzahl [U/min] | Kennwerte - Holz C24 [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | l | dh | d1 | lg | Tip | Rlat.k | Rax.k | ||
| CSA5,0X35T | 4.85 | 35 | 8.3 | 3.15 | 29 | T20 | 2500 | 1.99 | 2.11 |
| CSA5,0X50T | 4.85 | 50 | 8.3 | 3.15 | 44 | T20 | 2500 | 2.63 | 3.2 |
Die Kapazitäten gelten für eine Stahlblechdicke von 2 mm und C24-Holz. Um die Kapazitäten für andere Stahlstärken und/oder Holzsorten zu bestimmen, lesen Sie bitte ETA-04/0013.
