Hauptträger : 8 ; Nebenträger : 8 ; Typ : Kammnägel Ø4,0 x 35mm oder CSA-Schrauben Ø5.0 x 35mm

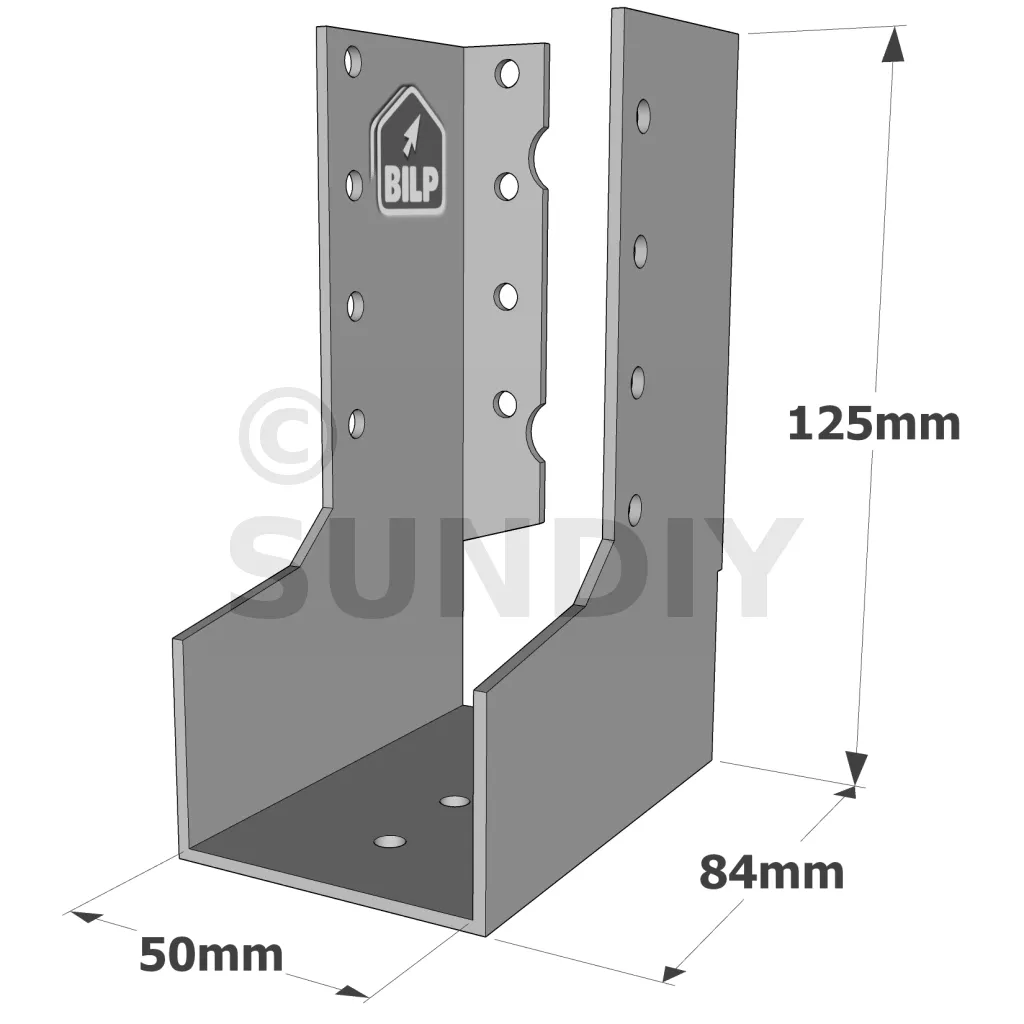

Balkenschuhe mit innenliegenden schenkeln - SAI-Reihe NACH MASS
Der SAI-Balkenschuh mit innenliegenden Schenkeln ist eine Variante des Balkenschuhes mit außenliegenden Schenkeln, die eine größere Diskretion bei der Montage ermöglicht. Sie wird für besondere Fälle wie Eckverbindungen verwendet.
Nicht empfohlen für Betonträger, da der Abstand zwischen den Dübeln zu gering ist.
Holzquerschnitt und Breite des Balkenschuhs
Zwischen der Dicke des Holzes und der Breite des Balkenschuhs ist eine Toleranz von maximal 2 mm zulässig. Beispiel : Ein auf 76 mm gebogener Balkenschuh kann eine Holzstärke von 74 mm tragen.
Installation
Auf Holz : 1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger, 2. den Balkenschuh vorlegen und die Schenkel auf beiden Seiten vormontieren, 3. den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern, 4. Schließen Sie die Befestigung an jedem Schenkel ab, 5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer teilweisen oder vollständigen Vernagelung.
Vollausnagelung
Die Vollausnagelung ermöglicht es, die volle Kapazität des Balkenschuhs zu erreichen. Alle Bohrungen werden genutzt.
Teilausnagelung
Diese Art der Nagelung ermöglicht es nicht, die volle Kapazität des Baljenschuhs zu erreichen. Sie entspricht einer präzisen Umsetzung und ermöglicht eine Zeitersparnis auf der Baustelle.
Massivholzverbindung auf Holzbalken
Massivholzverbindung auf Holzpfosten
