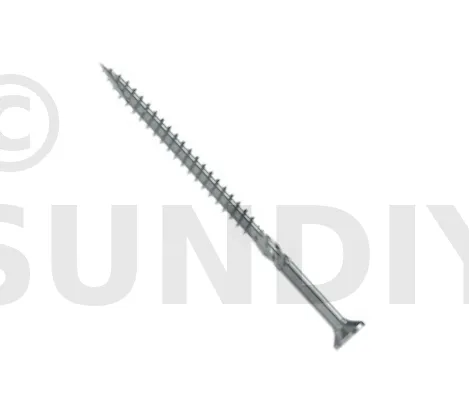

SIMPSON-TTUFS-Holzbauschraube mit Senkkopf, für INNERAUM

Die TTUFS-Holzbauschraube mit Senkkopf wird für Holzrahmenverbindungen im Innenbereich empfohlen.

bild CE-Kennzeichnung für die Durchmesser 4.5mm, 5.0mm, 6.0mm

bald VERFÜGBAR

Versand unter 10 Tagen.

4€⁷²

ohne MWST / Box mit 200 Schrauben

(5.66 € inkl. MWST)

Durchmesser :
Länge :
Verpackung :

Referenz
Herstellung
Französisch
Material
galvanisch weiß verzinkt
Marke
SIMPSON Strong-Tie
Gewindelänge
11 mm
Durchmesser (A)
2 mm
Durchmesser des Kopfs
6 mm
Antriebsgröße
T-10

Eigenschaften

Leitungserklärungen : DE-DoP-h17/0010

Material

Weiß verzinkter Stahl

Vorteil

Doppelkegel : bessere Bruchsicherheit,
Doppelkonus : bessere Bruchfestigkeit,
Gerippter Unterkopf : geringe Absplitterung an der Holzoberfläche,
Reibahle : reduziert die Reibung, erleichtert das Eindringen,
Asymmetrisches Gewinde mit großer Steigung und Kerbung : hohe Reißfestigkeit, bessere Staubabfuhr,
Anti-Splitter-Nägel : perfekter Start auch in harten Hölzern.

Aanwendungen

Massivholz, Schichtholz für die Rahmenkonstruktion,
OSB-Böden auf I-Trägern und Massivholzbalken,
Ständer für die Installation von ITE-Systemen...

Technische Daten

Abmessungen

Artikel	Artikelcode	Abmessungen[mm]
		d	l	da	d1	lg	Antrieb
TTUFS3.0X16	74413	3	16	6	2	11	T-10
TTUFS3.0X20	74415	3	20	6	2	15	T-10
TTUFS3.0X25	74416	3	25	6	2	20	T-10
TTUFS3.0X30	74417	3	30	6	2	25	T-10
TTUFS3.5X16	74418	3.5	16	7	2.2	11	T-15
TTUFS3.5X20	74419	3.5	20	7	2.2	15	T-15
TTUFS3.5X25	74420	3.5	25	7	2.2	20	T-15
TTUFS3.5X30	74421	3.5	30	7	2.2	25	T-15
TTUFS3.5X35	74422	3.5	35	7	2.2	30	T-15
TTUFS3.5X40	74423	3.5	40	7	2.2	35	T-15
TTUFS4.0X20	74425	4	20	8	2.5	15	T-20
TTUFS4.0X25	74426	4	25	8	2.5	20	T-20
TTUFS4.0X30	74427	4	30	8	2.5	25	T-20
TTUFS4.0X35	74428	4	35	8	2.5	30	T-20
TTUFS4.0X40	74429	4	40	8	2.5	35	T-20
TTUFS4.0X45	74430	4	45	8	2.5	29	T-20
TTUFS4.0X50	74431	4	50	8	2.5	30	T-20
TTUFS4.5X30	74435	4.5	30	8.4	2.8	25	T-20
TTUFS4.5X35	74436	4.5	35	8.4	2.8	30	T-20
TTUFS4.5X40	74437	4.5	40	8.4	2.8	35	T-20
TTUFS4.5X45	74438	4.5	45	8.4	2.8	29	T-20
TTUFS4.5X50	74439	4.5	50	8.4	2.8	30	T-20
TTUFS4.5X60	74440	4.5	60	8.4	2.8	35	T-20
TTUFS4.5X70	74441	4.5	70	8.4	2.8	40	T-20
TTUFS5.0X30	74373	5	30	9.5	3.2	25	T-25
TTUFS5.0X40	74374	5	40	9.5	3.2	35	T-25
TTUFS5.0X50	74375	5	50	9.5	3.2	30	T-25
TTUFS5.0X60	74376	5	60	9.5	3.2	35	T-25
TTUFS5.0X70	74377	5	70	9.5	3.2	40	T-25
TTUFS5.0X80	74378	5	80	9.5	3.2	40	T-25
TTUFS5.0X90	74379 - 75500	5	90	9.5	3.2	45	T-25
TTUFS6.0X50	74457	6	50	11.6	3.8	30	T-30
TTUFS6.0X60	74458	6	60	11.6	3.8	35	T-30
TTUFS6.0X70	74459	6	70	11.6	3.8	40	T-30
TTUFS6.0X80	74460	6	80	11.6	3.8	40	T-30
TTUFS6.0X90	74461	6	90	11.6	3.8	45	T-30
TTUFS6.0X100	74380	6	100	11.6	3.8	60	T-30
TTUFS6.0X120	74451	6	120	11.6	3.8	70	T-30
TTUFS6.0X140	74452	6	140	11.6	3.8	70	T-30
TTUFS6.0X160	74453	6	160	11.6	3.8	70	T-30
TTUFS6.0X180	74454	6	180	11.6	3.8	70	T-30

Die Modelle mit den Durchmessern 3,0, 3,5 und 4,0 sind nicht CE-gekennzeichnet

charakteristische Eigenschaften

Artikel	Charakteristisches plastisches Fließmoment [Nmm]	Parameter für charakteristische Ausreißfestigkeit - fax,k,90° [N/mm²]	Parameter für charakteristische Kopfeindringfestigkeit - fhead,k [N/mm²]	Charakteristische Zugfestigkeit - ftens,k [kN]
TTUFS4.5	5452	19.2	16.8	7.6
TTUFS5.0	7602	13.2	18.2	9.3
TTUFS6.0	12281	17.2	20.3	12.4

Siehe den entsprechenden ETA für Details.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Technisches Datenblatt des Herstellers

Charakteristische Beständigkeiten - Holz / Holz

Artikel	Charakteristische Beständigkeit - Holz / Holz C24
	Axial		Scherung parallel zur Gewinde in Abhängigkeit von t1 [Rv.0.k] [kN]							Scherung senkrecht zur Gewinde Referenzen in Abhängigkeit von t1 [Rv.90.k] [kN]
	t1[mm]	Rax.k[kN]	35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	≥100[mm]	35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	≥100[mm]
TTUFS4.5X60	25	1.19	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTUFS4.5X70	30	1.19	1.41	-	-	-	-	-	-	1.41	-	-	-	-	-	-
TTUFS5.0X60	25	1.64	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTUFS5.0X70	30	1.64	1.81	-	-	-	-	-	-	1.81	-	-	-	-	-	-
TTUFS5.0X80	40	1.64	1.81	1.81	1.81	-	-	-	-	1.81	1.81	1.81	-	-	-	-
TTUFS5.0X90	45	1.64	1.81	1.81	1.81	-	-	-	-	1.81	1.81	1.81	-	-	-	-
TTUFS6.0X70	30	2.73	2.35	-	-	-	-	-	-	2.35	-	-	-	-	-	-
TTUFS6.0X80	40	2.73	2.44	2.59	2.44	-	-	-	-	2.44	2.59	2.44	-	-	-	-
TTUFS6.0X90	45	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTUFS6.0X100	40	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTUFS6.0X120	50	2.73	2.44	2.6	2.62	-	-	-	-	2.44	2.6	2.62	-	-	-	-
TTUFS6.0X140	70	2.73	2.44	2.6	2.62	2.62	2.62	-	-	2.44	2.6	2.62	2.62	2.62	-	-
TTUFS6.0X160	90	2.73	2.44	2.6	2.62	2.62	2.62	2.62	-	2.44	2.6	2.62	2.62	2.62	2.62	-
TTUFS6.0X180	110	2.73	2.44	2.6	2.62	2.62	2.62	2.62	2.62	2.44	2.6	2.62	2.62	2.62	2.62	2.62

Diese Widerstände sind gültig für :

Eine Holzdicke unter dem Kopf, die kleiner oder gleich dem in der nebenstehenden Spalte angezeigten t1-Wert ist.
Eine Schraube, deren Achse im Falle von ESCR(XXX) 45 bis 90° von der Holzmaserung entfernt ist, und 90° von der Holzmaserung für andere Schrauben.
—> Bei Klemmschrauben (Teilgewinde) entspricht das Maß t1 der maximalen Dicke, bei der das Gewinde auf der Spitzenseite vollständig im Holz liegt, was eine optimale Klemmung bei der Montage gewährleistet.
—> Die Scherfestigkeiten werden für verschiedene Holzdicken unter dem Kopf t1 und für die folgenden Konfigurationen angegeben :
Achse der Kraft bei 0° der Zweiholzmaserung Rv, 0°, k
Achse der Kraft bei 90° der Zweiholzmaserung Rv, 90°, k
Diese Festigkeiten gelten für Holz der mechanischen Klasse C24 oder höher.
Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird validiert.
Bei Schrauben mit Teilgewinde sind die Festigkeiten nur für Konfigurationen angegeben, bei denen das Gewinde nicht mehr als 5 mm in das Holzelement unter dem Kopf hineinragt, um einen optimalen Anzug zu gewährleisten.
Klausel (2) von Teil 8.3.1.2 der EN1995-1-1:2004+A2:2014 zur Eindringtiefe wird bei dieser Berechnung ignoriert.

Charakteristische Stärken - Stahl / Holz

Artikel	Charakteristische Beständigkeit - Stahl / Holz C24
	Axial [Rax.st.k] [kN]	Scherfestigkeit - Dünne Platte		Scherfestigkeit - dicke Platte
		Rv.0.st.k [kN]	Rv.90.st.k [kN]]	Rv.0.st.k [kN]	Rv.90.st.k [kN]
TTUFS4.5X60	3.02	1.87	1.87	2.33	2.33
TTUFS4.5X70	3.46	1.98	1.98	2.44	2.44
TTUFS5.0X60	2.31	1.98	1.98	2.56	2.56
TTUFS5.0X70	2.64	2.06	2.06	2.64	2.64
TTUFS5.0X80	2.64	2.06	2.06	2.64	2.64
TTUFS5.0X90	2.97	2.14	2.14	2.72	2.72
TTUFS6.0X70	4.13	2.96	2.96	3.76	3.76
TTUFS6.0X80	4.13	2.96	2.96	3.76	3.76
TTUFS6.0X90	4.64	3.09	3.09	3.89	3.89
TTUFS6.0X100	6.19	3.48	3.48	4.28	4.28

Die Scherfestigkeiten werden für dicken (tst = d) und dünnen (tst =0,5xd) Stahl für die folgenden Konfigurationen angegeben :

Lastachse bei 0° zur Holzmaserung Rv, 0°, k
Lastachse bei 90° zur Maserung des Holzes Rv, 90°, k

—> Diese Festigkeiten gelten für Holz der mechanischen Nutzungsklasse C24 oder höher.
—> Die Festigkeiten für mittlere Stahldicken können durch Interpolation zwischen den Werten für dünnes und dickes Stahlblech ermittelt werden.
—> Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird bestätigt.

Charakteristische Beständigkeiten - Wandbalken / Ständer

Artikel	Charakteristische Werte - Holzwandbalken / Ständer C24
	Min. Dicke des Ständers [mm]	Mindestabstand von der Unterkante des Wandbalkens a4,c [mm]	Scherfestigkeit in Abhängigkeit von der Wandbalkendicke t1 [Rv.90-0.k] [kN]
			35[mm]	40[mm]	45[mm]	60[mm]	75[mm]	80[mm]	90[mm]	≥100[mm]
TTUFS4.5X60	27	13.5	1.41	-	-	-	-	-	-	-
TTUFS4.5X70	30	15	1.81	-	-	-	-	-	-	-
TTUFS5.0X60	30	15	1.81	1.81	1.81	-	-	-	-	-
TTUFS5.0X70	30	15	1.81	1.81	1.81	-	-	-	-	-
TTUFS5.0X80	36	18	2.62	2.6	2.44	-	-	-	-	-
TTUFS5.0X90	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X70	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X80	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X90	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X100	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X120	36	18	2.62	2.62	2.62	-	-	-	-	-
TTUFS6.0X140	36	18	2.62	2.62	2.62	2.62	2.62	-	-	-
TTUFS6.0X160	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62	-
TTUFS6.0X180	36	18	2.62	2.62	2.62	2.62	2.62	2.62	2.62	2.62

Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird bestätigt.

Charakteristische Beständigkeiten - Sperrholz / Holz

Artikel	Platte (OSB, Spanplatte ρk ≥ 380 kg/m3) / Holz c24 in Abhängigkeit von der Plattendicke tp
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	Rax.k.13 [kN]	Rv.0.k.13 [kN]]	Rv.90.k.13 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]
TTUFS4.5X35	-	0.73	0.73	-	0.72	0.72	-	-	-	-	-	-	-	-	-
TTUFS4.5X40	-	0.85	0.85	-	0.83	0.85	-	0.84	0.84	-	0.88	0.88	-	-	-
TTUFS4.5X45	1.27	1.16	1.16	1.27	1.21	1.21	-	0.94	0.94	-	0.97	0.97	-	0.92	0.92
TTUFS4.5X50	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	-	1.05	1.05	-	1.03	1.03
TTUFS4.5X60	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTUFS4.5X70	1.27	1.16	1.16	1.27	1.21	1.21	1.27	1.3	1.3	1.27	1.43	1.43	1.27	1.53	1.53
TTUFS5.0X40	-	0.94	0.94	-	0.92	0.92	-	0.91	0.91	-	-	-	-	-	-
TTUFS5.0X50	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	-	1.15	1.15	-	1.18	1.18
TTUFS5.0X60	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTUFS5.0X70	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTUFS5.0X80	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTUFS5.0X90	1.75	1.44	1.44	1.75	1.49	1.49	1.75	1.57	1.57	1.75	1.69	1.69	1.75	1.8	1.8
TTUFS6.0X50	2.92	1.68	1.68	2.92	1.96	1.96	-	1.32	1.32	-	1.29	1.29	-	1.31	1.31
TTUFS6.0X60	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	-	1.57	1.57
TTUFS6.0X70	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTUFS6.0X80	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34
TTUFS6.0X90	2.92	1.68	1.68	2.92	1.96	1.96	2.92	2.13	2.13	2.92	2.24	2.24	2.92	2.34	2.34

Charakteristische Beständigkeiten - Sperrholz / Holz

Artikel	Platte (OSB, Spanplatte ρk ≥ 380 kg/m3) / Holz c24 in Abhängigkeit von der Plattendicke tp
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	Rax.k.10 [kN]	Rv.0.k.10 [kN]]	Rv.90.k.10 [kN]	Rax.k.15 [kN]	Rv.0.k.15 [kN]	Rv.90.k.15 [kN]	Rax.k.18 [kN]	Rv.0.k.18 [kN]	Rv.90.k.18 [kN]	Rax.k.22 [kN]	Rv.0.k.22 [kN]	Rv.90.k.22 [kN]	Rax.k.25 [kN]	Rv.0.k.25 [kN]	Rv.90.k.25 [kN]	Rax.k.30 [kN]	Rv.0.k.30 [kN]	Rv.90.k.30 [kN]
TTUFS4.5X35	-	0.77	0.77	-	0.72	0.72	-	-	-	-	-	-	-	-	-	-	-	-
TTUFS4.5X40	-	0.8	0.8	-	0.83	0.83	-	0.83	0.83	-	0.87	0.87	-	-	-	-	-	-
TTUFS4.5X45	1.55	1.18	1.18	-	0.89	0.89	-	0.93	0.93	-	0.94	0.94	-	0.91	0.91	-	-	-
TTUFS4.5X50	1.55	1.18	1.18	1.55	1.28	1.28	-	0.97	0.97	-	1.03	1.03	-	1.02	1.02	-	0.91	0.91
TTUFS4.5X60	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	-	1.18	1.18	-	1.14	1.14
TTUFS4.5X70	1.55	1.18	1.18	1.55	1.28	1.28	1.55	1.36	1.36	1.55	1.47	1.47	1.55	1.56	1.56	1.55	1.59 1.59
TTUFS5.0X30	-	0.71	0.71	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TTUFS5.0X40	-	0.98	0.98	-	0.93	0.93	-	0.92	0.92	-	-	-	-	-	-	-	-	-
TTUFS5.0X50	1.98	1.3	1.3	-	1.07	1.07	-	1.14	1.14	-	1.15	1.15	-	1.17	1.17	-	1.09	1.09
TTUFS5.0X60	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	-	1.36	1.36	-	1.34	1.34
TTUFS5.0X70	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	-	1.5	1.5
TTUFS5.0X80	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTUFS5.0X90	2.15	1.3	1.3	2.15	1.61	1.61	2.15	1.68	1.68	2.15	1.8	1.8	2.15	1.89	1.89	2.15	2.03	2.03
TTUFS6.0X50	3.1	1.47	1.47	-	1.39	1.39	-	1.36	1.36	-	1.33	1.33	-	1.35	1.35	-	-	-
TTUFS6.0X60	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	-	1.57	1.57	-	1.6	1.6	-	1.62
TTUFS6.0X70	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	-	1.85	1.85
TTUFS6.0X80	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75
TTUFS6.0X90	3.58	1.47	1.47	3.58	2.2	2.2	3.58	2.35	2.35	3.58	2.47	2.47	3.58	2.56	2.56	3.58	2.75	2.75

Abstände und Mindestabstände - Auf Scherung belastete Schrauben

Artikel	Mindestabstände für schubbelastete Schrauben [mm]
	Winkel zwischen Lastachse und Gewinde = 0°						Winkel zwischen Lastachse und Gewinde = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
TTUFS4.5	22.5	13.5	54	31.5	13.5	13.5	18	18	31.5	31.5	22.5	13.5
TTUFS5.0	25	15	60	35	15	15	20	20	35	35	35	15
TTUFS6.0	30	18	72	42	18	18	24	24	42	42	42	18

a1 und a2 können mit 0,85 für eine Platten/Holz-Verbindung und mit 0,7 für eine Stahl/Holz-Verbindung multipliziert werden.
Die Annahme des Vorbohrens für die Berechnung von Lasten und Mindestabständen wird validiert.

Mindestabstände und Abstände - Axial belastete Schrauben

Artikel	Mindestabstände für axial belastete Schrauben [mm]
	a2. c	a3.c	a4.c	a4.c
TTUFS4.5	31.5	22.5	45	18
TTUFS5.0	35	25	50	20
TTUFS6.0	42	30	60	24
