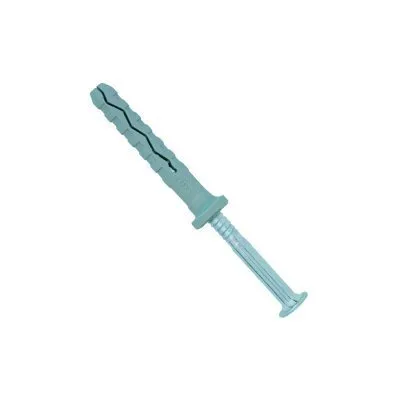

Schlagdübel mit Senk- oder Rundhülse - Réf. HIPC05050_200

Referenz
HIPC05050_200
Herstellung
Französisch
Maximale Dicke der zu befestigenden Teile (tfix)
25mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)
5x35mm
Marke
SIMPSON Strong-Tie
Dübel-Durchmesser x LD [mm]
5x50
Nageldurchmesser x LN [mm]
3,4x55

Schlagdübel-Rundsteckdose

Les chevilles à frapper sind Multimaterial-Schlagbefestigungssysteme für leichte Belastungen.

Merkmale

Leistungserklärungen:FR-DoP-e12/0359 ;

Technische Zulassungen:ETA-12/0359;

Gegenstand

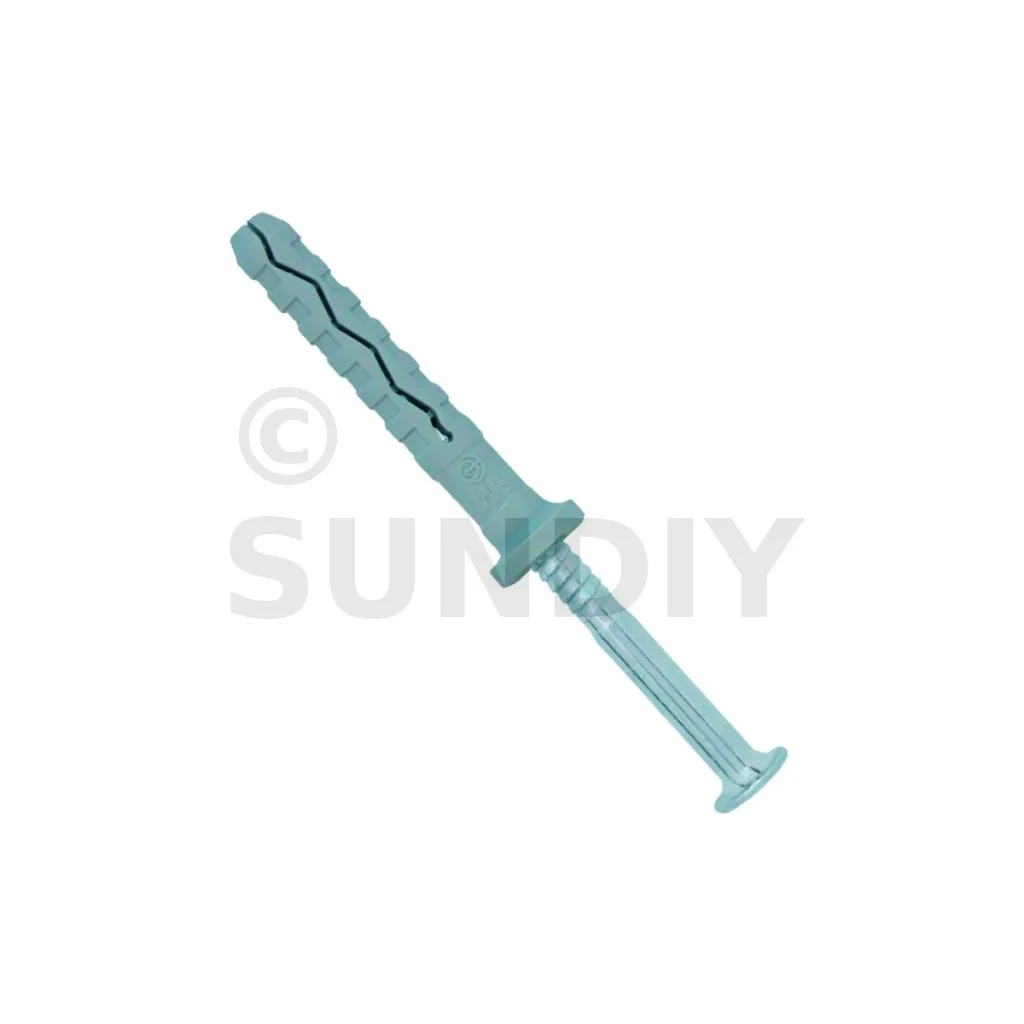

Spitze aus elektroverzinktem Stahl und Dübel aus 100 % Nylon.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel.
Erweiterung durch Schrauben oder Schlagen.
Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

Ungerissener Beton.
Hohl- und Massivmauerwerk

Einsatzbereiche

Befestigung von Dachsparren oder Dachlatten.

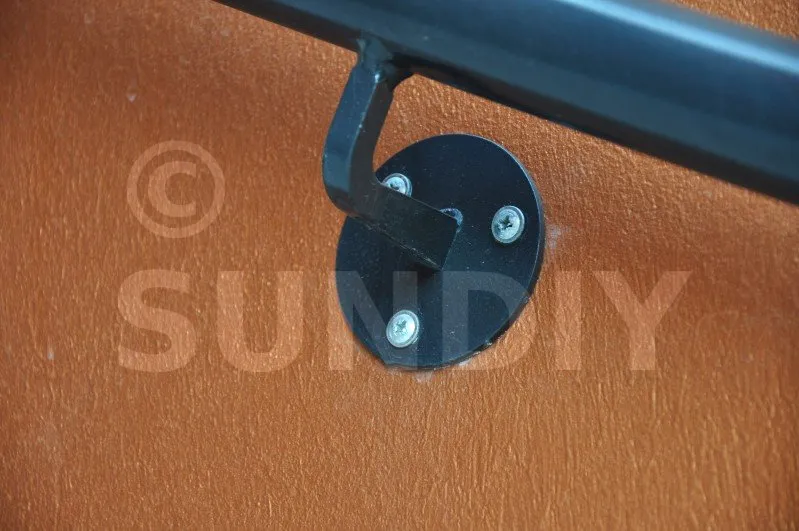

Befestigung einfacher Halterungen und Tischlerarbeiten.

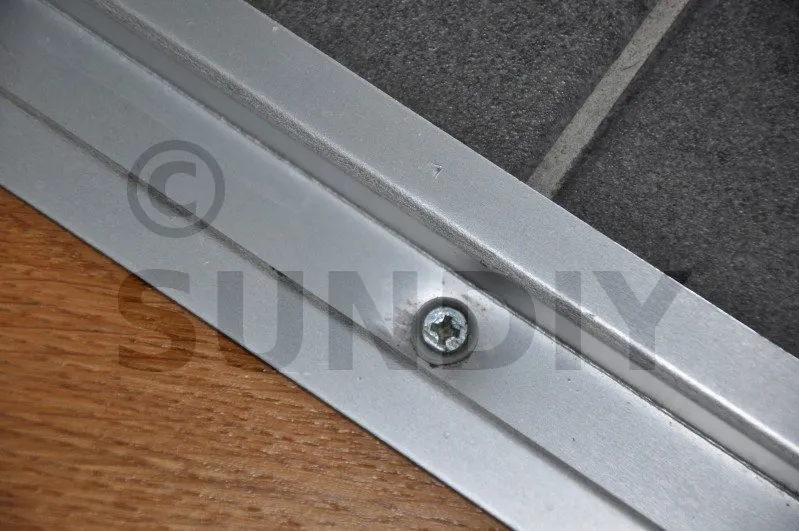

Befestigungsschienen und Klemmen für Kabel und Rohre.

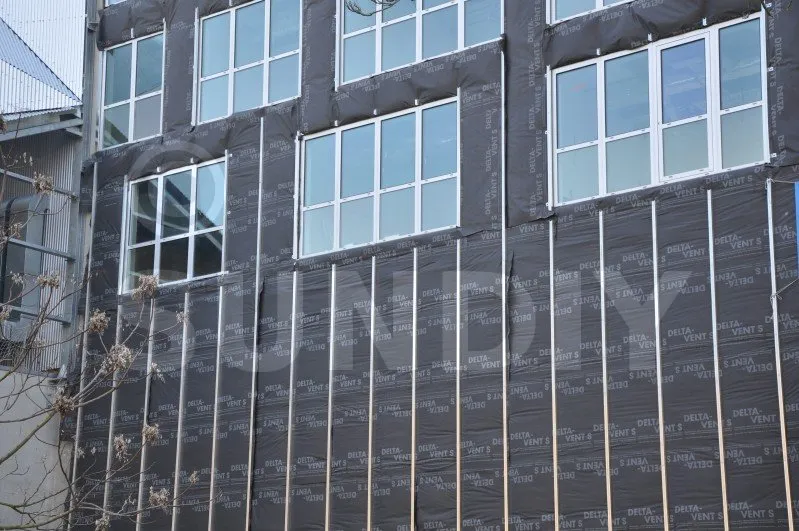

Anbringen dünner Beläge an Außen- und Innenfassaden.

Technische Daten

Abmessungen

Referenzen	Artikelcode	Durchmesser des Dübels x LD [mm]	Durchmesser des Nagels x LN [mm]	Dicke. max. zu befestigendes Stück [tfix] [mm]	Länge [L] [mm]	Ø der Bohrungx Lehrer minimale Bohrung [d0 x h1] [mm]	Cdt. box[Cdt] [pcs]
HIPC 5-30/5	HIPC05030	5 x 30	3,4 x 35	5	30	5 x 35	300
HIPC 5-40/15	HIPC05040	5 x 40	3,4 x 45	15	40	5 x 35	200
HIPC 5-50/25	HIPC05050	5 x 50	3,4 x 55	25	50	5 x 35	200
HIPC 6-40/10	HIPC06040	6 x 40	3,8 x 45	10	40	6 x 40	200
HIPC 6-50/20	HIPC06050	6 x 50	3,8 x 55	20	50	6 x 40	100
HIPC 6-60/30	HIPC06060	6 x 60	3,8 x 65	30	60	6 x 40	100
HIPC 8-60/20	HIPC08060	8 x 60	4,8 x 65	20	60	8 x 50	150
HIPC 8-80/40	HIPC08080	8 x 80	4,8 x 85	40	80	8 x 50	150
HIPC 8-100/60	HIPC08100	8 x 100	4,8 x 105	60	100	8 x 50	100
HIPC 8-120/80	HIPC08120	8 x 120	4,8 x 125	80	120	8 x 50	100
HIPC 8-140/100	HIPC08140	8 x 140	4,8 x 145	100	140	8 x 50	100

Servicegebühren

Referenzen	Spannung [Rds,N] [kN]				Scher [Rds,V] [kN]				Moment Biegen [Mzul] [Nm]
	Ungerissener Beton C20/25	Hohlziegel	Vollziegel	Massiver Betonblock	Ungerissener Beton C20/25	Hohlziegel	Massiver Ziegelstein	Massiver Betonblock
HIPC 5-30/5	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-40/15	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 5-50/25	0.15	0.1	0.13	0.1	0.4	0.5	0.4	0.5	0.8
HIPC 6-40/10	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-50/20	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 6-60/30	0.43	0.2	0.24	0.2	0.42	0.6	0.42	0.6	1
HIPC 8-60/20	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-80/40	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-100/60	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-120/80	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1
HIPC 8-140/100	0.43	0.35	0.3	0.4	0.8	0.8	0.8	0.8	2.1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung innerhalb des Betons gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung innerhalb des Betons). durch äußere Lasten, einschließlich Ankerlasten).
5. Beton-Hohlblock: Bei Verwendung auf Beton-Hohlblock ist unbedingt darauf zu achten, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.

Monter la cheville au travers de la pièce à fixer

Enfoncer au marteau

Installationsdaten

Referenzen	Bohr-Ø [d0] [mm]	Prof. Bohren [h1] [mm]	Nagel Ø [d] [mm]	Kragen Ø [dr] [mm]	Prof. Verankerung [hef] [mm]	Dist. minimaler Mittenabstand [Smin] [mm]	Minimaler Randabstand [Cmin] [mm]	Th. Mindestauflage [hmin] [mm]
HIPC 5-30/5	5	35	3.4	11	25	40	50	50
HIPC 5-40/15	5	35	3.4	11	25	40	50	50
HIPC 5-50/25	5	35	3.4	11	25	40	50	50
HIPC 6-40/10	6	40	3.8	13	30	100	100	100
HIPC 6-50/20	6	40	3.8	13	30	100	100	100
HIPC 6-60/30	6	40	3.8	13	30	100	100	100
HIPC 8-60/20	8	50	4.8	15	40	100	100	100
HIPC 8-80/40	8	50	4.8	15	40	100	100	100
HIPC 8-100/60	8	50	4.8	15	40	100	100	100
HIPC 8-120/80	8	50	4.8	15	40	100	100	100
HIPC 8-140/100	8	50	4.8	15	40	100	100	100
