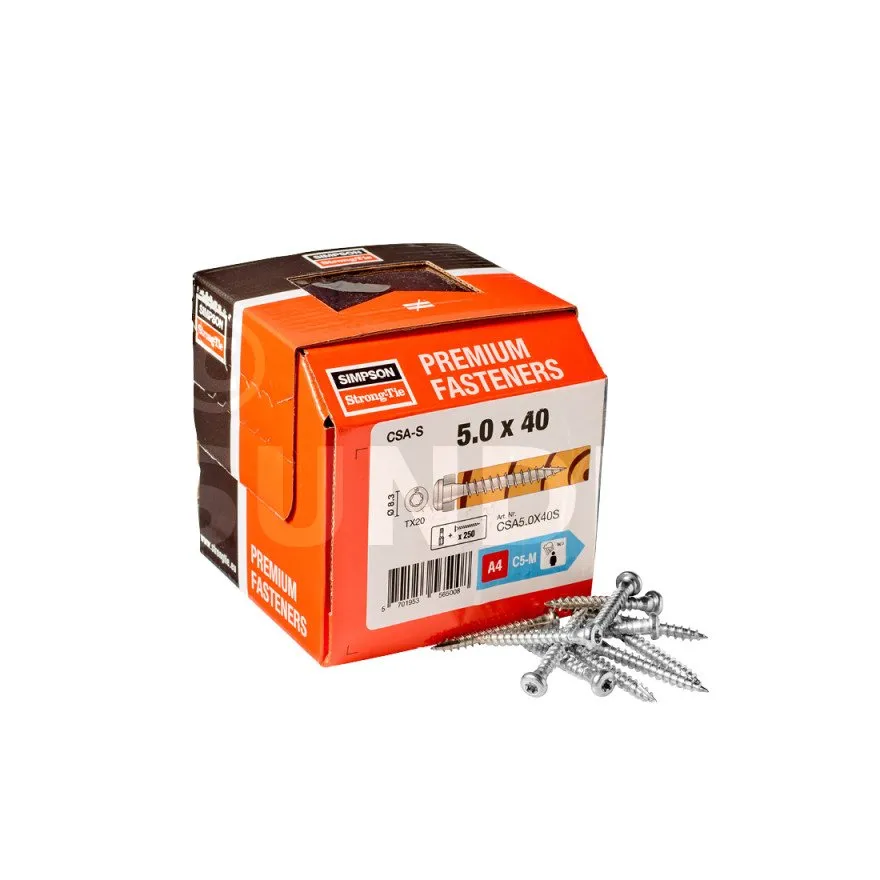

Schrauben für Torx-Anschlüsse – Durchmesser 5 mm - Réf. CSA5.0X35S
- ReferenzCSA5.0X35S
- Herstellungfranzösisch
- MarkeSIMPSON Strong-Tie
- Durchmesser4.85mm
- KopfformTX20
- Durchmesser des Kopfs8.3mm
- Gewindelänge29mm

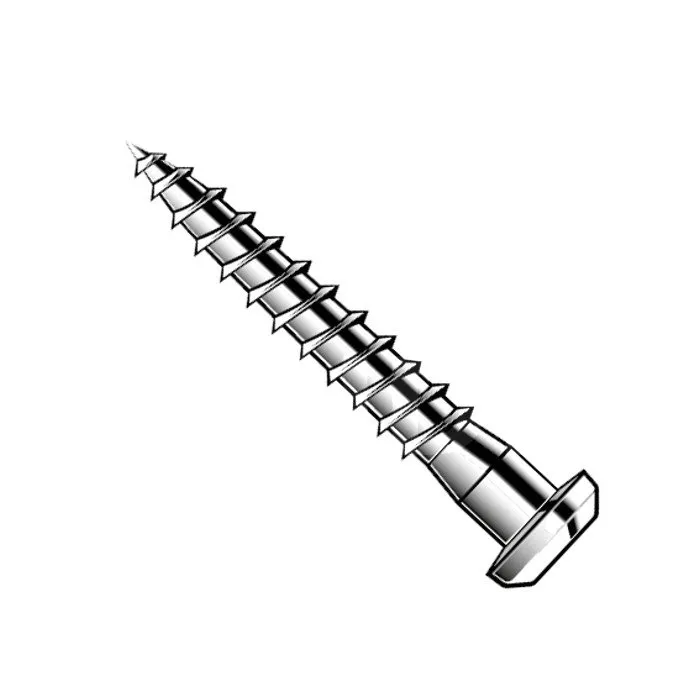

Kammschrauben für Holzverbinder TORX-Kopf - EDELSTAHL
Die Torx-Kopfschraube aus Edelstahl ergänzt das verzinkte Sortiment. Es ist für korrosive Atmosphären geeignet und sollte nur mit Edelstahlverbindern verwendet werden.
Eigenschaften
Technische Zulassung :ETA-04/0013;
Leistungserklärung :DE-DoP-e04/0013;
Material
- Inox AISI 316.
Verschraubung
- Antrieb Torx 20.
Vorteile
- Filetage spécifique au bois permettant une pénétration facile et rapide.
Anwendungen
Träger
- Hauptträger / Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche
- Balkenschuhen.

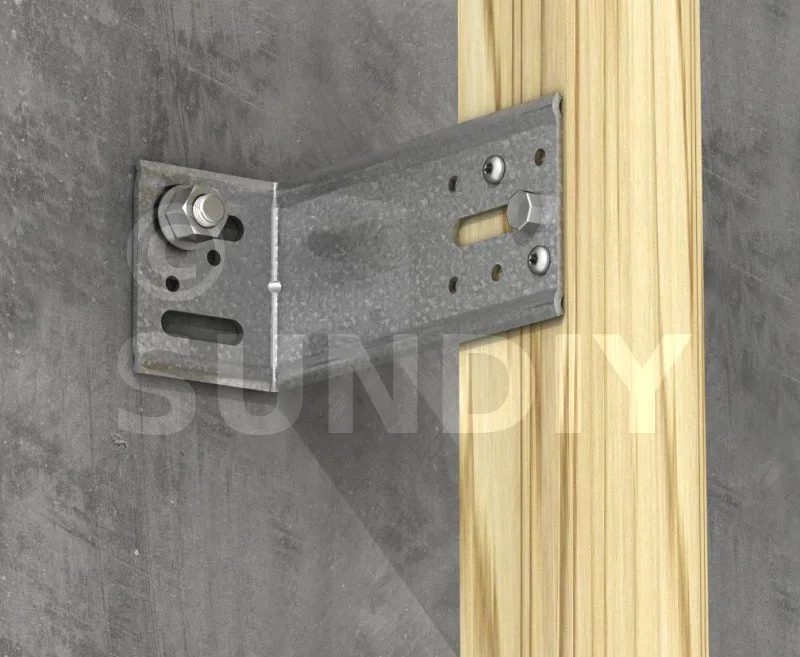

- Montagewinkel.
- Windrispendbänder.
Technische Daten
| Befestigungsabmessungen [mm] | Charakteristische Werte - Holz C24 gemäß ETE-04/0013 [kN] | ||||||
|---|---|---|---|---|---|---|---|
| Artikel | d | l | dh | d1 | lg | Rlat.k | Rax.k |
| CSA5,0X25S | 4.85 | 25 | 8.3 | 3.15 | 19 | 1.49 | 1.38 |
| CSA5,0X35S | 4.85 | 35 | 8.3 | 3.15 | 29 | 1.99 | 2.11 |
| CSA5,0X40S | 4.85 | 40 | 8.3 | 3.15 | 34 | 2.25 | 2.47 |
Diese Werte sind nach Eurocode 5 für Holz der Nutzungsklasse C24 angegeben. Für andere Klassen sind die Werte mit den Durchflusskoeffizienten zu multiplizieren
in der folgenden Tabelle angegeben. Diese Werte sind für Bleche mit einer Dicke von 1,5 bis 4 mm angegeben
| Holznutzungsklasse | |||||
|---|---|---|---|---|---|
| Durchflusskoeffizient | |||||
| C14 | C18 | C24 | C30 oder GL24 | SCL | |
| Querkraft | 0.85 | 0.93 | 1.00 | 1.06 | 1.23 |
| Zugkraft | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
