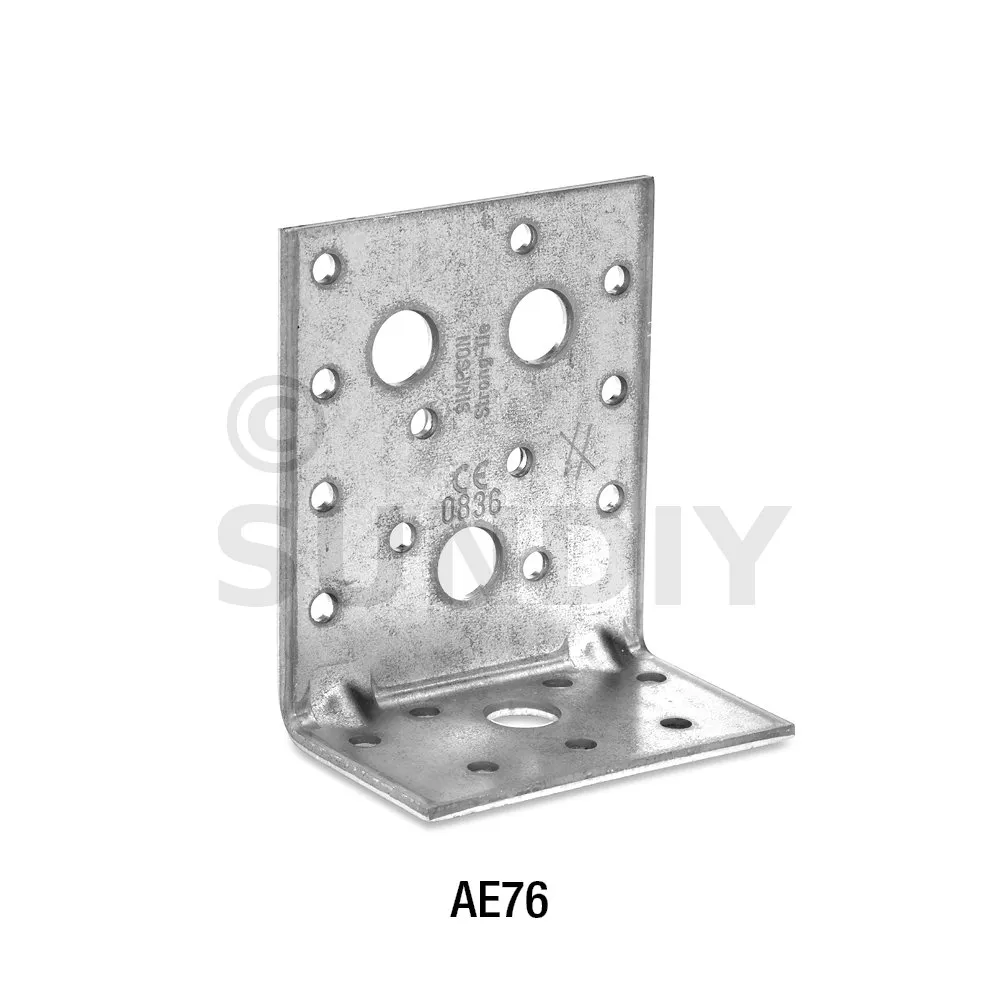

- Réf. AE76-R
AE-verstärkte breite Halterung
Aufgrund seiner großen Breite eignet sich die AE-Konsole besonders für die Aufnahme seitlicher Lasten. Es kann sowohl auf einer Holzunterlage als auch auf einer starren Unterlage verwendet werden.
Merkmale
Leistungserklärungen:FR-DoP-e06/0106;
Technische Zulassungen: ETA-06/0106;
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346
Vorteile

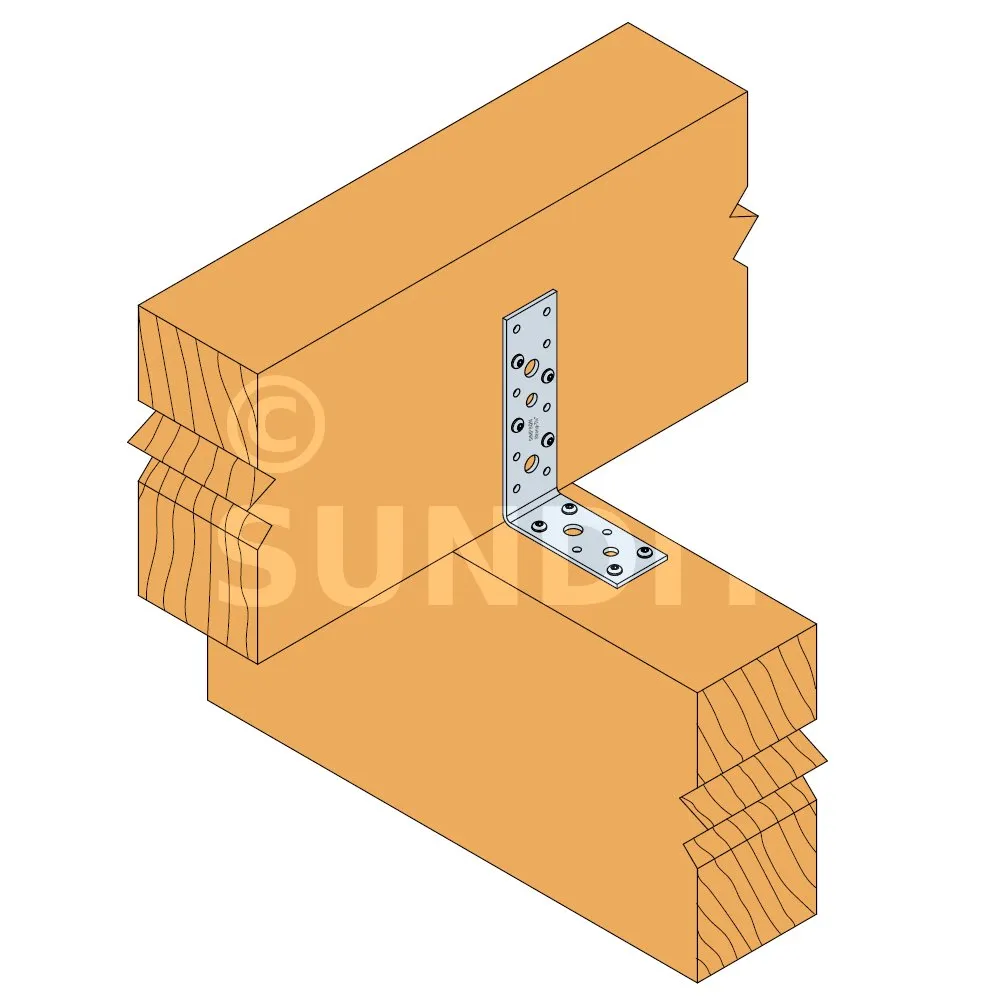

- Einsetzbar für Holz-Holz- oder Holz-Beton-Verbindungen
Anwendungen
Unterstützung
- Carrier: Massivholz, Brettschichtholz, CLT, Beton...
- Portiert: Massivholz, Verbundholz, Brettschichtholz, CLT...
Einsatzbereiche

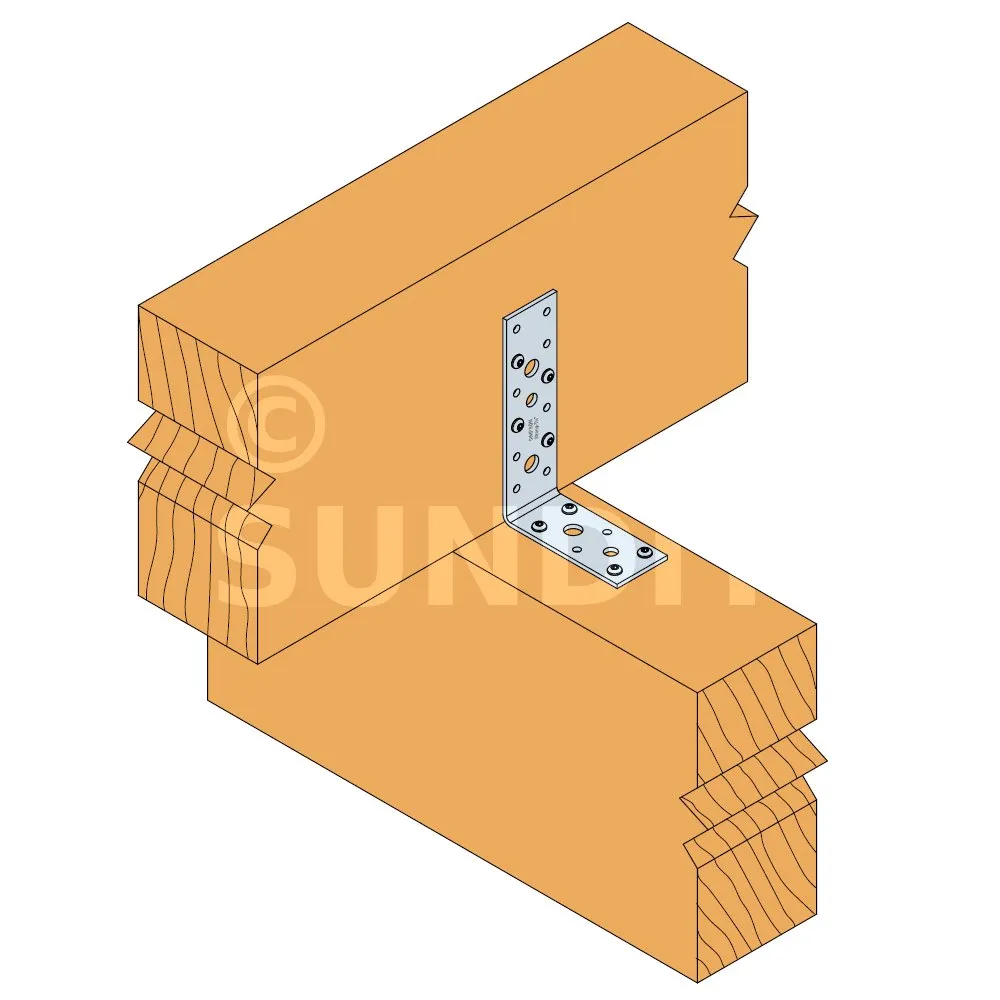

- Befestigungsschiene und Pfosten,

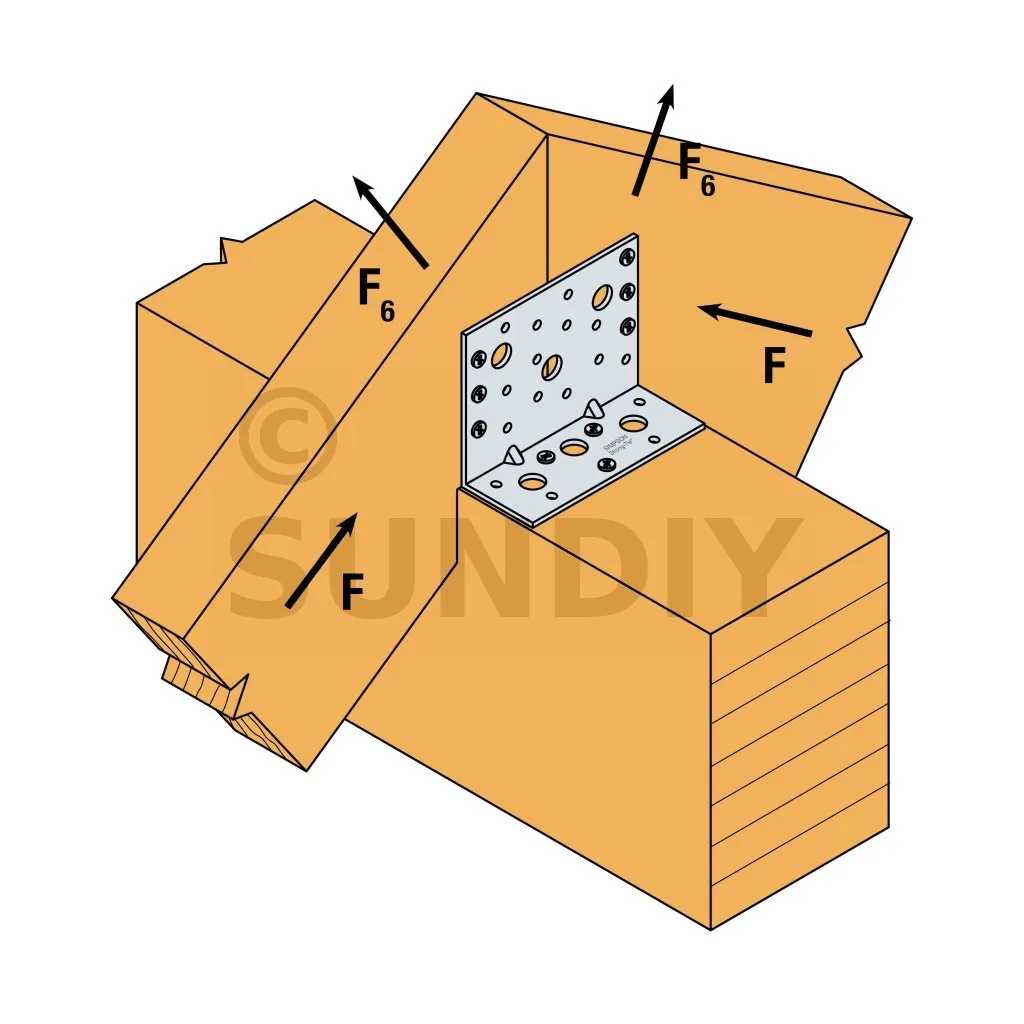

- Sparrenverankerung,
- Befestigung von Brettsperrholzplatten (CLT)...
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen Flügel A | Bohrungen Flügel B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
| AE76 | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 |
| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 |
Kennwerte – Holz zu Holz – Vollnagelung
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Vollvernagelung | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | 7 | 5.1 | 7.7 | 10.4 | 13.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 7.7 | 14.7 | 20 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k werden für ein Holz der Breite b = 75 mm und einer Exzentrizität e = 130 mm ermittelt
2. Wenn die Konstruktion der Struktur eine Drehung des Holzelements verhindert, können die Werte R1,k und R2,k bei einer Montage mit einer einzelnen Halterung gleich der Hälfte der in den Tabellen angegebenen Werte angenommen werden .
* Für andere Montagekonfigurationen (Nagelebene, Kraftrichtung usw.) beachten Sie bitte die ETE-06/0106.
Kennwerte - Holz zu Holz - Teilvernagelung
| Referenzen | Kennwerte - Holz-Holz-Verbindung - Teilvernagelung | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Menge | Menge | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 7 | 7 | 5.1 | 7.7 | 8.2 | 11.4 | 2.5/kmod^0.25 | 3.6/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 7.7 | 11.9 | 16.9 | 2.8/kmod^0.25 | 4/kmod^0.25 |
1. R4,k / 5,k werden für ein Holz der Breite b = 75 mm und einer Exzentrizität e = 130 mm ermittelt
2. Wenn die Konstruktion der Struktur eine Drehung des Holzelements verhindert, können die Werte R1,k und R2,k bei einer Montage mit einer einzelnen Halterung gleich der Hälfte der in den Tabellen angegebenen Werte angenommen werden .
* Weitere Montagekonfigurationen (Nagelpläne, Kraftrichtung etc.) finden Sie unter ETA-06/0106.
Kennwerte – Holz-Beton-Verbindung
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - C24 Holz-Holz-Verbindung - 2 Klammern [kN] | |||||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | R4.k = R5 ,k | ||||||
| Menge | Typ | Menge | Typ | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | CNA* | 1 | M12 | min: 18.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 10.3 | 3.1/kmod^0.25 | 4.4/kmod^0.25 |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | min: 33.3 ; 28.1/kmod | 23 | 25.5 | 8.8/kmod^0.25 | min: 12.9 ; 10.6/kmod^0.25 |
1. R4,k / 5,k werden für ein Holz der Breite b = 75 mm und einer Exzentrizität e = 130 mm ermittelt
2. Die Widerstandsfähigkeit des Ankers muss sowohl bei Auszug als auch bei Scherung mindestens 15,3 kN betragen. Bei einem Verankerungswiderstand von weniger als 15,3 kN muss die Widerstandsfähigkeit der Baugruppe proportional reduziert werden.
3. Wenn die Konstruktion der Struktur eine Drehung des Holzelements verhindert, können die Werte R1,k und R2,k bei einer Montage mit einer einzelnen Halterung gleich der Hälfte der in den Tabellen angegebenen Werte angenommen werden .
* Weitere Montagekonfigurationen (Nagelpläne, Kraftrichtung etc.) finden Sie unter ETE-06/0106.
Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger
| Referenzen | Werte Vereinfachte Eigenschaften - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Werte Vereinfachte Eigenschaften - C24-Holz - 2 Klammern [kN] | |||||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||||
| Qty | Type | Qty | Type | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| AE76 | 9 | CNA | 1 | M12 | 18.6 | 18.6 | 6.7 | 10.3 |
| AE116 | 12 | CNA | 2 | M12 | 20.7 | 31.2 | 23 | 25.5 |
* Welche Befestigungsarten im A-Flügel verwendet werden können, entnehmen Sie bitte den Spalten der Kennwertetabelle. Die Werte variieren je nach verwendeter Befestigungsart
Geeignete Anker finden Sie im Simpson Strong-Tie-Ankersortiment. Die klassischen Lösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Abständen und Randabständen.
** Die in der obigen Tabelle angegebenen Kennwerte sind vereinfachte Werte, die auf einer Annahme von Belastungsdauer und Nutzungsklasse basieren (Kurzzeitbelastung und Nutzungsklasse 2, kmod = 0,9 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-06/0106.
Kennwerte - CLT-Träger auf CLT-Träger - Verbindungsschrauben Ø12 - 2 Halterungen
| Referenzen | Kennwerte - CLT-Träger auf CLT-Träger - Ø12 Verbindungsschrauben - 2 Halterungen | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Kennwerte - CLT-Holz - 2 Konsolen pro Baugruppe [kN] | |||||
| Flügel A | Flügel B | R1.k | R2.k = R3.k | |||
| Menge | Typ | Menge | Typ | SSH12x80 | SSH12x80 | |
| AE116 | 3 | SSH | 3 | SSH | 33 | 29.5 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Befestigungen

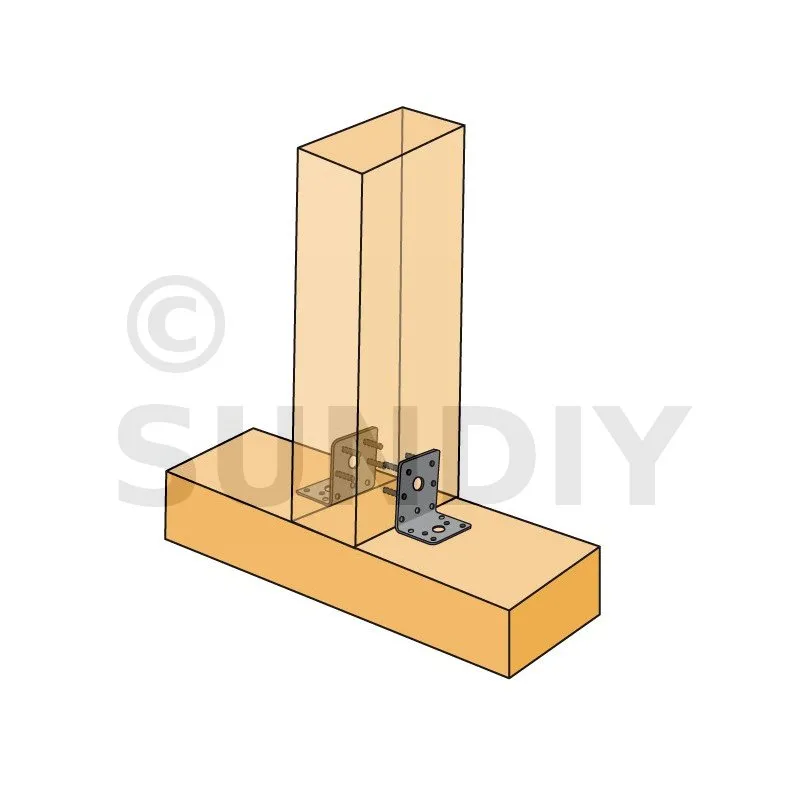

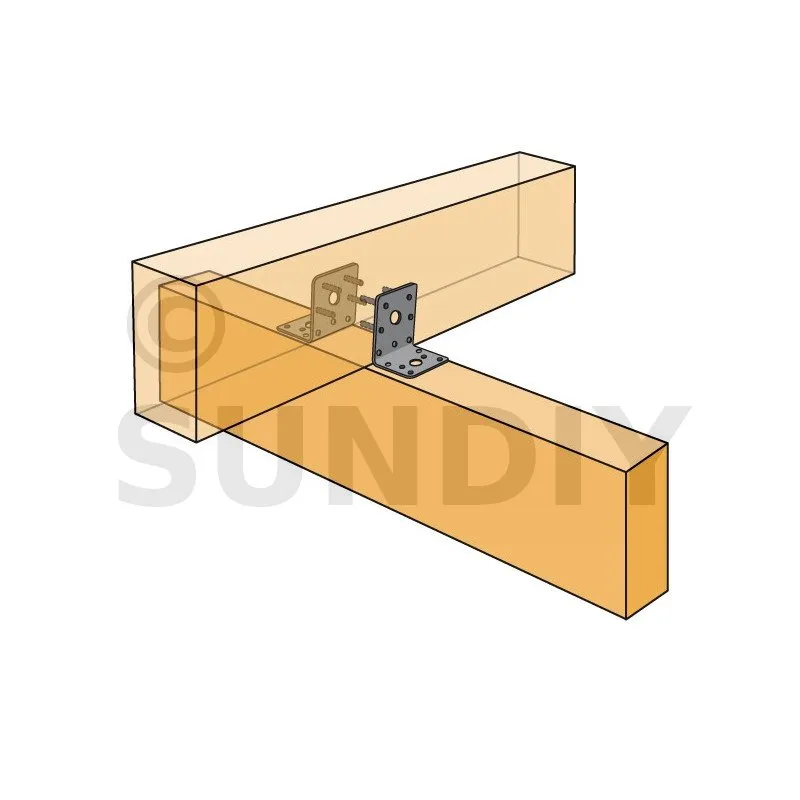

Holz auf Holz:

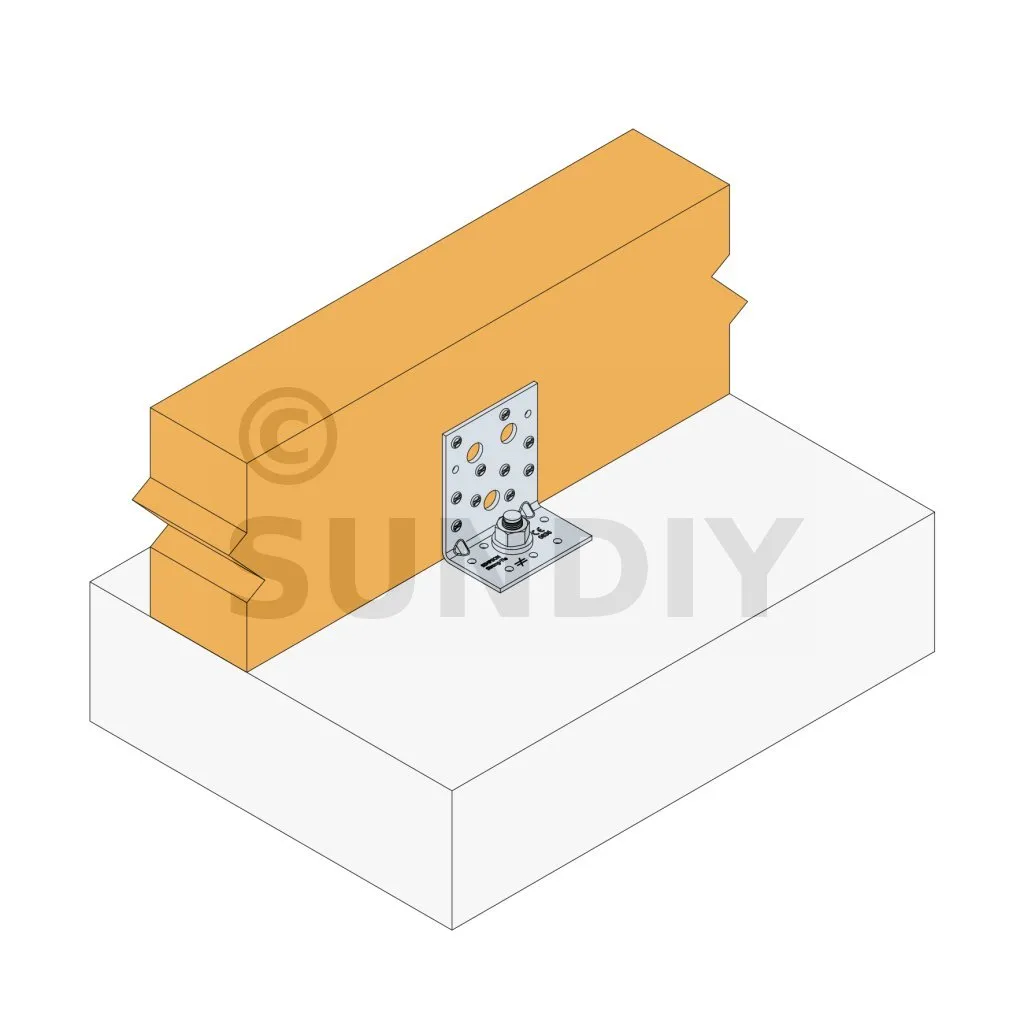

Holz auf Beton:
- Ein oder zwei boulons M12 avec la rondelle US40/40/10G.

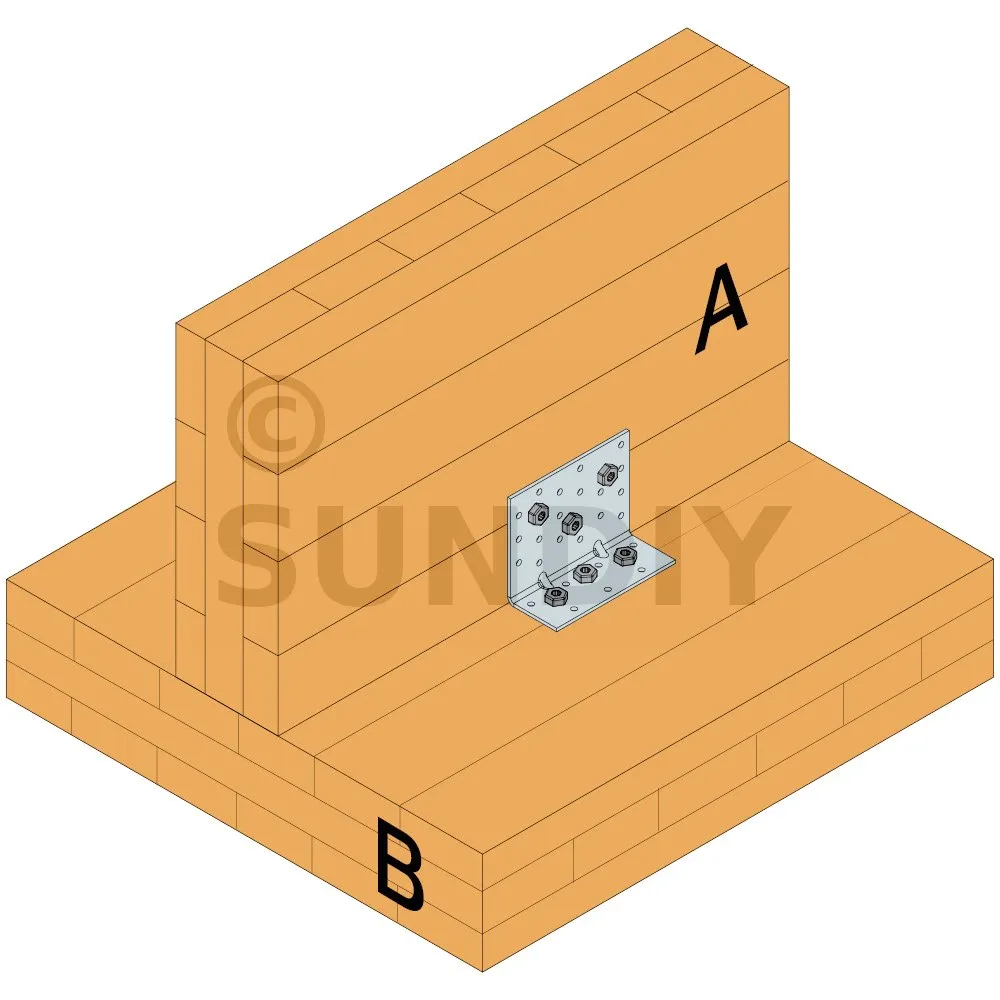

CLT auf CLT:
