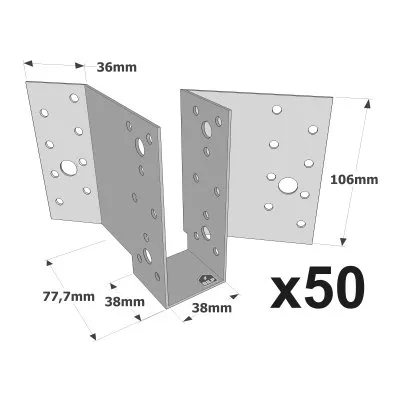

45°-Balkenschuh - Réf. S45D250/38/1.5_50
- ReferenzS45D250/38/1.5_50
- Herstellungfranzösisch
- MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
- MarkeSIMPSON Strong-Tie
- Mindesthöhe des Nebenträgers aus Holz106mm
- Maximale Höhe des Nebenträgers aus Holz159mm
- Tiefe (C)38mm
- Länge des Schenkels (D)36mm
- Bohrungen auf dem Hauptträger Ø5 [mm]16
- Bohrungen auf dem Nebenträger Ø5 [mm]16
- Bohrungen auf dem Hauptträger Ø11 [mm]2
- Dicke1.5mm
- Höhe106mm
- Tiefe (F)80mm

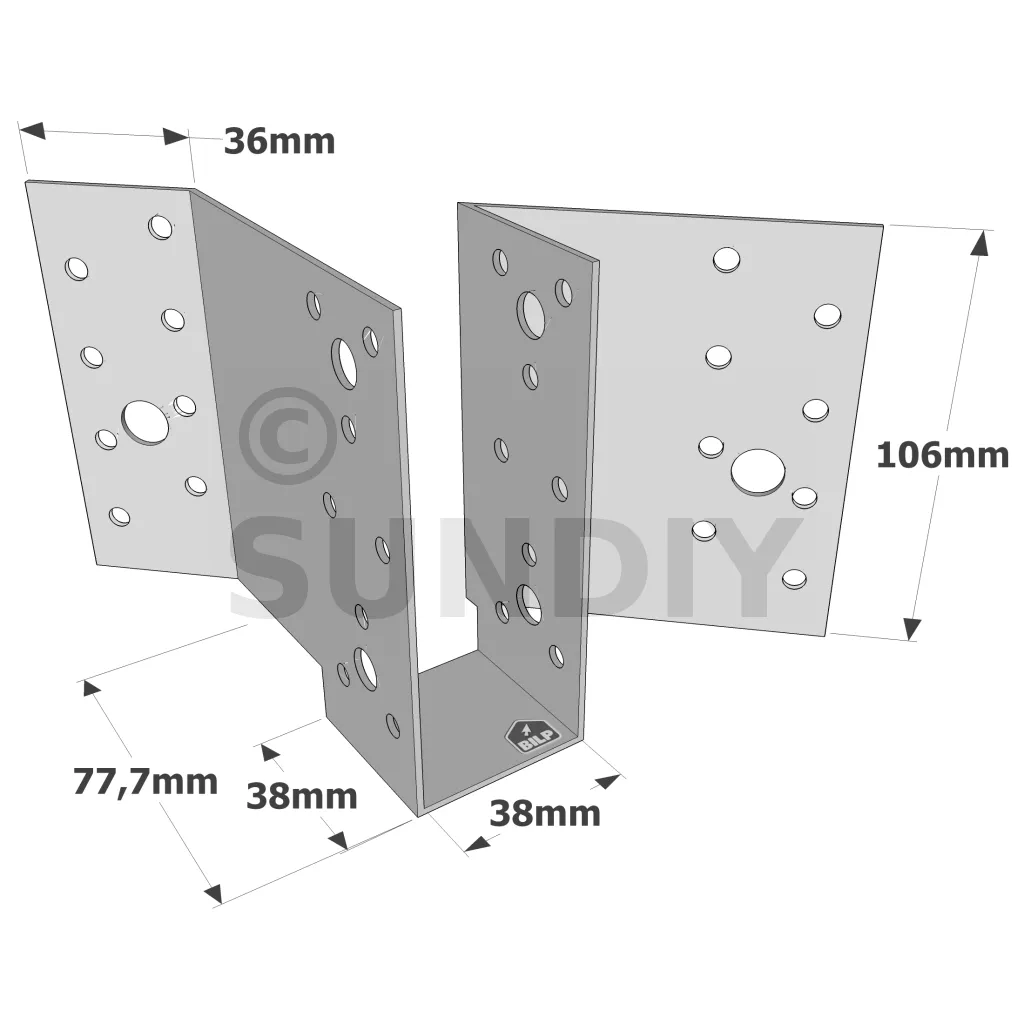

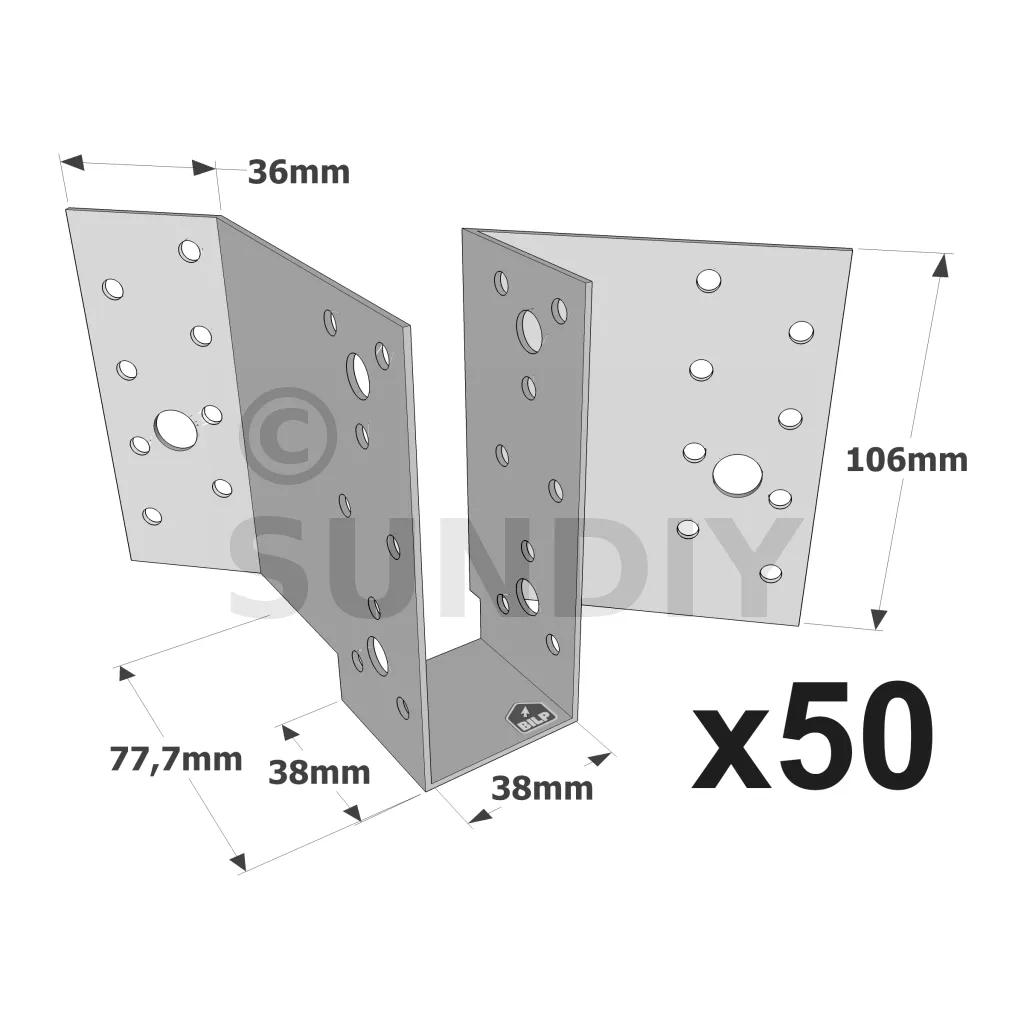

45°-Balkenschuh
Diese Holzbalkenschuhe wurden entwickelt, um den vielen Fällen gerecht zu werden, die im Dachstuhl auftreten, wenn ein 45°-Winkel erforderlich ist. Sie werden in der Regel für horizontale Anwendungen verwendet, können aber auch für andere Zwecke angepasst werden.
Eigenschaften :
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke: 1,5 bis 2 mm je nach Modell.
Vorteile :
- Verschiedene Breiten erhältlich.
Anwendungen
Träger :
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl.
- Nebenträger : Massivholz, Verbundholz, Leimholz.
Anwendungsbereiche :
- Balken,
- 1/2 Binder,
- Gratleisten,
- Pausen.
Technische Daten
Abmessungen
| Artikel | Abmessungen des Trägers | Abmessungen [mm] | Bohrungen auf Hauptträger | Bohrungen auf Nebenträger | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Breite | Höhe | A | B | C | D | F | t | Ø5 | Ø11 | Ø13 | Ø5 | |||
| Min. | Max. | |||||||||||||
| S45D250/38/1.5 | 38 | 106 | 159 | 38 | 106 | 38 | 36 | 77.7 | 1.5 | 16 | 2 | - | 16 | |
| S45G250/38/1.5 | 38 | 106 | 159 | 38 | 106 | 38 | 36 | 77.7 | 1.5 | 16 | 2 | - | 16 | |
| S45D320/64/2 | 63 | 128 | 192 | 64 | 128 | 70 | 40 | 100 | 2 | 18 | - | 4 | 10 | |
| S45G320/64/2 | 63 | 128 | 192 | 64 | 128 | 70 | 40 | 100 | 2 | 18 | - | 4 | 10 | |
| S45D380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 40 | 100 | 2 | 26 | - | 4 | 12 | |
| S45G380/76/2 | 75 | 152 | 228 | 76 | 152 | 70 | 40 | 100 | 2 | 26 | - | 4 | 12 | |
| S45D440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 40 | 100 | 2 | 28 | - | 4 | 14 | |
| S45G440/80/2 | 80 | 180 | 270 | 80 | 180 | 70 | 40 | 100 | 2 | 28 | - | 4 | 14 | |
| S45D500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 40 | 102 | 2 | 34 | - | 4 | 18 | |
| S45G500/100/2 | 100 | 200 | 300 | 100 | 200 | 70 | 40 | 102 | 2 | 34 | - | 4 | 18 | |
Charakteristische Werte - Balken auf Tragbalken
| Artikel | Befestigungen | Charakteristische Werte - C24-Holz [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| S45D250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
| S45G250/38/1.5 | 16 | CNA4,0x50 | 8 | CNA4,0x35 | 5 | 4.9 |
| S45D320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
| S45G320/64/2 | 18 | CNA4,0x50 | 10 | CNA4,0x35 | 14 | 3.2 |
| S45D380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
| S45G380/76/2 | 26 | CNA4,0x50 | 12 | CNA4,0x50 | 16.2 | 4.2 |
| S45D440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
| S45G440/80/2 | 28 | CNA4,0x50 | 14 | CNA4,0x50 | 18.5 | 5.6 |
| S45D500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
| S45G500/100/2 | 34 | CNA4,0x50 | 18 | CNA4,0x50 | 23.4 | 8.3 |
Charakteristische Werte - Holz auf Beton
| Artikel | Befestigungen | Charakteristische Werte - C24-Holz [kN] | ||||
|---|---|---|---|---|---|---|
| Hauptträger | Nebenträger | R1.k | R2.k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| S45D250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
| S45G250/38/1.5 | 2 | Ø10* | 5 | CNA4,0x35 | 4.9 | 1.5 |
| S45D320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
| S45G320/64/2 | 4 | Ø12* | 10 | CNA4,0x50 | 14 | 3.2 |
| S45D380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
| S45G380/76/2 | 4 | Ø12* | 12 | CNA4,0x50 | 16.2 | 4.2 |
| S45D440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
| S45G440/80/2 | 4 | Ø12* | 14 | CNA4,0x50 | 18.5 | 5.6 |
| S45D500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
| S45G500/100/2 | 4 | Ø12* | 18 | CNA4,0x50 | 23 | 8.3 |
Sehen Sie sich die Simpson Strong-Tie-Anker an, um das richtige Produkt zu finden. Typische Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP und hängen von der Betonart, dem Achsabstand und den Randabständen ab. Die in dieser Tabelle angegebenen Werte beziehen sich auf eine Installation in voller Höhe der Bodenplatte. Bei allen anderen Installationsbedingungen (nahe an den Rändern,...) muss der Planer die Verankerungen separat überprüfen.
Charakteristische Werte - Verbindung Holz auf Holz - mit Schraube SSH-Verbinder
| Artikel | Charakteristische Werte - Holz auf Holz - mit SSH-Verbindungsschraube | |||||
|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte - C24-Holz [kN] [kN] | |||||
| Hauptträger | Nebenträger | R1,k | R2,k | |||
| Anzahl | Typ | Anzahl | Typ | |||
| S45D250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
| S45G250/38/1.5 | 2 | SSH10.0x40 | 5 | CNA4.0x35 | 4.9 | 1.5 |
| S45D320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
| S45G320/64/2 | 4 | SSH12.0x60 | 5 | CNA4.0x50 | 6.8 | 2.4 |
| S45D380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
| S45G380/76/2 | 4 | SSH12.0x60 | 6 | CNA4.0x50 | 8.4 | 2.8 |
| S45D440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
| S45G440/80/2 | 4 | SSH12.0x60 | 7 | CNA4.0x50 | 9 | 3.3 |
| S45D500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
| S45G500/100/2 | 4 | SSH12.0x60 | 9 | CNA4.0x50 | 9.4 | 3.4 |
Die Querzugkraft muss vom Anwender überprüft werden und da sie vorherrschend sein kann.
Die Mindestdicke des tragenden Holzes beträgt 38 mm bei der Verwendung von SSH Ø10x40 und 73 mm bei SSH Ø12x60.
