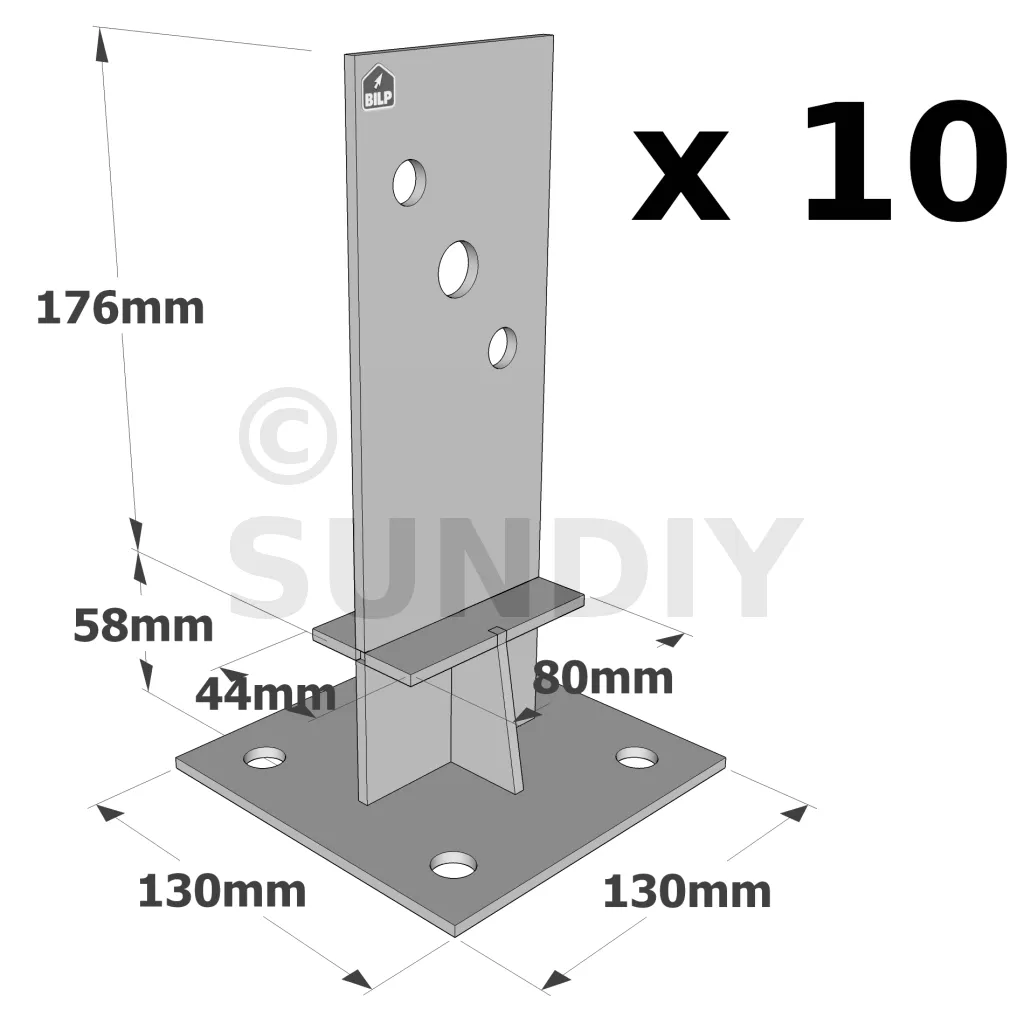

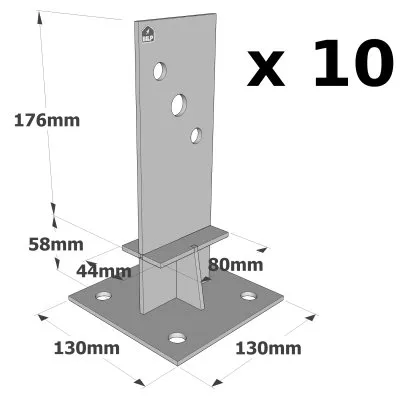

- Réf. PPSDT230_10
- ReferenzPPSDT230_10
- Herstellungfranzösisch
- MarkeSIMPSON Strong-Tie
- Dicke4mm
- MaterialAcier S253JR suivant NF EN 10025
- Breite (B)80mm
- Breite (D)130mm
- Breite (E)130mm
- Bohrungen der Kopfplatte2Ø13 - 1Ø17
- Bohrungen der Bodenplatte4Ø14
- Holzverbindung auf starrem TrägerAuf Pfosten : 2 STD12 ; auf Beton : 4Ø12 ( Bolzen WA M12 ; Gewindestange M12); auf Stahl : Bolzen
- Maximal zulässige Belastung in Druckrichtung2.80 Tonnen
- Höhe (F)58mm

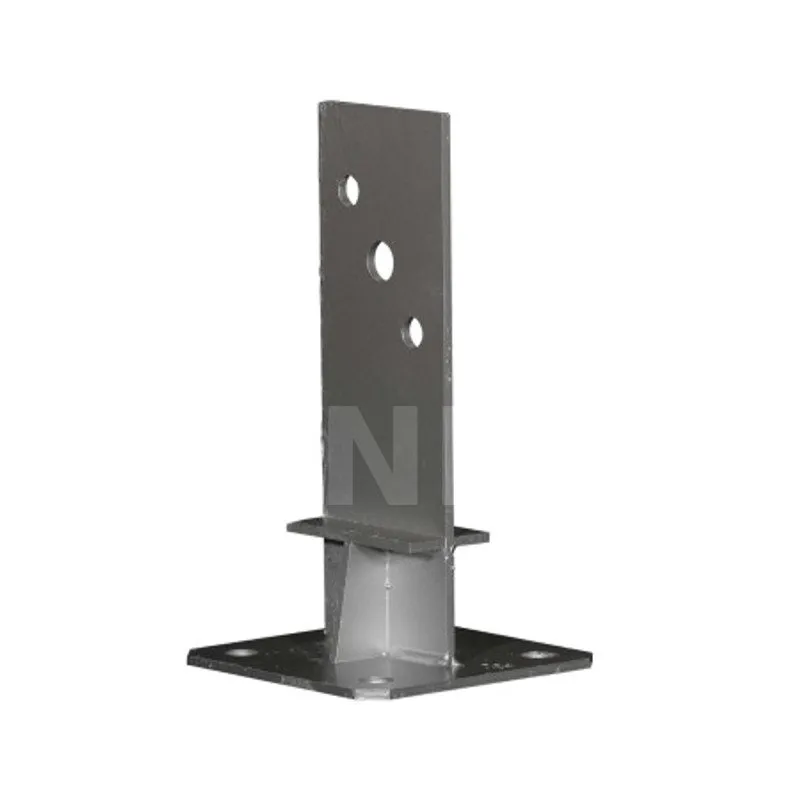

Pfostenträger im Steg mit Platte – PPSDT
Die Kernpfostenträger mit PPSDT-Typenschild ermöglichen die Erstellung diskreter und zuverlässiger Baugruppen. Ihre Kernkonstruktion gewährleistet das Heben von Lasten.
Merkmale :
Leistungserklärungen:FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285
Gegenstand :
- S253JR-Stahl gemäß NF EN 10025.
- Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.
Vorteile :
- Speziell für die Aufnahme von Hebekräften konzipiert,
- Hohe Korrosionsbeständigkeit.
Anwendungen
Unterstützung:
- Träger: Holz, Beton, Stahl
- Getragen: Massivholz, Verbundholz, Brettschichtholz (Pfosten max. 200 x 200)
Einsatzbereiche:
- Markise,
- Pergola,
- Veranda,
- Terrasse,
- Konsole.
Technische Daten
Abmessungen
- Freistehende Pergola 9 m x 3 m mit Sichtschutz 2 m x 2 m (27 m²)
- Holzpfosten: 12x12 cm und 12x24 cm aus Leimholz
- Lamellen: 120 Aluminiumlamellen, 60 Holzlamellen mit 24 SUNDIY-Mechanismen und 16 SUNDIY XL-Mechanismen
- Gesamtpreis: 9 331 €
Douglasienholz ist etwas teurer als andere gängige Nadelhölzer wie Fichte, Kiefer oder Tanne. Diese Holzarten findet man auch im Baumarkt, was den Einkauf erleichtert. Meist lohnt es sich jedoch, das Holz direkt im Sägewerk zu kaufen, anstatt im Baumarkt. Für diese Lösung verwenden wir Fichtenholz, aber auch andere Nadelhölzer eignen sich gut dafür.

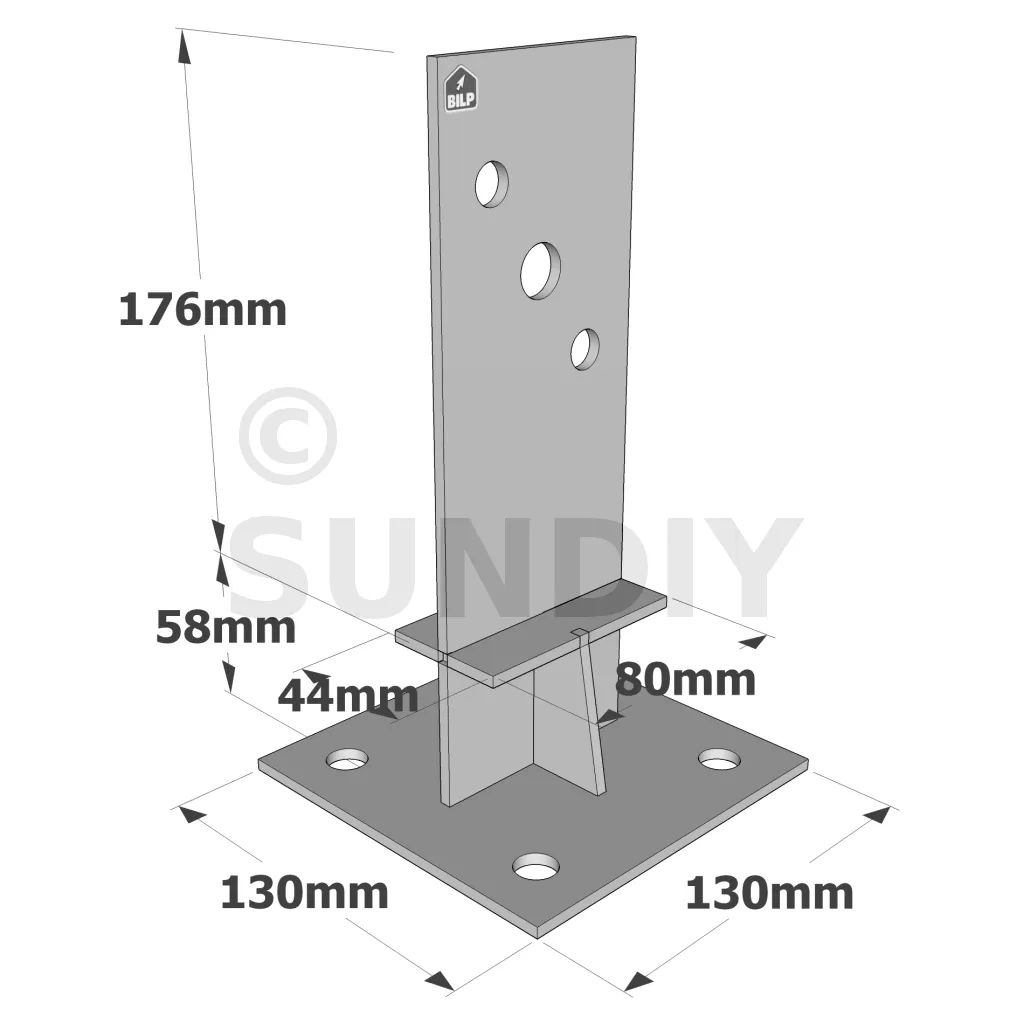

| Referenzen | Abmessungen [mm] | Hohe Plattenlöcher | Niedrige Plattenlöcher | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | t | Ø13 | Ø17 | Ø14 | |
| PPSDT160 | 34 | 60 | 104 | 100 | 100 | 56 | 60 | 4 | 1 | - | 4 |
| PPSDT230 | 44 | 80 | 176 | 13 | 130 | 58 | 80 | 4 | 2 | 1 | 4 |
Merkmalswerte
- Freistehende Pergola 9 m x 3 m mit Sichtschutz 2 m x 2 m (27 m²)
- Holzpfosten: 12x12 cm und 12x24 cm aus Leimholz
- Lamellen: 120 Aluminiumlamellen, 60 Holzlamellen mit 24 SUNDIY-Mechanismen und 16 SUNDIY XL-Mechanismen
- Gesamtpreis: 9 331 €
| Referenzen | Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Charakteristische Werte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k | R2.k | R3.k | R4.k | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12* | 40,5/kmod^0,5 | 8.4 | 5.5 | 7,0/kmod^0,5 |
| PPSDT230 | 2 | STD12 | 4 | Ø12* | 53,5/kmod^0,5 | 23 | min(15;13,7/kmod) | 9,3/kmod^0,5 |
*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Achsabstand und Randabständen zu wählen.
Vereinfachte Kennwerte
| Referenzen | Vereinfachte Kennwerte - Holzverbindung auf starrem Träger | |||||||
|---|---|---|---|---|---|---|---|---|
| Befestigungen | Vereinfachte Kennwerte – Holz C24 [kN] | |||||||
| Auf Pfosten | Auf Beton | R1.k* | R2.k | R3.k* | R4.k * | |||
| Menge | Typ | Menge | Typ | |||||
| PPSDT160 | 1 | STD12 | 4 | Ø12** | 45.3 | 8.4 | 5.5 | 7.9 |
| PPSDT230 | 2 | STD12 | 4 | Ø12** | 59.8 | 23 | 15 | 10.5 |
* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,
je nach Betonart, Achsabstand und Randabständen zu wählen.
Durchführung
Befestigungen
Auf Holz:
Auf Beton:
- Mechanischer Knöchel: goujon WA M12-104/5.
- Chemischer Anker: Harz AT-HP + Gewindestange LMAS M12-150/35.
Auf Stahl:

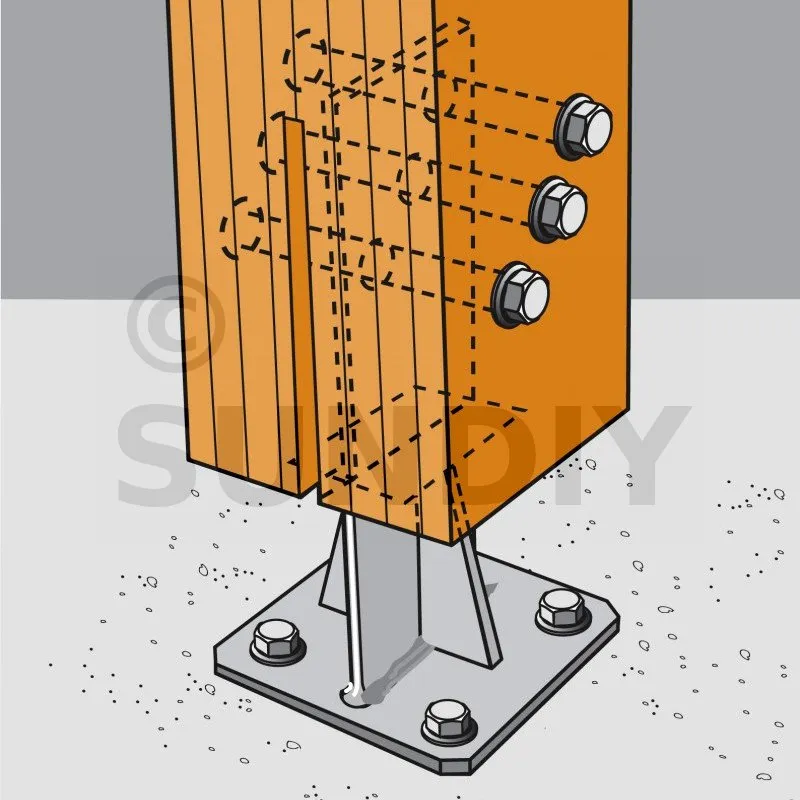

Einrichtung
Oberteil:
1. Machen Sie eine vertikale Kerbe im Kern des Pfostens (Breite abhängig von der Dicke des Kerns).
2. Identifizieren Sie die Position der Stifte (oder Bolzen) an den Seiten des Pfostens
3. Bohren Sie den Pfosten quer, um die Stifte einzuführen (Bohrdurchmesser abhängig vom Durchmesser des Stifts).
4. Positionieren Sie die Basis des Pfostens im Steg und setzen Sie die Stifte ein
Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden ab.
