RECHTER Sparrenpfettenanker - 30x200x2mm - Réf. PSG180/30/1.5
Rechter oder linker Balkenschenkel

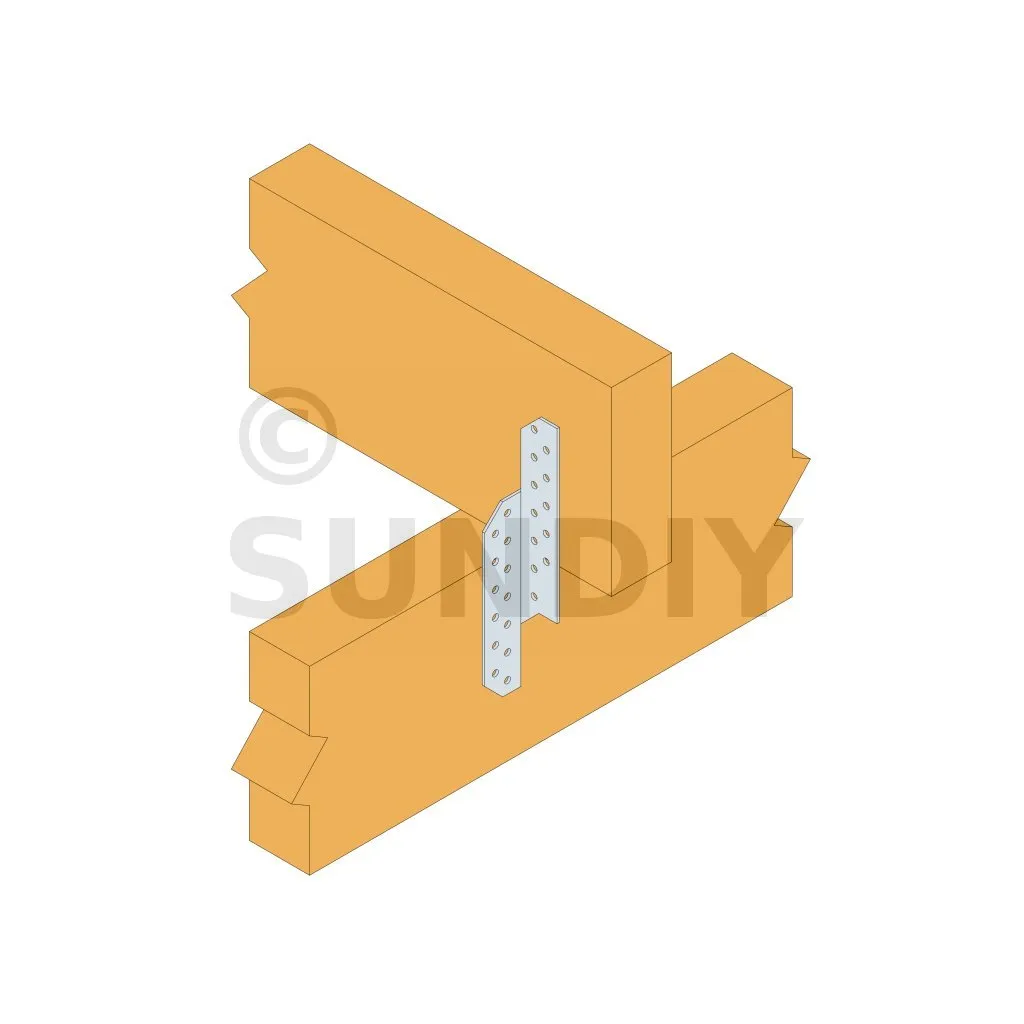

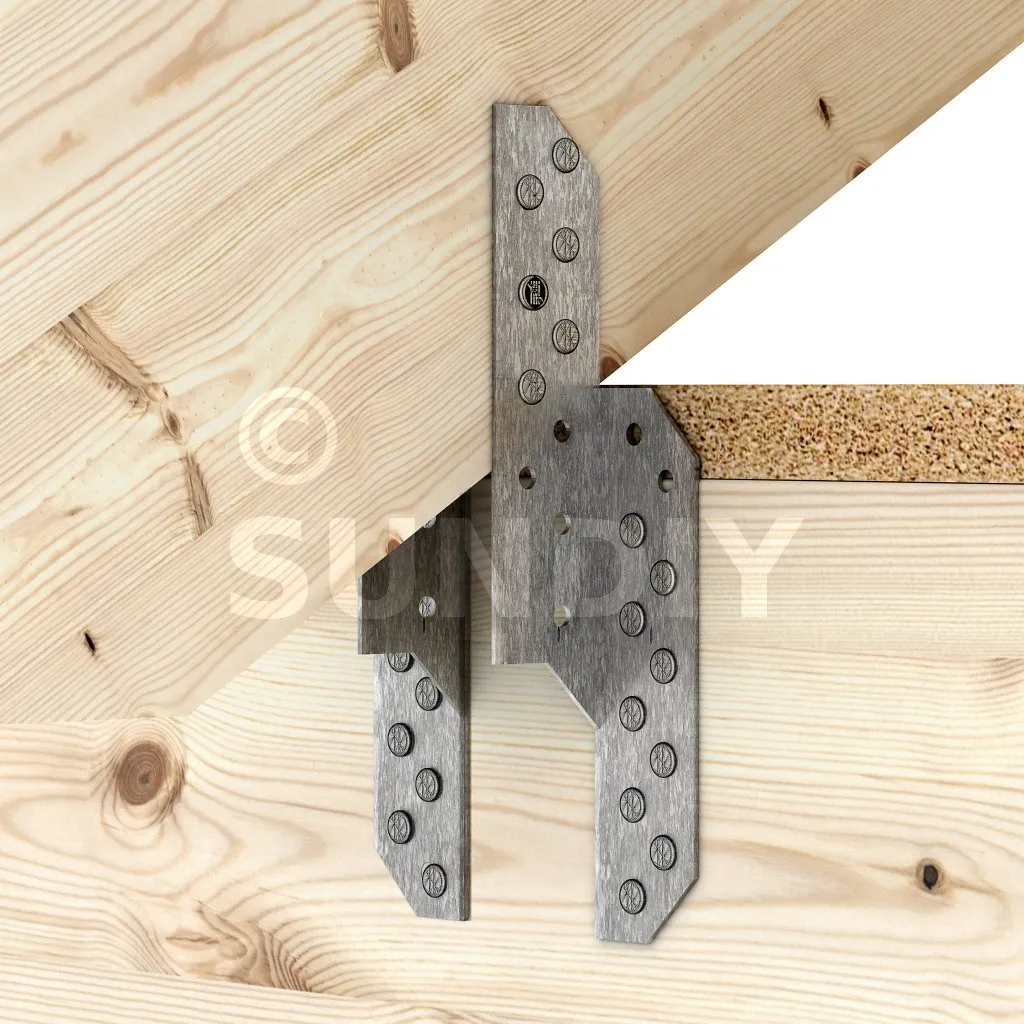

Mit den rechten und linken Balkenhalterungen PSD/G können Sie zwei Holzstücke überlappend im 90°-Winkel verbinden.
Merkmale :
Gegenstand
- Verzinkter Stahl S250GD + Z 275 gemäß NF EN 10346,
- Dicke: 1,5 bis 2 mm je nach Modell.
Vorteile
- Vielseitig einsetzbar.
Anwendung
Unterstützung
- Träger: Balken-/Trägerbaugruppe, obere Platte, Sparren, jede überlappende Baugruppe zwischen zwei senkrechten Teilen usw.
- Porté: Massivholz, Brettschichtholz, Holz- und Verbundprofile.
Einsatzbereiche

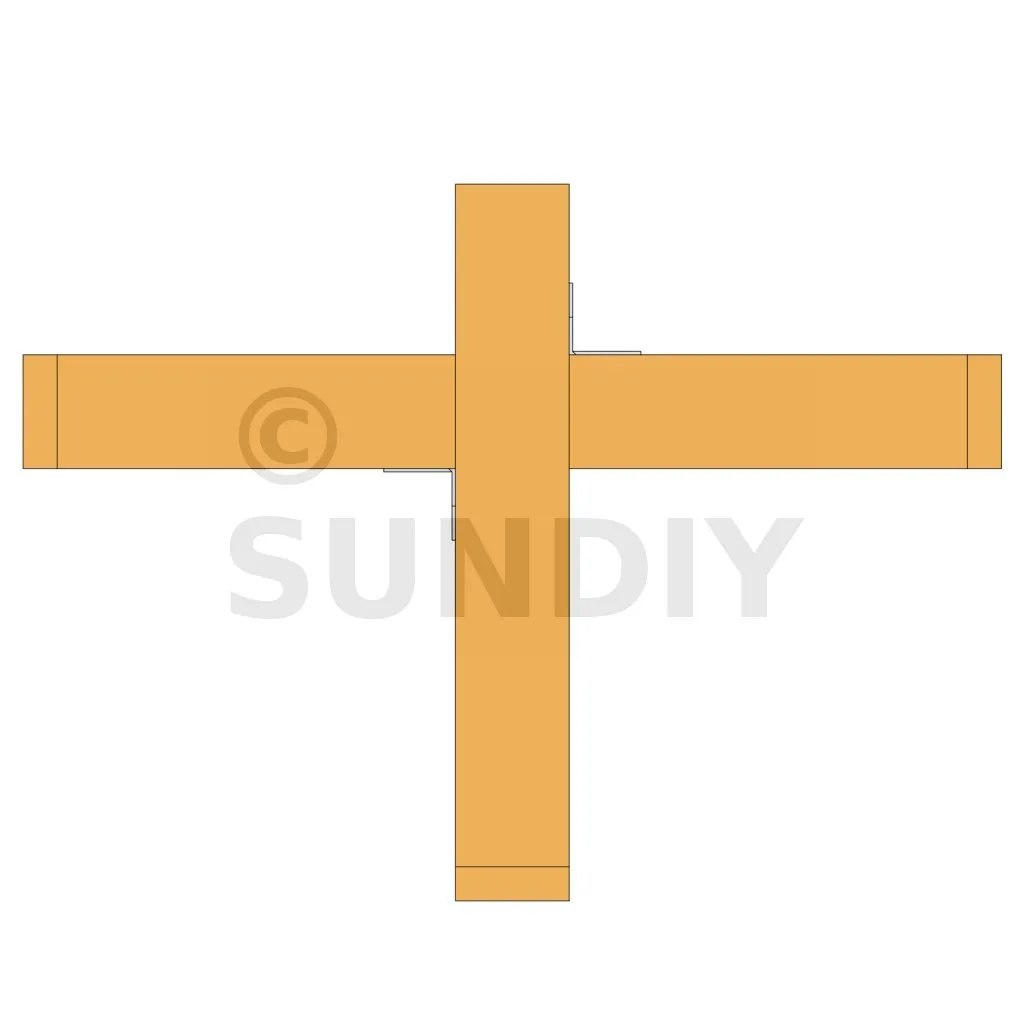

- Befestigung von Holzelementen im 90°-Winkel.
Technische Daten
Abmessungen und Kennwerte

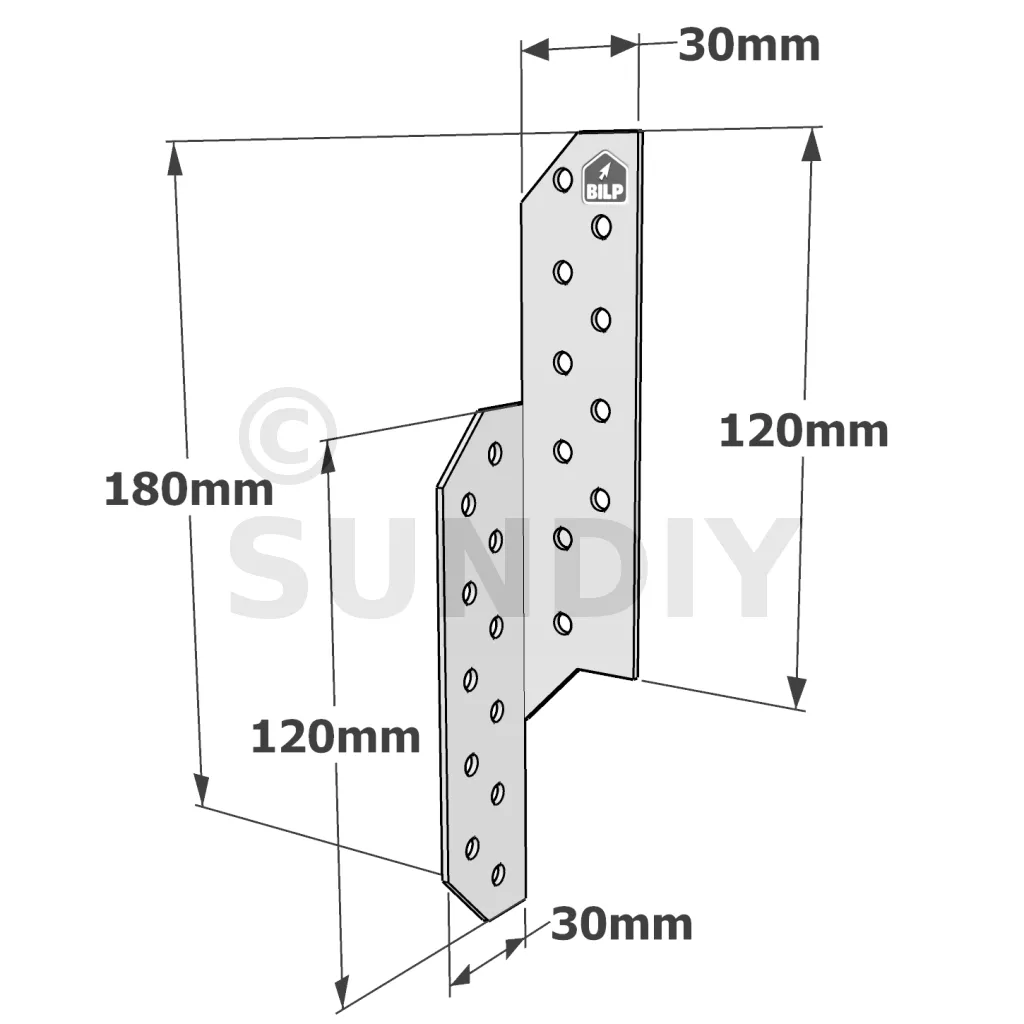

| Referenzen | Abmessungen [mm] | Bohrungen | Nr. Spitzen pro Verbinder | Charakteristische Widerstände [kN] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | E1 | Ep. | Nr. | Durchmesser | CNA4.0x35 | CNA4.0x50 | ||||
| R1,k | R2,k | R1,k | R2,k | ||||||||||
| PSD180/30/1.5 | 30 | 180 | 30 | 120 | 120 | 1.5 | 22 | Ø5 | 12 | 9 | 3.9 | 9 | 4.9 |
| PSD200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSG200/30/1.5 | 30 | 200 | 30 | 140 | 140 | 1.5 | 26 | Ø5 | 14 | 9 | 4.4 | 9 | 5.6 |
| PSD200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSG200/30/2 | 30 | 200 | 30 | 140 | 140 | 2 | 26 | Ø5 | 14 | 11.9 | 4.4 | 11.9 | 6.1 |
| PSD200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSG200/45/2 | 45 | 200 | 45 | 140 | 140 | 2 | 39 | Ø5 | 20 | 18.1 | 6.2 | 18.1 | 8.6 |
| PSD220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
| PSG220/45/2 | 45 | 220 | 45 | 160 | 160 | 2 | 45 | Ø5 | 24 | 18.1 | 7.6 | 18.1 | 9.4 |
Hinweis: Für die Aufwärtslast eines einzelnen Ankers teilen Sie den Wert in der Tabelle durch 2.
(*) F1 Aufwärtslast pro Ankerpaar
(*) F2 Querlast pro Ankerpaar
