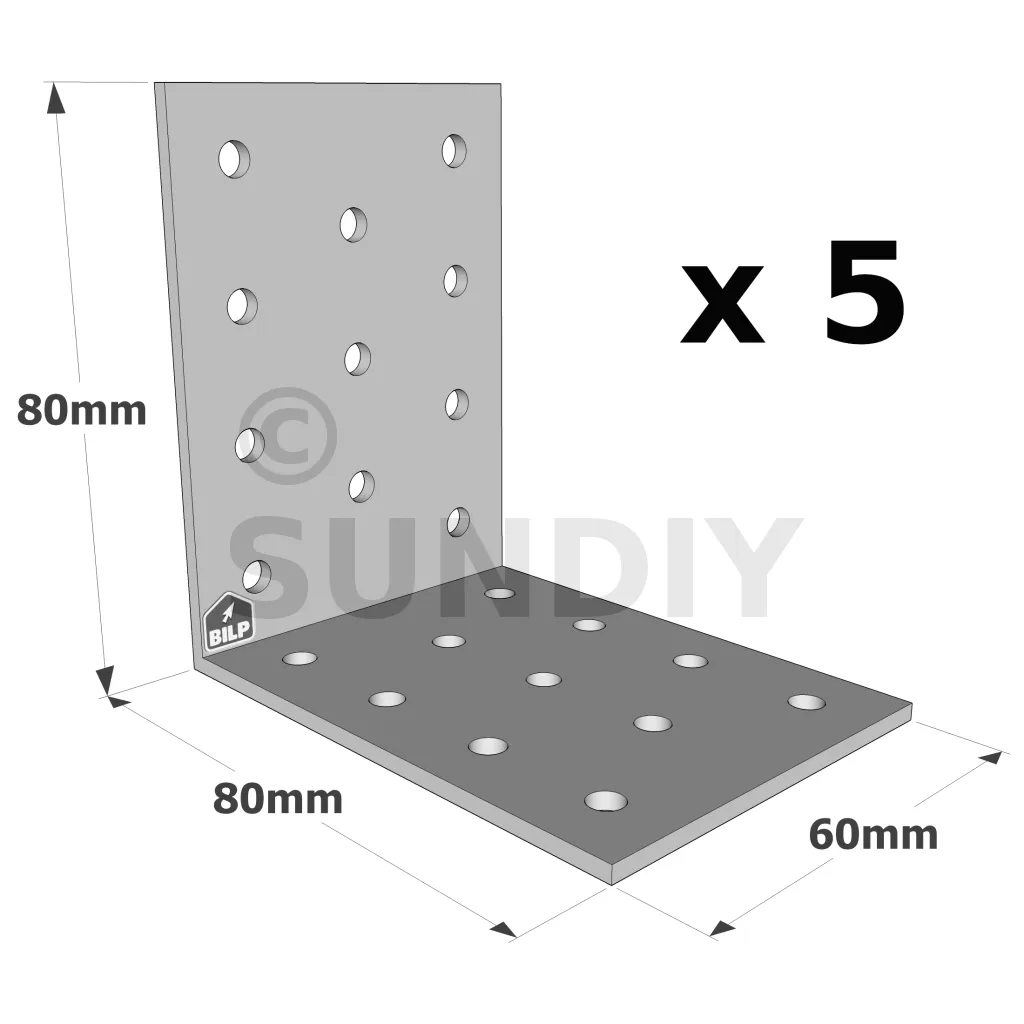

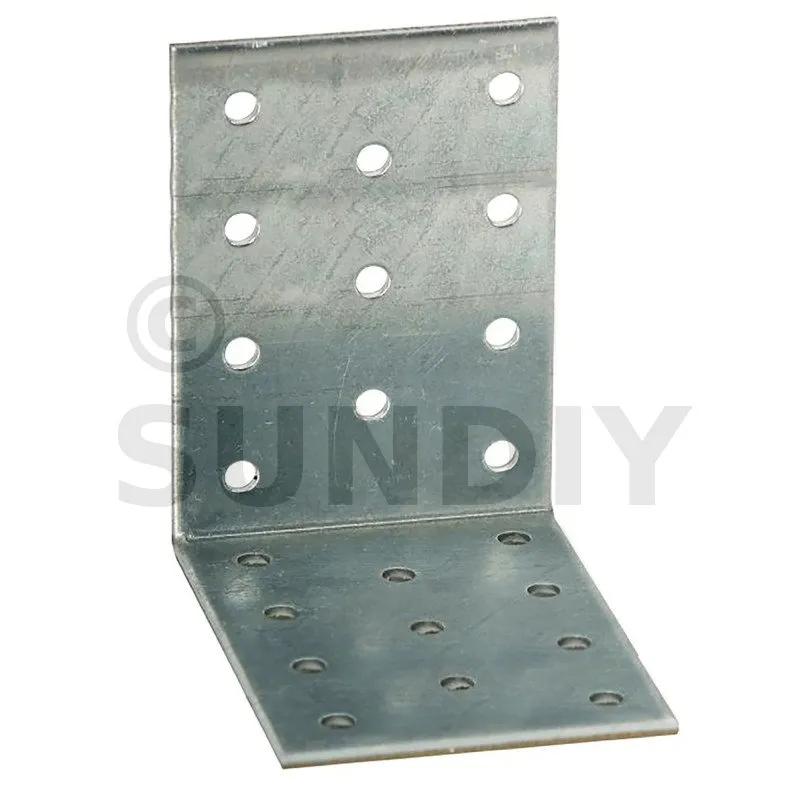

einfache Winkelverbinder - Réf. ES11/60_5
Winkelverbinder
Dieses Sortiment ist in zwei Tiefen (60 und 80 mm) und vielen Breiten erhältlich, um eine Vielzahl von Holzkonstruktionen zu ermöglichen.
Merkmale :
Leistungserklärungen :DE-DoP-e06/0106
Technische Zulassungen : ETA-06/0106
Werkstoff :
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 2,5 mm.
Vorteile :
- Erhältlich in vielen Breiten.
Anwendungen
Träger :
- Hauptträger : Holz.
- Nebenträger : Massivholz, Brettschichtholz, Dachstühle, Profile und Verbundholz.
Anwendungsbereiche :
- Verkleidungsschienen und -pfosten,
- Sparrenverankerungen, Konsolen,
- Pfettenbaugruppen,
- Verstärkung der bestehenden Fugen.
Abmessungen und Bohrungen
| Abmessungen [mm] | Bohrungen [mm] | Befestigungen | Charakteristische Tragfähigkeiten - 2 Winkelverbinder pro Montage - Nadelholz C24 [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Zugfähigkeit (F1) | Scherfähigkeit (F2=F3) | ||||||||||||
| Artikel | Breite | Tiefe | Höhe | Dicke | Schenkel B | Schenkel C | Schenkel B | Schenkel C | CNA4.0x35 | CNA4.0x50 | CNA4.0x35 | CNA4.0x50 | |
| ES10/40 | 40 | 60 | 60 | 2.5 | 5 ø5 | 5 ø5 | 3 | 3 | 2.4 | 3.1 | 2.3 | 3.1 | |
| ES10/60 | 60 | 60 | 60 | 2.5 | 8 ø5 | 8 ø5 | 5 | 5 | 3.6 | 4.9 | 5.6 | 7.4 | |
| ES10/80 | 80 | 60 | 60 | 2.5 | 10 ø5 | 10 ø5 | 6 | 6 | 4.7 | 6.2 | 7.3 | 9.7 | |
| ES10/100 | 100 | 60 | 60 | 2.5 | 10 ø5 | 10 ø5 | 8 | 5 | 3.7 | 5.8 | 10.2 | 13.6 | |
| ES10/120 | 120 | 60 | 60 | 2.5 | 12 ø5 | 12 ø5 | 9 | 6 | 4.6 | 7.3 | 12.4 | 16.5 | |
| ES10/140 | 140 | 60 | 60 | 2.5 | 14 ø5 | 14 ø5 | 11 | 7 | 5.3 | 8.3 | 16.7 | 22.2 | |
| ES10/160 | 160 | 60 | 60 | 2.5 | 16 ø5 | 16 ø5 | 12 | 8 | 5.6 | 9.6 | 19 | 25.3 | |
| ES11/40 | 40 | 80 | 80 | 2.5 | 6 ø5 | 6 ø5 | 5 | 4 | 2.4 | 2.8 | 3.4 | 4.6 | |
| ES11/60 | 60 | 80 | 80 | 2.5 | 11 ø5 | 11 ø5 | 8 | 6 | 3.6 | 4.9 | 7.3 | 9.8 | |
| ES11/80 | 80 | 80 | 80 | 2.5 | 12 ø5 | 12 ø5 | 10 | 8 | 4.7 | 6.3 | 10.1 | 13.5 | |
| ES11/100 | 100 | 80 | 80 | 2.5 | 15 ø5 | 15 ø5 | 13 | 10 | 4.2 | 5.8 | 14.6 | 19.4 | |
| ES11/120 | 120 | 80 | 80 | 2.5 | 18 ø5 | 18 ø5 | 15 | 12 | 5.1 | 7.3 | 17.3 | 23.1 | |
| ES11/140 | 140 | 80 | 80 | 2.5 | 21 ø5 | 21 ø5 | 18 | 14 | 5.9 | 8.3 | 23.5 | 31.3 | |
| ES11/160 | 160 | 80 | 80 | 2.5 | 24 ø5 | 24 ø5 | 20 | 16 | 6.8 | 9.6 | 27 | 35.9 | |
| ES11/180 | 180 | 80 | 80 | 2.5 | 27 ø5 | 27 ø5 | 23 | 18 | 7.6 | 10.6 | 34 | 45.3 | |
| ES11/200 | 200 | 80 | 80 | 2.5 | 30 ø5 | 30 ø5 | 25 | 20 | 8.4 | 12.1 | 38 | 50.7 | |
Montage
Befestigungen
Ø 5,0-mm-Spießlöcher.
An Holz :
- Kammnägel CNA Ø 4.0 mm.
- Schrauben CSA Ø 5.0 mm.
Installation
1. Nähern Sie sich dem Element, das an der Stütze befestigt werden soll,
2. Zeigen Sie auf das Element. Dieser kann auch mit geeigneten Schrauben eingeschraubt werden,
3. Ist die Stütze aus Holz, wird die Winkelverbinder ebenfalls darauf genagelt oder geschraubt.
