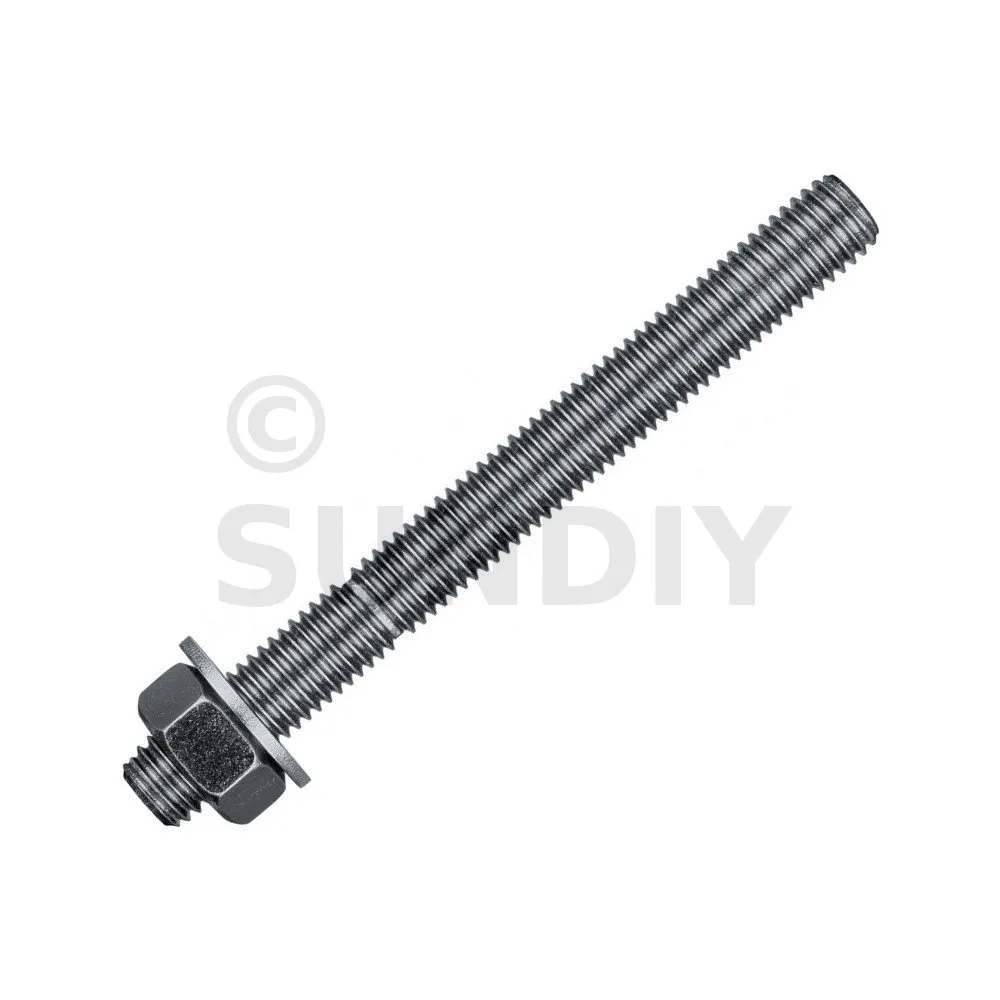

LMAS-Gewindestange – elektrolytisch verzinkter Stahl der Klasse 5.8 - Réf. LMAS1618128020
- ReferenzLMAS1618128020
- Herstellungfranzösisch
- MaterialGalvanisch verzinkter Stahl Klasse 5-8
- MarkeSIMPSON Strong-Tie
- Maximale Dicke der zu befestigenden Teile (tfix)20mm
- Maximaler Lochdurchmesser des zu befestigenden Werkstücks18mm
- Lochdurchmesser x minimale Lochtiefe (d0 x h1)18x128mm
- Profondeur d’ancrage128mm
Gewindestangen aus GALVA-Stahl (LMAS)
Les tiges filetées LMASwerden zusätzlich zu chemischen Versiegelungsharzen eingesetzt Poly-GP, Poly-GPG, AT-HP und SET-XP.
Merkmale
Gegenstand
- Elektroverzinkter Stahl der Klasse 5.8.
Vorteile
- Markierung zur optimalen Positionierung,
- Verfügbare Durchmesser: M8 bis M20.
Anwendungen
Unterstützung
- Ungerissener Beton,
- Harter Naturstein.
Einsatzbereiche
- Regale, Werkzeugmaschinen,
- Tore, Jalousien, Leitplanken,
- Strukturschuhe, Pfostenträger usw.
Abmessungen
| Referenzen | Artikelcode | Thread Ø | Thread. max. zu befestigendes Stück [tfix] [mm] | Ø max. Stück zum Fixieren [df] [mm] | Länge. gesamt [L] [mm] |
|---|---|---|---|---|---|
| LMAS M8-95/20 | LMAS0810064020 | 8 | 20 | 10 | 95 |
| LMAS M10-120/25 | LMAS1012080025 | 10 | 25 | 12 | 120 |
| LMAS M10-155/60 | LMAS1012080060 | 10 | 60 | 12 | 155 |
| LMAS M12-150/35 | LMAS1214096035 | 12 | 35 | 14 | 150 |
| LMAS M12-185/70 | LMAS1214096070 | 12 | 70 | 14 | 185 |
| LMAS M16-170/20 | LMAS1618128020 | 16 | 20 | 18 | 170 |
| LMAS M16-200/50 | LMAS1618128050 | 16 | 50 | 18 | 200 |
| LMAS M20-240/50 | LMAS2022160050 | 20 | 50 | 22 | 240 |
| LMAS M12-250/120 | LMAS12140096120 | 12 | 120 | 14 | 250 |
- Die Gewindestange wird am Ende der Aushärtezeit des Harzes belastet.
- Die Festigkeit der Stab-/Mörtel-/Betonverbindung hängt von der Qualität der Lochreinigung ab.
