Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker - Réf. MF165/50/1.5

AUF LAGER

Sofortiger Versand verfügbar für 13 Einheiten verfügbar.

1€¹⁰

ohne MWST / Balkenschuh

(1.32 € inkl. MWST)

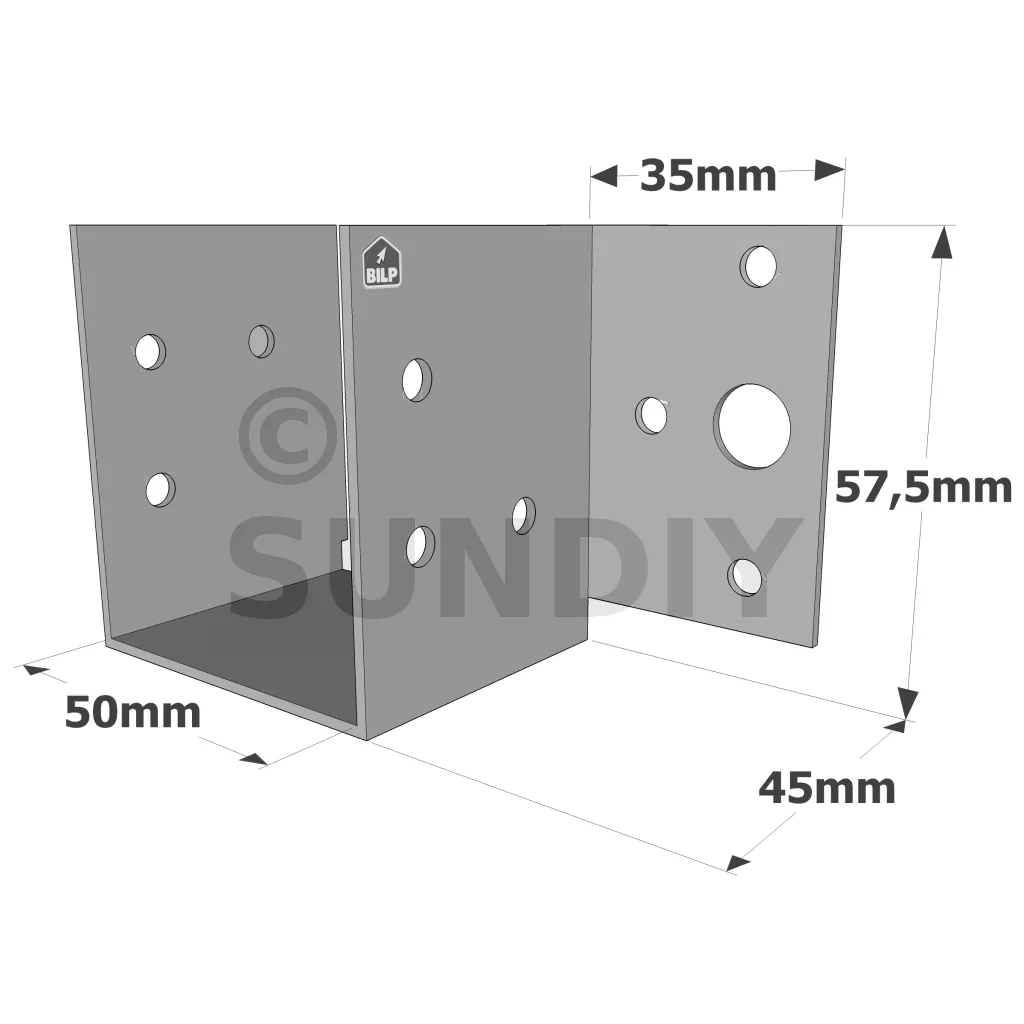

Breite (A) :
- 50mm
Höhe (B) :
- 57.5mm
Verpackung :
- 1 Stück
Andere Wahlmöglichkeiten

Referenz
MF165/50/1.5
Material
Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
Herstellung
französisch
Mindesthöhe des Nebenträgers aus Holz
58mm
Maximale Höhe des Nebenträgers aus Holz
86mm
Marke
SIMPSON Strong-Tie
Tiefe (C)
45mm
Dicke
1.5mm
Breite (D)
35mm
Tiefe (F)
46.5mm
Bohrungen auf dem Hauptträger Ø5 [mm]
6
Bohrungen auf dem Hauptträger Ø11 [mm]
2
Bohrungen auf dem Nebenträger Ø5 [mm]
6
HOLZ/HOLZ-Befestigung - Totalvernagelung
Hauptträger : 6 ; Nebenträger : 6 ; Typ : Kammnägel Ø4,0 x 35mm
Befestigung an BETON oder STAHL
Hauptträger : 2, Betonträger : Mechanischer Anker WA M10-78/5 oder Chemischer Anker Gewindestange Ø10 mm : LMAS M10-130 mit AT-HP Verbündmörtel und Metallträger : Schraubenbolzen Ø10 mm

Balkenschuhe mit außenliegenden Schenkeln, MF-Sortiment, für MF-Mini-Pfettenanker

Der MF-Mini-Pfettenanker ist ideal für leichte Böden, Zwischendecken, vertikale Strukturen und Terrassen.

Eigenschaften :

Leistungserklärungen :FR-DoP-e06/0270
Technische Zulassungen : ETA-06/0270

Werkstoff :

Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
Dicke : 1,5 mm.

Vorteile :

kleine Standfläche,
Geeignet für kleine Abschnitte.

Anwendungen

Träger :

Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz.
Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.

Anwendungsbereiche :

Balken, Pfetten,
Zwischendecken, Böden, Terrassen,
Dachböden,
Garage Regale...

Abmessungen

	Balkenabmessungen		Abmessungen [mm]						Bohrungen auf der Hauppträger		Bohrungen auf dem Nebenträger
	Höhe
Artikel	Min.	Max.	A	B	C	D	F	t	Ø5 [mm]	Ø11 [mm]	Ø5 [mm]
MF165/38/1,5	64	95	38	63.5	45	35	46.5	1.5	6	2	6
MF180/38/1,5	71	107	38	71	45	35	46.5	1.5	6	2	6
MF200/38/1,5	81	122	38	81	45	35	46.5	1.5	8	2	6
MF165/50/1,5	58	86	50	57.5	45	35	46.5	1.5	6	2	6
MF180/50/1,5	65	98	50	65	45	35	46.5	1.5	6	2	6
MF200/50/1,5	75	113	50	75	45	35	46.5	1.5	8	2	6

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

	Befestigungen		Charakteristische Tragfähigkeiten - C24-Holz [kN]
	Hauptträger	Nebenträger	R1.k		R2.k
Artikel	Anzahl	Anzahl	CNA4,0x35	CNA4,0x50	CNA4,0x35	CNA4,0x50
MF165/38/1,5	6	6	5.3	-	3.7	-
MF180/38/1,5	6	6	5.3	-	3.7	-
MF200/38/1,5	8	6	6.9	-	3.7	-
MF165/50/1,5	6	6	4.6	-	3.7	-
MF180/50/1,5	6	6	4.6	-	3.7	-
MF200/50/1,5	8	6	6.3	-	3.7	-

Installation

Befestigungen
An Hauptträger :

Kammnägel CNA Ø4,0 x 35 oder CNA Ø4,0 x 50 mm.

An Hauptträger :
Holzträger :

Kammnägel CNA Ø4,0 x 35 oder CNA Ø4,0 x 50 mm.
Sechskant-Holzschrauben und Schraubenbolzen Ø10 mm.

Betonträger :

Mechanische Verankerung : WA M10-78/5.
Chemische Verankerung : Ø10 mm-Gewindestangen : LMAS M10-120/25 mit AT-HP-Verbundmörtel.

Metallträger :

Schraubenbolzen Ø10 mm.

Installation

Auf Holz :
1. Markieren Sie die Position des Tragbalkens auf dem Hauptträger,
2. Legen Sie den Balkenschuh vor und befestigen Sie die Schenkel auf jeder Seite,
3. Den Balkenschuh an die Markierungen anpassen : der Balkenschuh sollte oben etwas offener sein als unten, um die Montage des Tragbalkens zu erleichtern,
4. Schließen Sie die Befestigung an jedem Schenkel ab,
5. Legen Sie den Tragbalken in den Balkenschuh und befestigen Sie ihn mit einer Teil- oder Vollausnagelung.

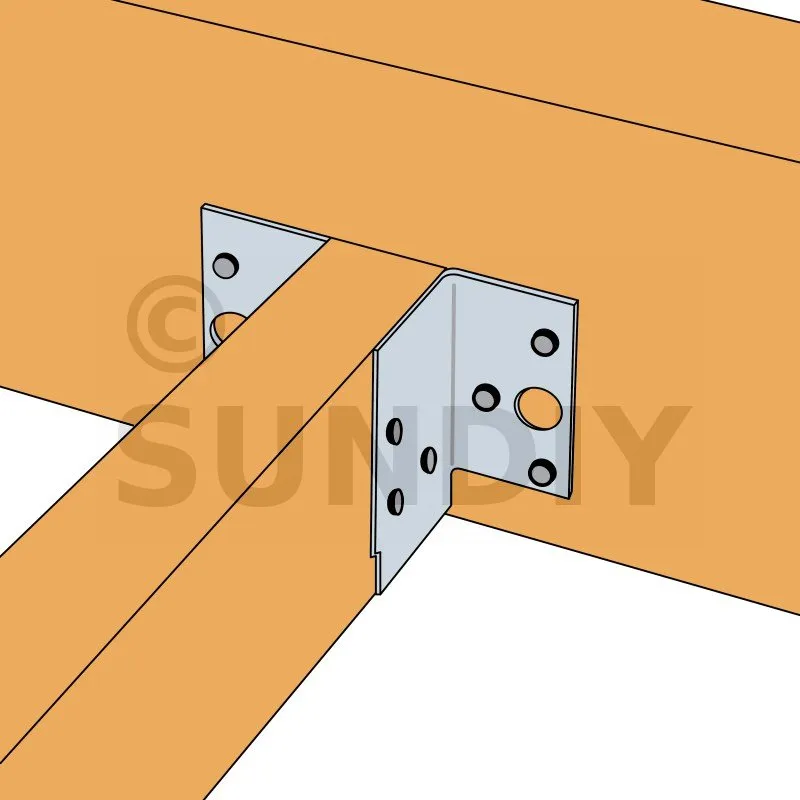

Befestigung von Pfetten auf Holzträger

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Mini-Pfettenanker Katalog (auf Französisch)
