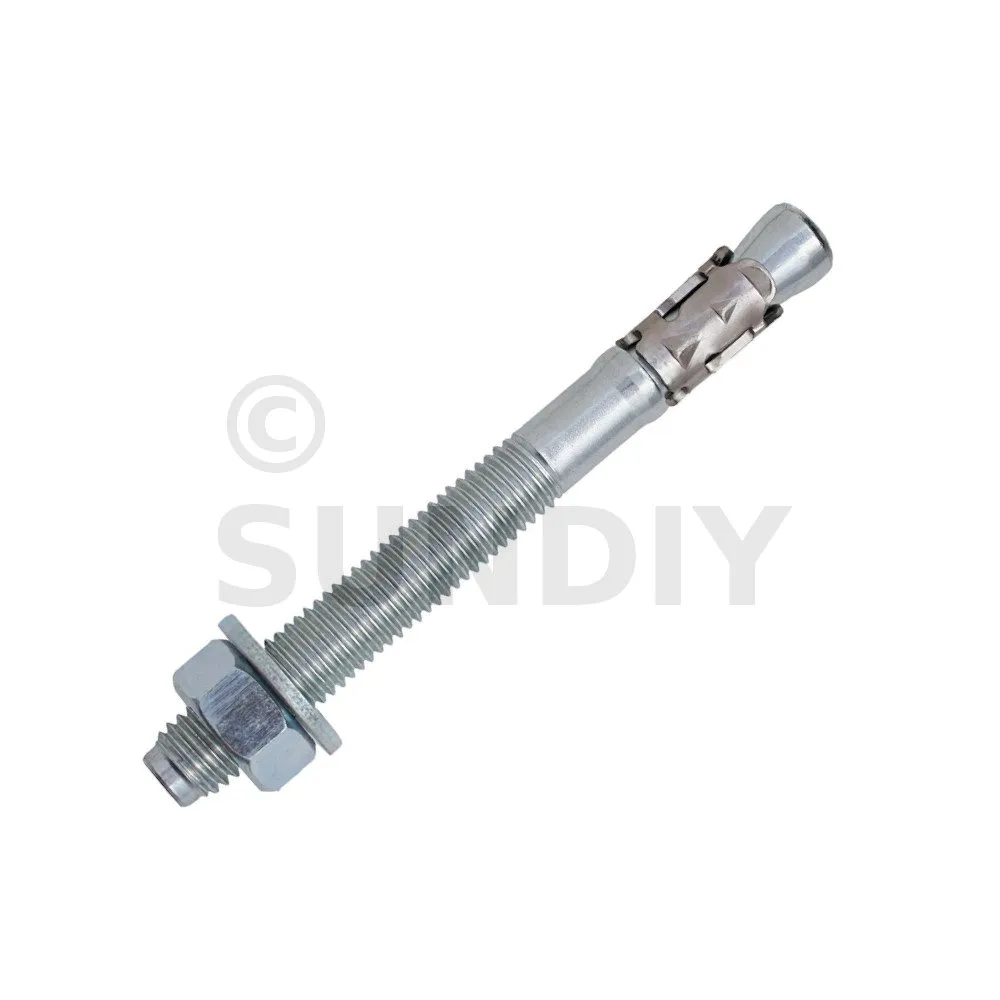

Seismischer Ankerbolzen - FM-753 CRACK 3DG

Merkmale

Gegenstand

• Gehärteter Stahl (Klasse 9.8),
• Spezielle 3DG-Korrosionsschutzbeschichtung mit glänzender Oberfläche,
• Spreizring aus Edelstahl A4 für maximale Haftung an den Lochwänden.

Vorteile

Zeitersparnis:

• Sofortige Erweiterung,
• Montage durch das zu befestigende Element, Bohr-Ø = Dübel-Ø,
• Vormontierte Mutter und Unterlegscheibe.

Leistung:

• seismische und dynamische Belastungen,
• Seismische Leistungen C1 und C2,
• Neun Edelstahlzähne für eine bessere Haftung an den Lochwänden,
• Feuerwiderstand R120,
• Mindestrandabstände und Achsabstände.

Anwendung

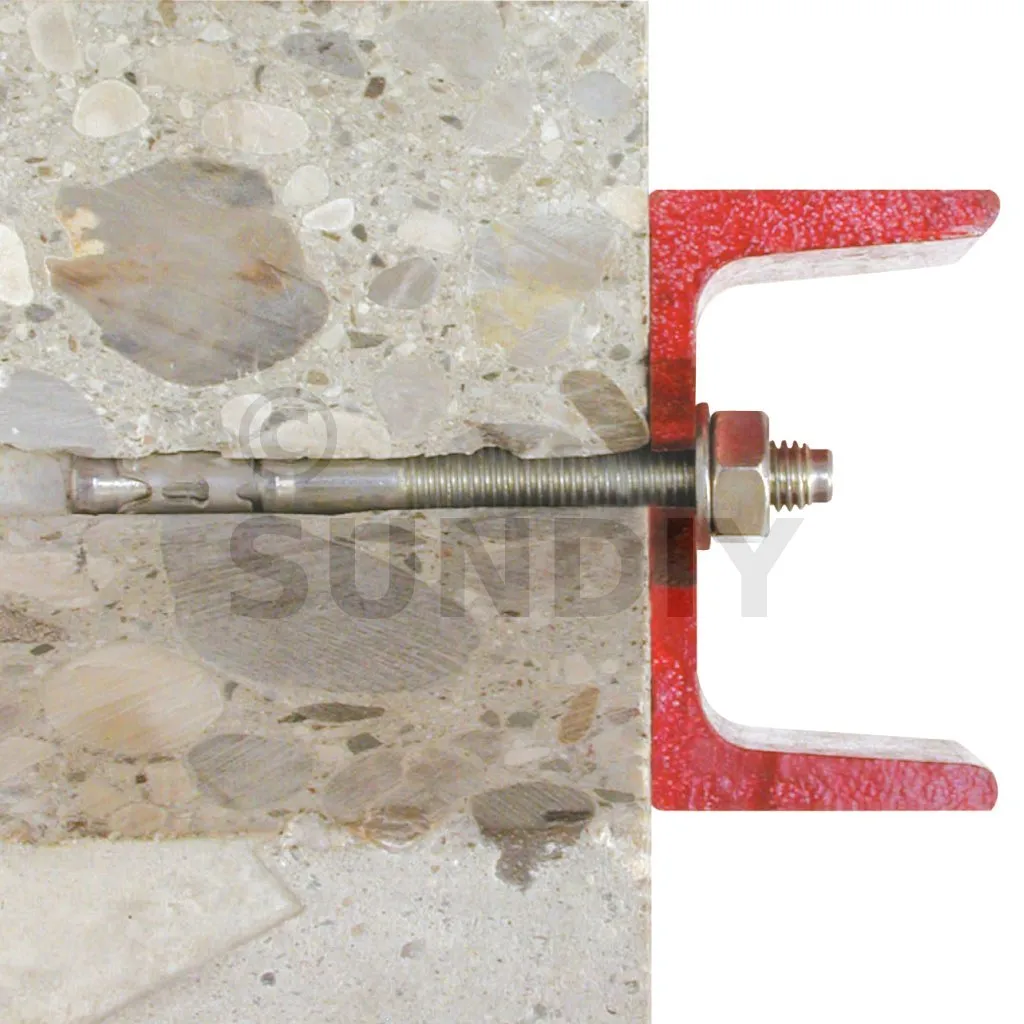

Einsatzbereiche

• Strukturelle Befestigungen mit seismischen Bestimmungen,
• Fassaden,
• Leitplanke,
• ITE-Verkleidungshalterungen, Strukturschuhe,
• Statische oder quasistatische Belastungen.

Unterstützt

• Rissiger Beton,
• Ungerissener Beton,
• Seismische Umgebung entsprechend den Kategorien C1 und C2.

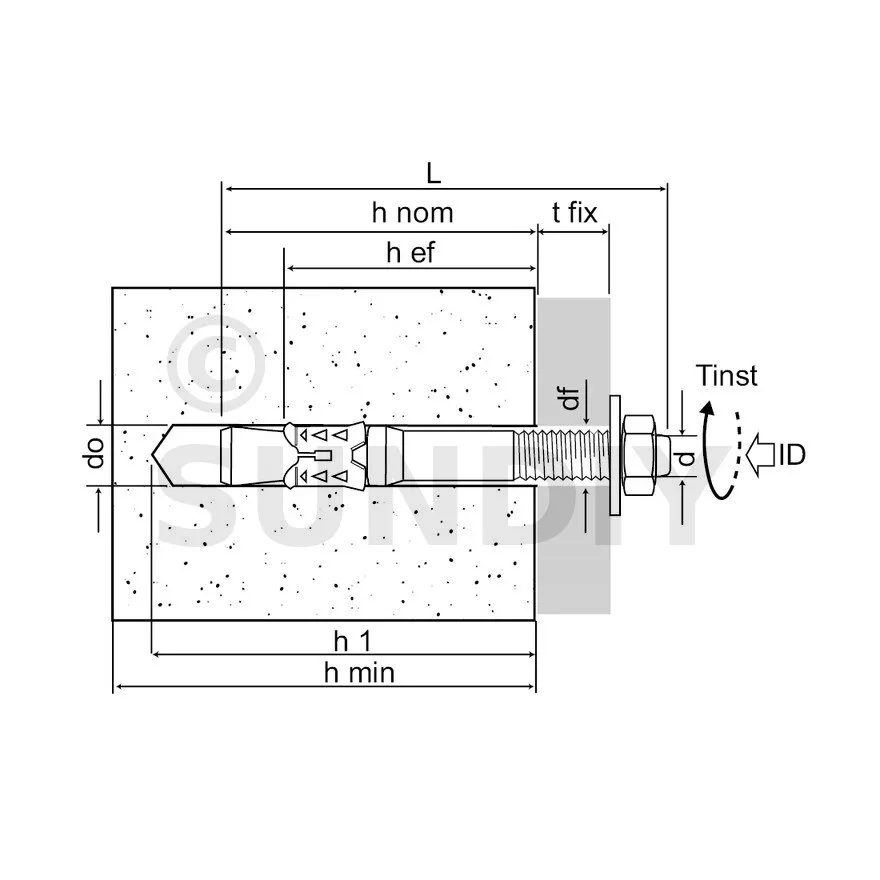

Abmessungen

Berechnungswerte – 1 Anker – Kein Randabstand – Ungerissener Beton

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3 N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

* Nicht durch ETE abgedeckt

Berechnungswerte – 1 Anker – Kein Randabstand – Gerissener Beton

1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3 N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

* Nicht durch ETE abgedeckt

Montagedaten

SIMPSON Strong-Tie

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
