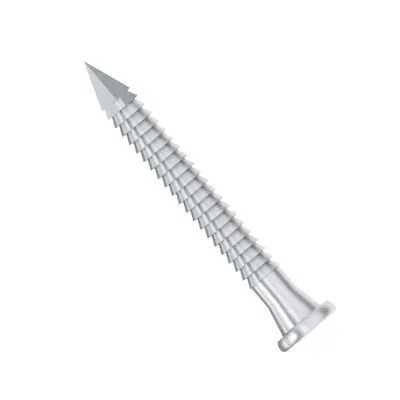

Ringspitze – Edelstahl A4 – 4,0 x 50 mm – Edelstahl A4 – Karton mit 250 Stück - Réf. CNA4.0X50S
- ReferenzCNA4.0X50S
- Herstellungfranzösisch
- MarkeSimpson Strong-Tie
- EAN Code5701953650704
- Durchmesser des Kopfs8mm
- Länge des Gewindes34mm

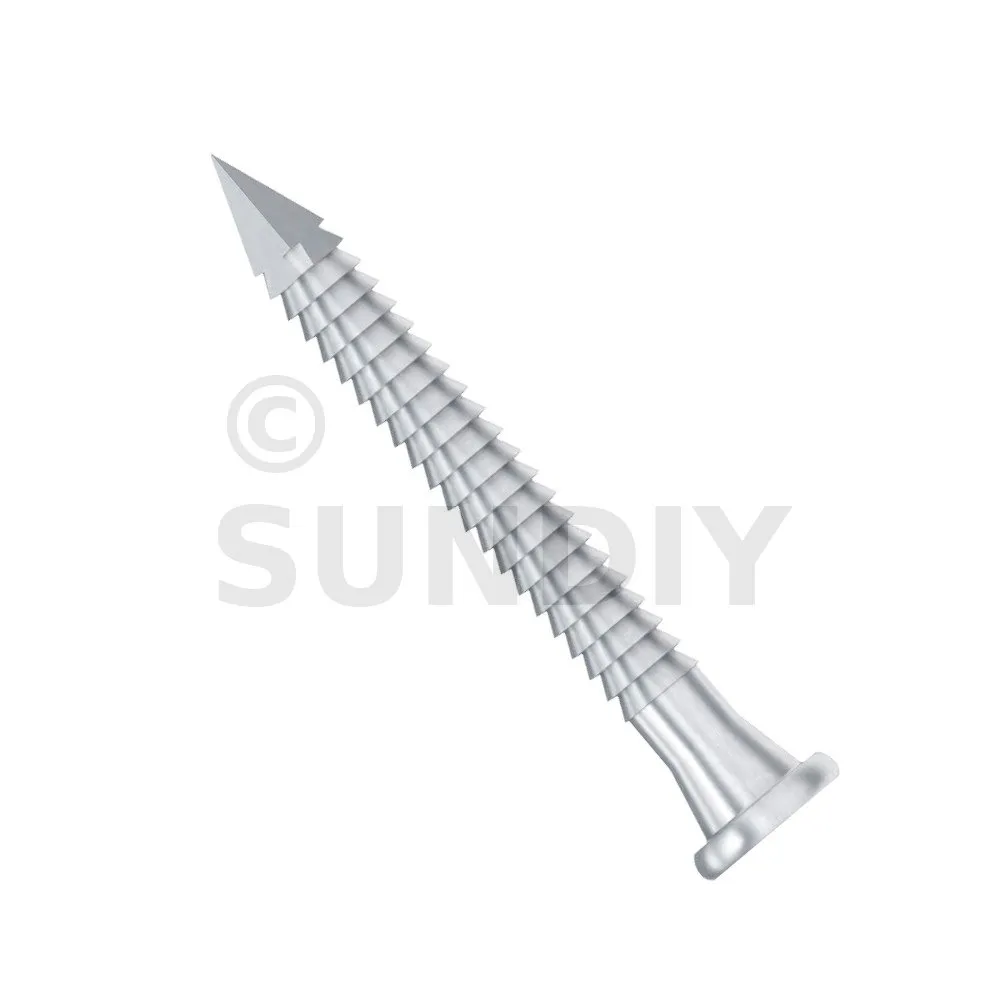

CNA-S-Kammnägel - Edelstahl A4
CNA-S Edelstahl-Kammnägel werden für die strukturelle Montage von Simpson Strong-Tie Edelstahl-Verbindern empfohlen. Alle unsere Tests wurden mit diesem Nageltyp durchgeführt. Für eine bessere Rückverfolgbarkeit auf den Baustellen sind sie mit einem ≠-Stempel versehen, der eine unvergleichliche Qualität garantiert.
Eigenschaften
Werkstoff
- Rostfreier Stahl A4 nach NF EN 10088.
Vorteile
- Nagel aus A4-Edelstahl für sehr gute Korrosionsbeständigkeit,
- Die konische Form unter dem Kopf ermöglicht den vollen Kontakt des Nagels mit dem Loch,
- Hohe Reißfestigkeit,
- Die Markierung auf dem Kopf gibt die Länge an.
Anwendung
Träger
- Hauptträger : Massivholz, Verbundholz, verleimtes Schichtholz,
- Nebenträger : Massivholz, Verbundholz, verleimtes Schichtholz.
Anwendungsbereiche
- Balkenschuhe aus rostfreiem Stahl,
- Winkelverbinder aus rostfreiem Stahl,
- Bänder aus rostfreiem Stahl,
- Edelstahl-Lochbleche...
Abmessungen
| Artikel | Abmessungen [mm] | ||||
|---|---|---|---|---|---|
| l | lg | d | dh | ht | |
| CNA4.0X35S | 35 | 19 | 4 | 8 | 1.5 |
| CNA4.0X50S | 50 | 34 | 4 | 8 | 1.5 |
Mechanische Eigenschaften
| Artikel | Charakteristische Scherfestigkeit Flat,k in Abhängigkeit von der Stahldicke [kN] | Charakteristische axiale Festigkeit Fax,k [kN] | ||
|---|---|---|---|---|
| 1.2mm | 1.5 - 2.0mm | 2.5 - 4.0mm | ||
| CNA4.0X35S | 1.7 | 1.7 | 1.6 | 0.6 |
| CNA4.0X50S | 2.2 | 2.2 | 2.2 | 1 |
Diese Werte sind für Holz der Klasse C24 angegeben. Für die anderen Klassen multiplizieren Sie die Werte mit den in der obigen Tabelle angegebenen Durchgangskoeffizienten. Diese Werte sind gemäß ETE-04/0013 und für Blechdicken von 1,5 bis 4 mm angegeben.
Beratung
Verwenden Sie für die Montage nur Werkzeuge, die speziell für rostfreien Stahl geeignet sind.
